Что такое шкаф управления и где он применяется

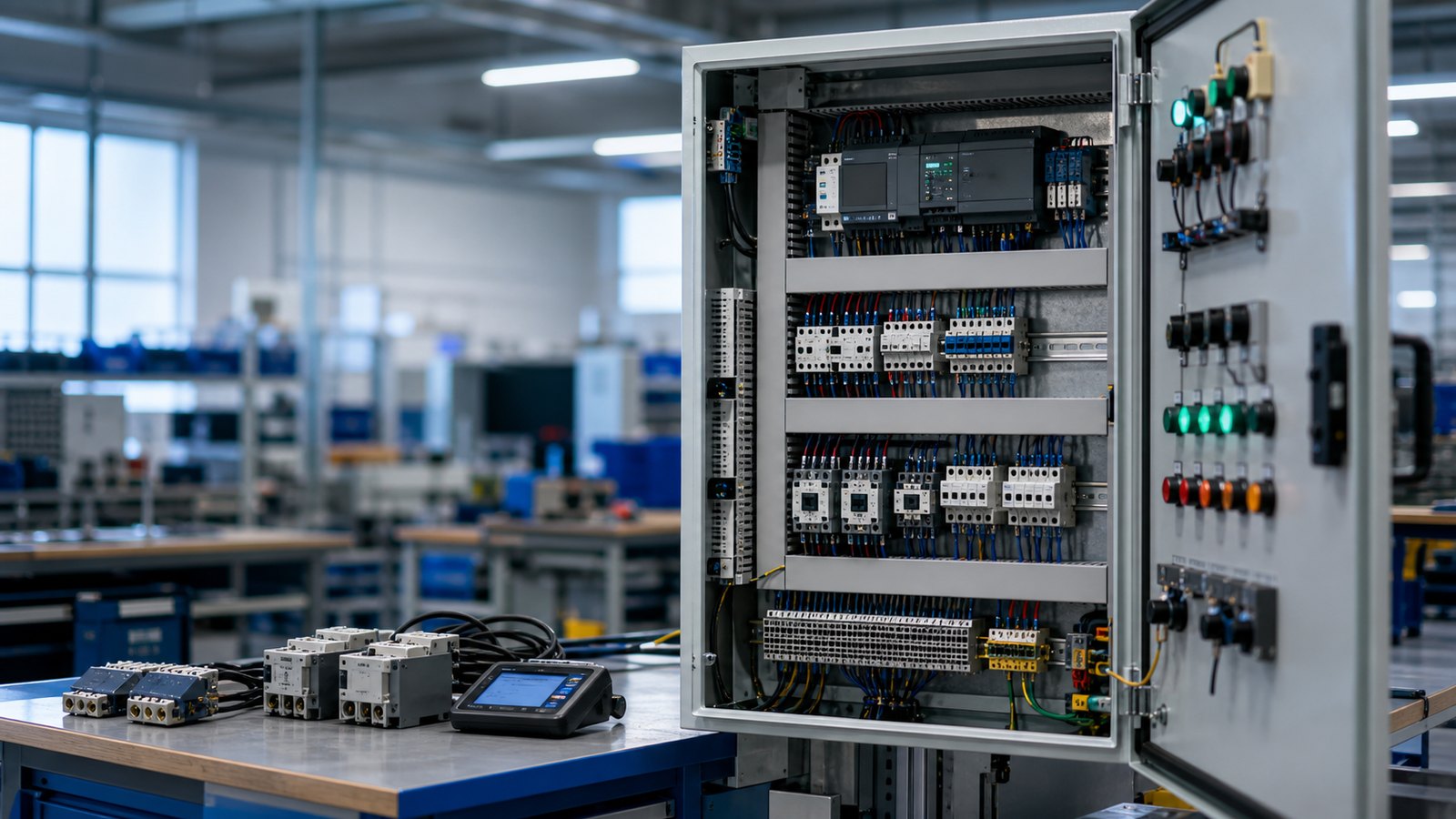

Шкаф управления — это электрический шкаф, который питает оборудование и управляет его работой по заданному алгоритму. Внутри размещаются аппараты защиты, контакторы, реле, программируемый логический контроллер, частотный преобразователь, клеммы датчиков, кнопки, переключатели режимов и сигнальная арматура. Такие шкафы применяют в насосных, вентиляционных камерах, индивидуальных тепловых пунктах, холодильных установках, системах освещения и технологических линиях. Расчет выполняется по мощности двигателей, числу управляемых механизмов, сигналам датчиков, аварийным блокировкам, режимам ручного и автоматического управления.
Производим шкафы управления под алгоритм работы оборудования
Шкаф управления изготавливается под конкретные насосы, вентиляторы, освещение, холодильное оборудование или технологическую линию. На производстве проверяем силовую часть, цепи управления, сигналы датчиков, ручные режимы и аварийную индикацию.
Оборудование и материалы, которые используем в сборке
Комплектация подбирается под проект, бюджет и требования объекта. В щитах используем сертифицированные корпуса, аппараты защиты, коммутацию, клеммы, шины, кабельные наконечники и материалы производителей, которые применяются в коммерческих и промышленных электроустановках.
Бренд фиксируем в коммерческом предложении и спецификации: можно собрать решение на российской линейке, на импортной аппаратуре или на смешанной комплектации с учетом наличия, сроков поставки и требований заказчика.
Примеры готовых щитов и компоновок

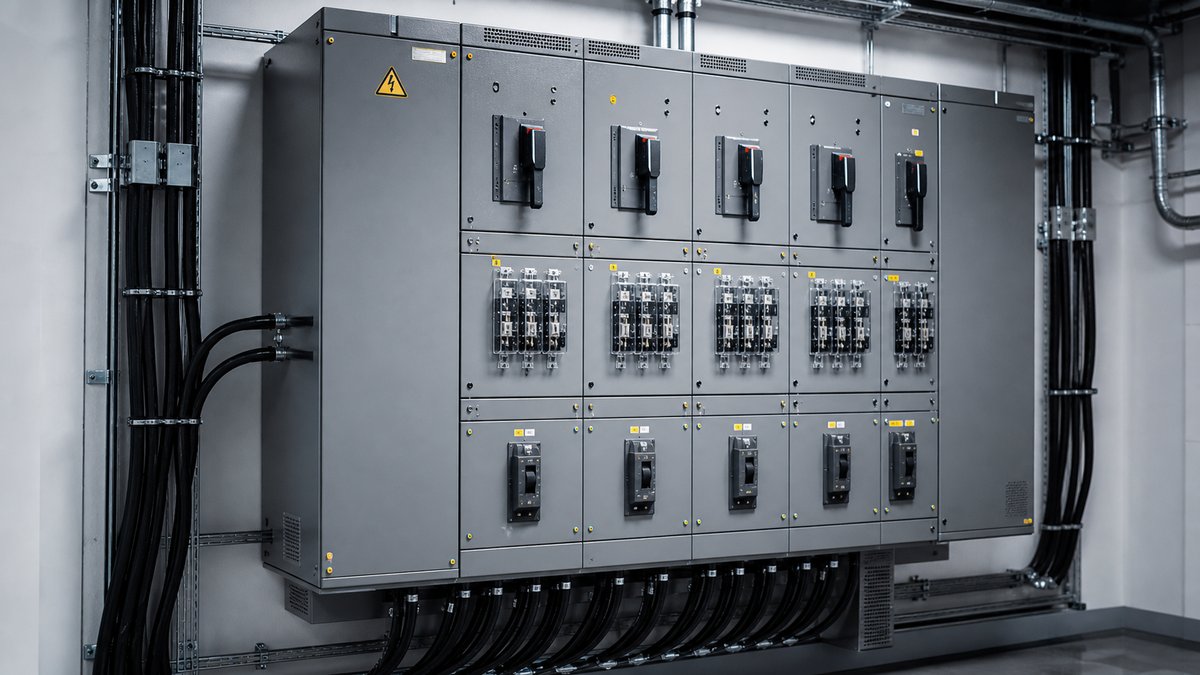

Такой блок помогает заказчику увидеть уровень сборки до заявки: корпус, силовая часть, шины, аппараты защиты, клеммы, маркировка и кабельная организация считываются быстрее, чем длинное описание.
Виды корпусов и исполнений щитов
Для шкафа управления корпус выбирается по месту установки, мощности двигателей, числу сигналов, тепловыделению частотных преобразователей, требованиям к кнопкам на двери и доступу к клеммам датчиков. Для влажных и пыльных зон чаще нужен корпус со степенью защиты IP54 или IP65.
Для каких коммерческих помещений подходит
Стоимость и сроки
Предварительный бюджет
Диапазоны нужны для первичного планирования закупки. Итоговая смета зависит от мощности, однолинейной электрической схемы, бренда аппаратов, учета, корпуса, степени защиты корпуса, монтажа и пусконаладочных работ.
| Простой шкаф управления | контакторы, автоматы, кнопки, индикация, ручной режим | 45 000-120 000 ₽ |
| Насосы или вентиляция | защита двигателей, чередование, датчики, аварийные сигналы | 120 000-250 000 ₽ |
| Шкаф с программируемым логическим контроллером или частотным преобразователем | контроллер, частотный привод, алгоритм, расширенная индикация | 180 000-450 000 ₽ |
| Диспетчеризация и пусконаладочные работы | сигналы, проверка на объекте, настройка режимов | от 35 000 ₽ |
От чего зависит цена
Силовая часть
Бюджет зависит от мощности двигателей, количества линий, типа защиты: автомат защиты двигателя, автоматический выключатель в литом корпусе, контактор AC-3, тепловое реле или частотный преобразователь.
Алгоритм управления
Релейная логика дешевле, программируемый логический контроллер и частотники дороже, зато позволяют задавать чередование насосов, плавный пуск, аварийные режимы, задержки и внешние сигналы.
Интерфейс и сигналы
Кнопки, переключатели автоматический, ручной и отключенный режимы, светосигнальная арматура, датчики давления, уровня, сухого хода и пожарные блокировки добавляют работу по схеме и проверке.
Ориентиры по срокам
| Расчет | 1-3 рабочих дня после описания алгоритма |
| Сборка | обычно от 7-15 рабочих дней |
| пусконаладочные работы | срок зависит от проверки оборудования на объекте |
Точную стоимость называем после однолинейной электрической схемы или списка нагрузок. В коммерческом предложении отдельно показываем корпус, аппараты, автоматику, сборку, монтаж, пусконаладочные работы и документацию.
Что закладываем в однолинейную электрическую схему и комплектацию
| Силовая часть | модульные автоматические выключатели/автоматический выключатель в литом корпусе, контакторы AC-3, тепловые реле, автоматы защиты двигателя, клеммы и защитные и нулевые шины. |
| Управление | релейная логика, программируемый логический контроллер, промежуточные реле, таймеры, кнопки, переключатели автоматический, ручной и отключенный режимы, светосигнальная арматура. |
| Частотники | частотный преобразователь для насосов и вентиляции, плавный пуск, защита двигателя, задание скорости и аварийный байпас по задаче. |
| Сигналы | датчики давления, уровня, температуры, сухого хода, концевики, пожарная блокировка, авария и работа. |
| Корпус | степень защиты IP31 для электрощитовой, степень защиты IP54 или IP65 для пыльных и влажных зон, вентиляция шкафа при частотниках. |
| Кабели управления | медные жилы 0,75-2,5 мм² для сигналов и управления, силовые линии по мощности двигателей. |
Когда обычно заказывают такой щит
Что входит в состав шкафа управления
- •корпус под место установки и условия эксплуатации;
- •автоматы, контакторы, пускатели, реле и клеммы;
- •контроллеры, частотные преобразователи или реле по задаче;
- •индикация, переключатели и ручные режимы;
- •маркировка цепей управления и силовой части;
- •проверка коммутации и базовой логики работы.
Типовые исполнения
Шкаф управления насосами
Автоматы защиты двигателя, контакторы, тепловые реле или частотники, чередование рабочего и резервного насоса, сухой ход, датчики уровня/давления, аварийная сигнализация. Подходит для канализационных насосных станций, индивидуальных тепловых пунктов, повысительных и дренажных насосов.
Шкаф вентиляции
Пуск вентиляторов, управление заслонками, пожарная блокировка, датчики давления, авария вентилятора, ручной и автоматический режим. Используется в венткамерах, общепите, производстве, складах и торговых помещениях.
Шкаф освещения и технологических линий
Контакторные группы, фотореле или расписание, внешние команды, переключатели автоматический, ручной и отключенный режимы, индикация работы и аварии. Подходит для складского освещения, наружных линий, вывесок, рабочих зон и локальной автоматики оборудования.
Что важно проверить до сборки
| Алгоритм описан устно | На объекте появляются спорные режимы, которые трудно проверить и обслуживать. |
| Нет сигнализации | Персонал узнает об аварии поздно, когда оборудование уже остановлено. |
| Слабая защита двигателей | Пусковые токи, перекос фаз или перегрузка не учтены в схеме. |
Что прислать для расчета
- описание алгоритма работы оборудования;
- мощность двигателей и количество управляемых линий;
- сигналы датчиков, аварий, блокировок и диспетчеризации;
- нужны ли контроллер, частотный преобразователь и индикация;
- условия установки и требования к корпусу.
Как формируем коммерческое предложение
Сначала проверяем однолинейную электрическую схему и список нагрузок, затем подбираем корпус, аппараты защиты, автоматику, учет, резерв и требования к монтажу. В коммерческом предложении разделяем оборудование, сборку, монтаж, пусконаладочные работы и документацию, чтобы было понятно, за что платит объект.
Как выглядит подготовка к заказу
1. Проверяем исходные данные
- •однолинейная электрическая схема или список нагрузок
- •выделенная мощность, количество вводов и резерв
- •условия установки и степень защиты корпуса
2. Собираем спецификацию
- •корпус и компоновка
- •бренды автоматов и автоматики
- •учет, маркировка, запас модулей
3. Готовим понятную смету
- •цена по разделам
- •срок сборки и поставки
- •что входит в монтаж и пусконаладочные работы
Частые вопросы
Можно ли заказать Шкафы управления для инженерных систем с понятным алгоритмом работы без готовой однолинейной электрической схемы?
Да. Для первичного расчета достаточно мощности объекта, списка основных нагрузок, количества вводов, места установки и требований к учету или автоматике. После этого можно подготовить уточненную спецификацию и схему.
Какие документы передаются вместе с готовым щитом?
Передаем однолинейную электрическую схему, спецификацию, маркировку линий, паспорта примененного оборудования и комплект материалов для исполнительной документации. Состав документов фиксируется в коммерческом предложении.
Можно ли выбрать конкретные бренды автоматов и комплектующих?
Да. Комплектацию можно собрать на IEK, EKF, DKC, CHINT, ABB, Schneider Electric, КЭАЗ, Контактор, Rittal и других линейках. Итоговый выбор зависит от бюджета, наличия, сроков поставки и требований заказчика.
Что влияет на срок изготовления?
Срок зависит от готовности исходных данных, наличия корпуса и аппаратов, количества линий, сложности учета, автоматизации, секционирования, маркировки и необходимости пусконаладочных работ.
Связанные работы
Шкафы управления часто идут вместе с проектированием внутреннего электроснабжения, пусконаладочные работы, слаботочными системами и исполнительной документацией.
Полезные разделы: сборка электрощитового оборудования, проектирование электроснабжения, расчет электрических нагрузок.
Получить расчет
Пришлите проект, однолинейную электрическую схему или краткое описание объекта. Если однолинейной электрической схемы еще нет, подготовим перечень уточнений и поможем собрать исходные данные.
