Проект электрики магазина Ситилинк
Раздел электроснабжения магазина: ввод от существующих сетей здания, ВРЩ, распределительные щиты, групповые линии, рабочее и аварийное освещение, учет электроэнергии и защитные меры.
Карточка проекта
| Объект | Магазин Ситилинк |
|---|---|
| Документация | Проект электрики, стадия П |
| Состав документации | Общие данные, планы групповых сетей, электроосвещение, электрооборудование, однолинейные схемы ВРЩ и распределительных щитов |
| Электроснабжение | От существующих сетей здания, трехфазный ввод 380/220 В, 50 Гц |
| Категория надежности | III категория электроснабжения |
| Учет | Трехфазный счетчик прямого включения Меркурий-236ART-01 PQRS, 5-60 А, 3x230/400 В, 50 Гц |
| Щиты | ВРЩ, ЩР1, ЩР2, ЩР3, ЩО1, ЩАО, ГРЩ |
Задача
Подготовить проект электрики магазина с привязкой к существующим сетям здания. В документации нужно было показать вводное и распределительное оборудование, планы групповых сетей, освещение, учет, защиту линий и требования к монтажу.
Исходные условия

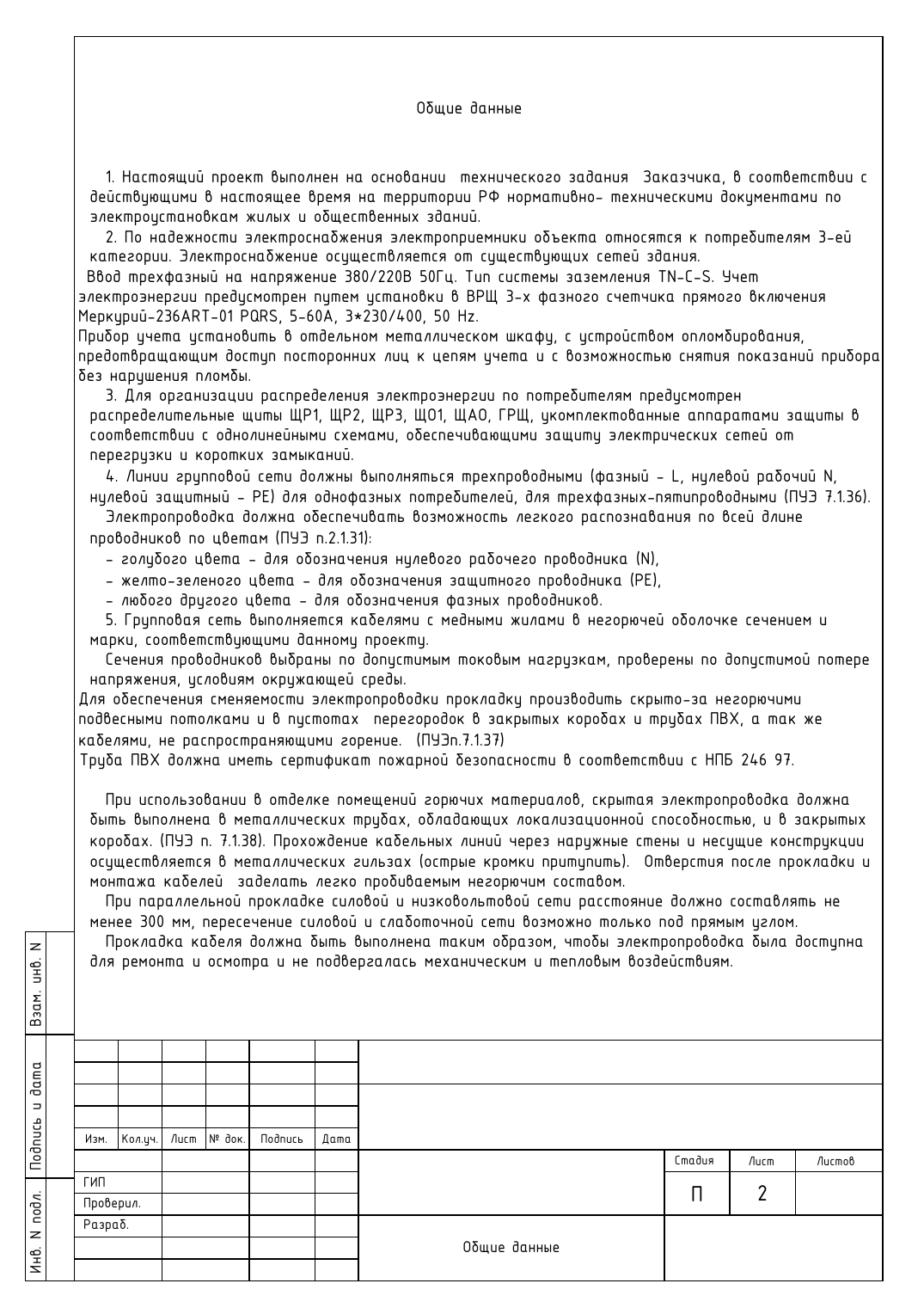

Электроприемники объекта относятся к потребителям III категории. Проектом предусмотрено питание от существующих сетей здания, ввод 380/220 В, система заземления TN-C-S и распределение питания через комплект щитов.
Что видно по проектной документации
Ввод и учет
На вводе предусмотрен ВРЩ и трехфазный счетчик Меркурий-236ART-01 PQRS. Прибор учета устанавливается в отдельном металлическом шкафу с возможностью опломбирования и снятия показаний без нарушения пломбы.
Распределение питания

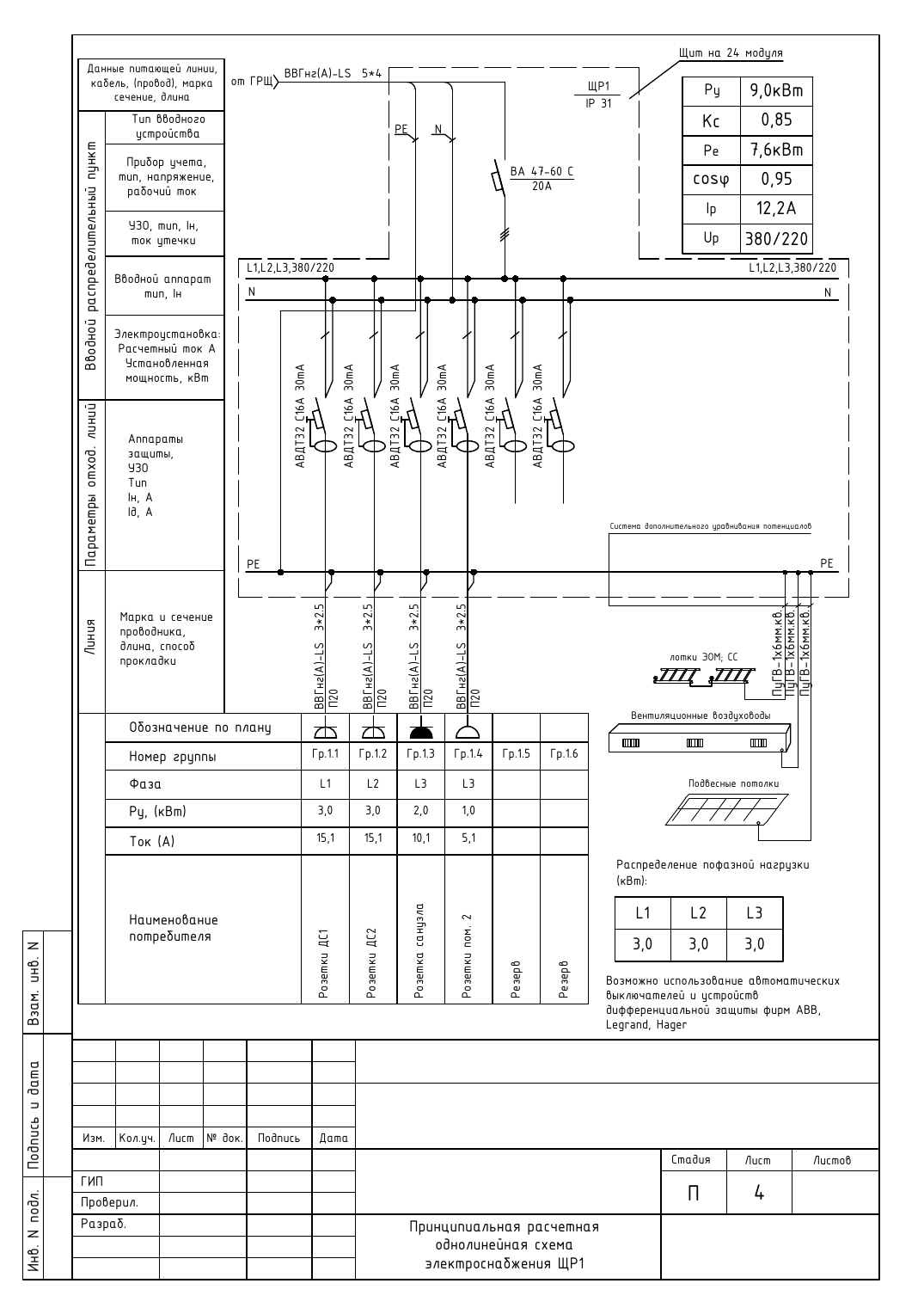

Для распределения электроэнергии по потребителям приняты щиты ЩР1, ЩР2, ЩР3, ЩО1, ЩАО и ГРЩ. Аппараты защиты подбираются по однолинейным схемам для защиты сетей от перегрузки и коротких замыканий.
Групповые сети
Для однофазных потребителей линии выполняются трехпроводными, для трехфазных - пятипроводными. В проекте отдельно прописана цветовая маркировка проводников L, N и PE.
Аварийное освещение
В помещении предусмотрены рабочее и аварийное освещение. Указатели выхода и аварийные светильники относятся к решениям для безопасной эвакуации и завершения процессов при отключении рабочего освещения.
Технические решения
Прокладка кабелей
Групповая сеть выполняется кабелями с медными жилами в негорючей оболочке. Прокладка предусмотрена скрыто за негорючими подвесными потолками, в пустотах перегородок, закрытых коробах и трубах ПВХ.
Заземление
Открытые проводящие части электроустановок подключаются к защитному проводнику PE. Последовательное включение заземляемых частей в PE-проводник не допускается.
Пожарная автоматика
Кондиционеры отключаются при пожаре в здании. Для отключения предусмотрен контактор, в цепь управления которого включен контакт из схемы пожарной сигнализации.
Фрагменты проектной документации
Нормативная база из проекта
| ПУЭ | Правила устройства электроустановок, действующие разделы шестого и седьмого изданий с изменениями. |
|---|---|
| СП 256.1325800.2016 | Проектирование и монтаж электроустановок жилых и общественных зданий. |
| СП 52.13330.2011 | Естественное и искусственное освещение. |
| ГОСТ Р 50571.15-97 | Электроустановки зданий. Выбор и монтаж электрооборудования. Электропроводки. |
| СНиП 3.05.06-85 | Электротехнические устройства. |
Результат для заказчика
Заказчик получил комплект проектных листов для электрики магазина: общие данные, планы групповых сетей, решения по освещению и электрооборудованию, однолинейные схемы ВРЩ и распределительных щитов. Такой комплект помогает монтажникам работать по понятным схемам, а эксплуатирующей организации - видеть назначение щитов, линий и защитных аппаратов.
Связанные разделы
Вопросы и ответы
Можно ли использовать этот проект как готовое решение для другого магазина?
Нет. Проект показывает состав документации и уровень проработки, но расчеты, щиты, кабельные линии и защитные аппараты подбираются под конкретное помещение, мощность и исходные данные.
Зачем в проекте несколько распределительных щитов?
Так проще разделить нагрузки по зонам и назначению: ввод, рабочее освещение, аварийное освещение, розеточные группы, IT и отдельные инженерные потребители.
