Проект освещения логистического центра
Разработан проект электрооборудования складского помещения и офиса склада: щит освещения ЩО, рабочее, дежурное и эвакуационное освещение, розеточные линии рабочих мест и спецификация оборудования.
Карточка проекта
| Объект | Складское помещение и офис склада |
|---|---|
| Раздел | Электрооборудование, электроосвещение и групповые сети |
| Стадия | П |
| Категория надежности | III |
| Питающая сеть | 380/220 В, 50 Гц |
| Щит | ЩО, металлический корпус IP54 на 48 модулей |
| Состав документации | Пояснительная записка, расчетная схема ЩО, планы групповых сетей освещения и электрооборудования, спецификация оборудования и материалов. |
Задача
Подготовить проектные решения для освещения и силовых групп складского помещения: распределить светильники по уровням, показать линии питания, предусмотреть аварийные указатели и розетки рабочих мест.
Исходные условия
Питание принято от существующих сетей здания. Нагрузки относятся к III категории надежности. Прокладка групповых сетей предусмотрена открыто по конструкциям объекта в ПВХ-трубах, кабель-канале и металлических лотках.
Ключевые параметры
| Параметр | Значение | Что это дает объекту |
|---|---|---|
| Щит освещения | ЩО IP54 на 48 модулей | Запас по размещению аппаратов защиты и защита корпуса для складской зоны. |
| Питание щита | ППГнг(А)-HF 5x4, длина 79 м | Трехфазное питание 380/220 В с отдельными N и PE. |
| Пофазная нагрузка | L1 - 1,8 кВт, L2 - 1,54 кВт, L3 - 4,0 кВт | Понятная проверка распределения групп при сборке и наладке щита. |
| Освещение | Светильники 30 Вт, дежурные светильники и указатели ВЫХОД | Разделение рабочего, дежурного и эвакуационного освещения. |
| Розеточные группы | Группы рабочих мест 3-го уровня через дифавтоматы C16 A, 30 мА | Защита пользователей и возможность обслуживать розеточные линии отдельно от освещения. |
Что вошло в раздел

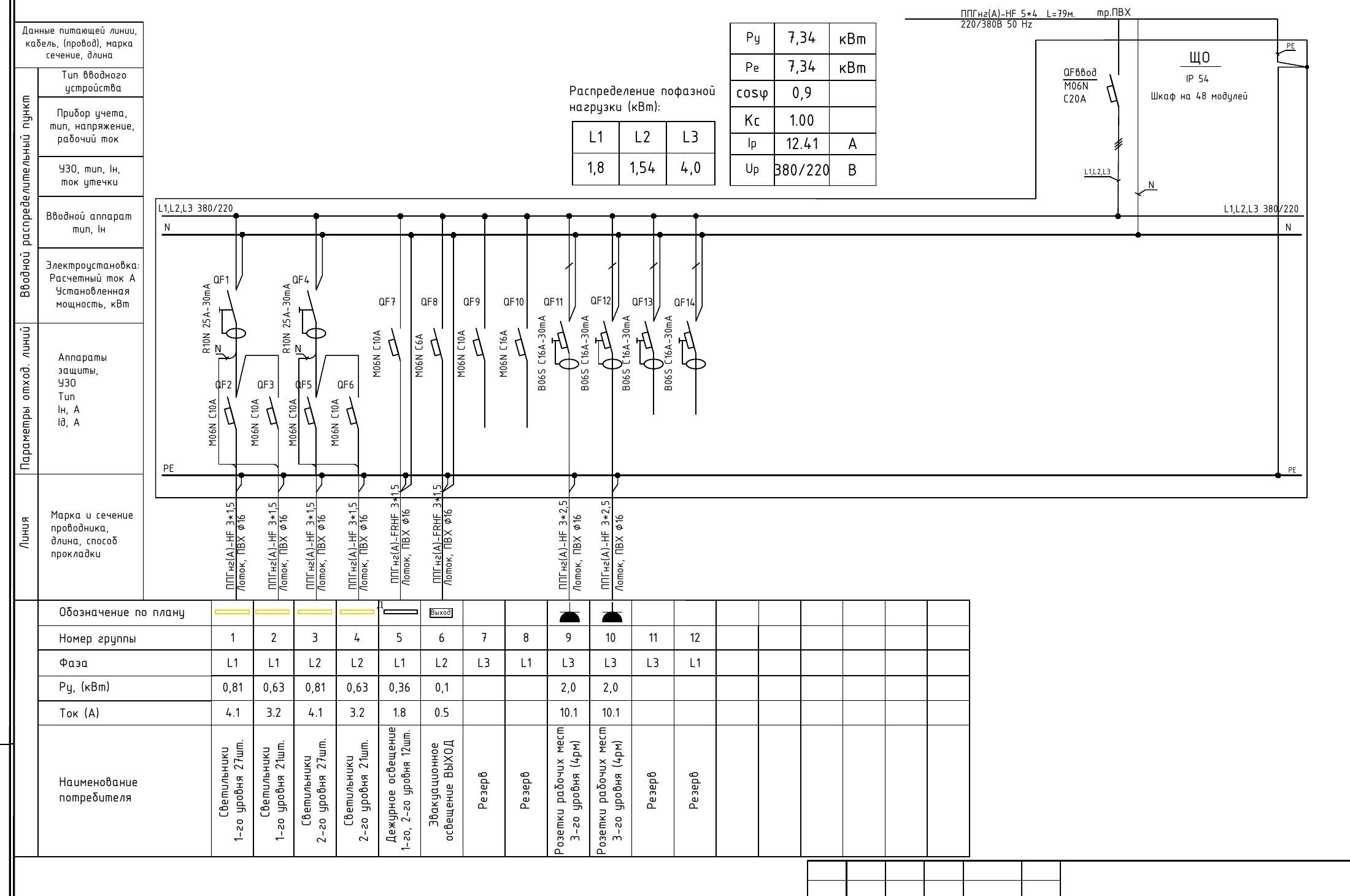

Расчетная схема ЩО
В схеме указаны ввод, параметры нагрузки, автоматы, УЗО, дифференциальные автоматы, номера групп, фазы и кабельные линии.
Планы освещения
Отдельно показаны 1-й и 2-й уровни: рабочие светильники, дежурное освещение, эвакуационные указатели, лоток и трассы в ПВХ-трубе.

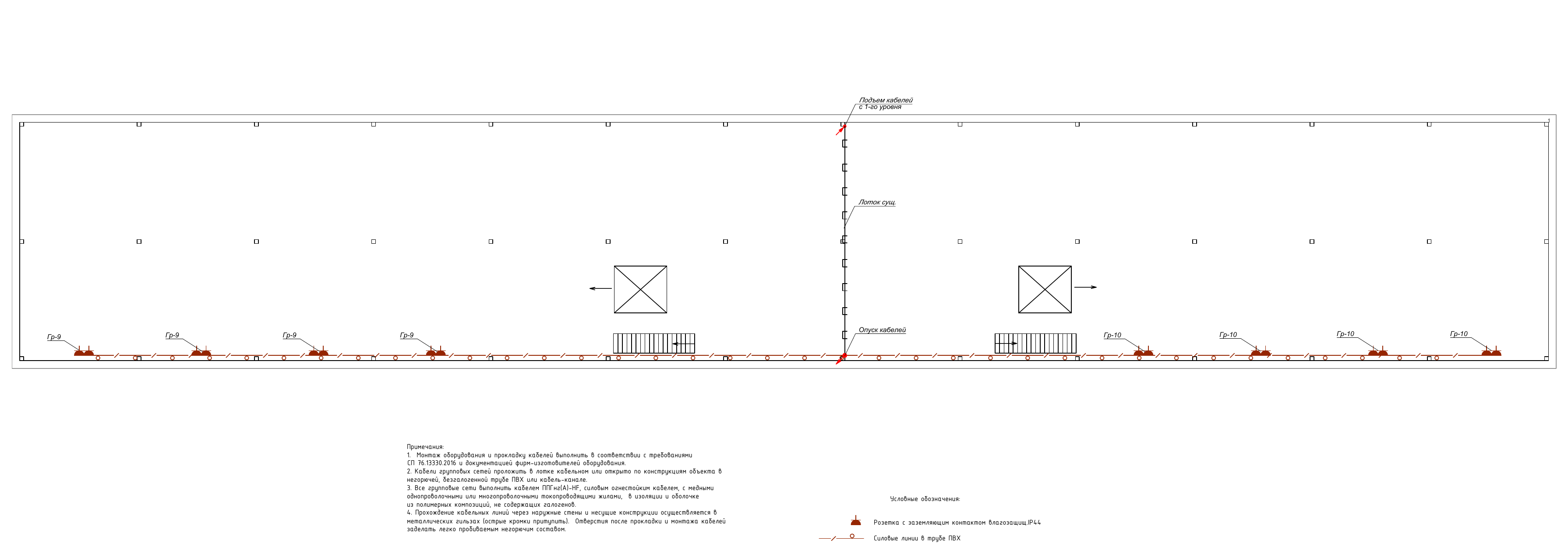

Розеточные сети
Для рабочих мест 3-го уровня предусмотрены розетки с заземляющим контактом IP44 и отдельные силовые линии в ПВХ-трубе.
Спецификация
Ведомость включает корпус ЩО, аппараты ИЭК, кабели ППГнг(А)-HF и ППГнг(А)-FRHF, ПВХ-трубу, лотки DKC, розетки, коробки и светильники Varton.
Технические решения
Кабельные линии
Линии освещения выполняются кабелем ППГнг(А)-HF 3x1,5, аварийные линии - ППГнг(А)-FRHF 3x1,5, розеточные группы - ППГнг(А)-HF 3x2,5.
Защита групп
На схеме применены автоматические выключатели C6/C10/C16, УЗО 25 А 30 мА и дифференциальные автоматы C16 A 30 мА для розеточных линий.
Прокладка трасс
Групповые сети прокладываются в кабельном лотке, негорючей безгалогенной ПВХ-трубе или кабель-канале с проходом через конструкции в металлических гильзах.
Фрагменты проектной документации
Нормативная основа
В проекте использованы требования ПУЭ 7-го издания, СП 256.1325800.2016, СП 76.13330.2016, СП 52.13330.2011, ГОСТ Р 50571.5.52-2011 и СП 158.13330.2014.
Результат для заказчика
Заказчик получает комплект проектных решений для монтажа щита освещения, прокладки групповых сетей, подключения светильников, эвакуационных указателей и розеточных групп рабочих мест. По схемам можно собрать щит, развести линии по уровням и передать объект в эксплуатацию с понятной маркировкой групп.
Связанные разделы
Вопросы и ответы
Почему в проекте разделены рабочее, дежурное и эвакуационное освещение?
У этих систем разные задачи и режимы работы. Раздельные группы позволяют обслуживать рабочее освещение и сохранять понятную схему для эвакуационных указателей и дежурных светильников.
Зачем розеточные линии рабочих мест выводить отдельными группами?
Так проще защитить пользователей через дифференциальные автоматы 30 мА, отключать конкретную группу при обслуживании и не смешивать розеточные нагрузки с освещением.
Можно ли заменить оборудование из спецификации?
Да, если сохраняются номиналы, защитные характеристики, степень защиты корпуса, тип кабеля и требования к пожарной безопасности материалов.
