Проект освещения и электрики складского комплекса
Проект электрооборудования офисно-складского помещения: распределительный щит ЩР, рабочее и аварийное освещение 1-4 этажей, розеточные сети, питание серверной, поста охраны, зоны разгрузки, привода ворот, зарядки штабелера и наружного освещения.
Карточка проекта
| Объект | Офисно-складское помещение |
|---|---|
| Раздел | Электрооборудование, электроосвещение и групповые сети |
| Стадия | П |
| Система заземления | TN-C-S |
| Напряжение | 380/220 В, 50 Гц |
| Щит | Распределительный щит ЩР, шкаф IP54 на 120 модулей |
| Назначение | Подготовить проектные решения для питания складских, офисных и технологических зон объекта. |
Задача
Разработать электроснабжение и освещение офисно-складского помещения: щит ЩР, отходящие группы, рабочее и аварийное освещение, розеточные линии, питание оборудования и кабельные трассы.
Исходные условия
Электроснабжение предусмотрено от существующих сетей. Ввод трехфазный 380/220 В. Потребители относятся к III категории надежности электроснабжения.
Состав проектных решений
| Раздел | Что предусмотрено | Зачем это нужно |
|---|---|---|
| ЩР и учет | Шкаф IP54 на 120 модулей, вводной рубильник ОТ100F3, счетчик Меркурий 236 ART-02, отходящие автоматы и УЗО. | Централизованное распределение питания по складским, офисным и технологическим группам. |

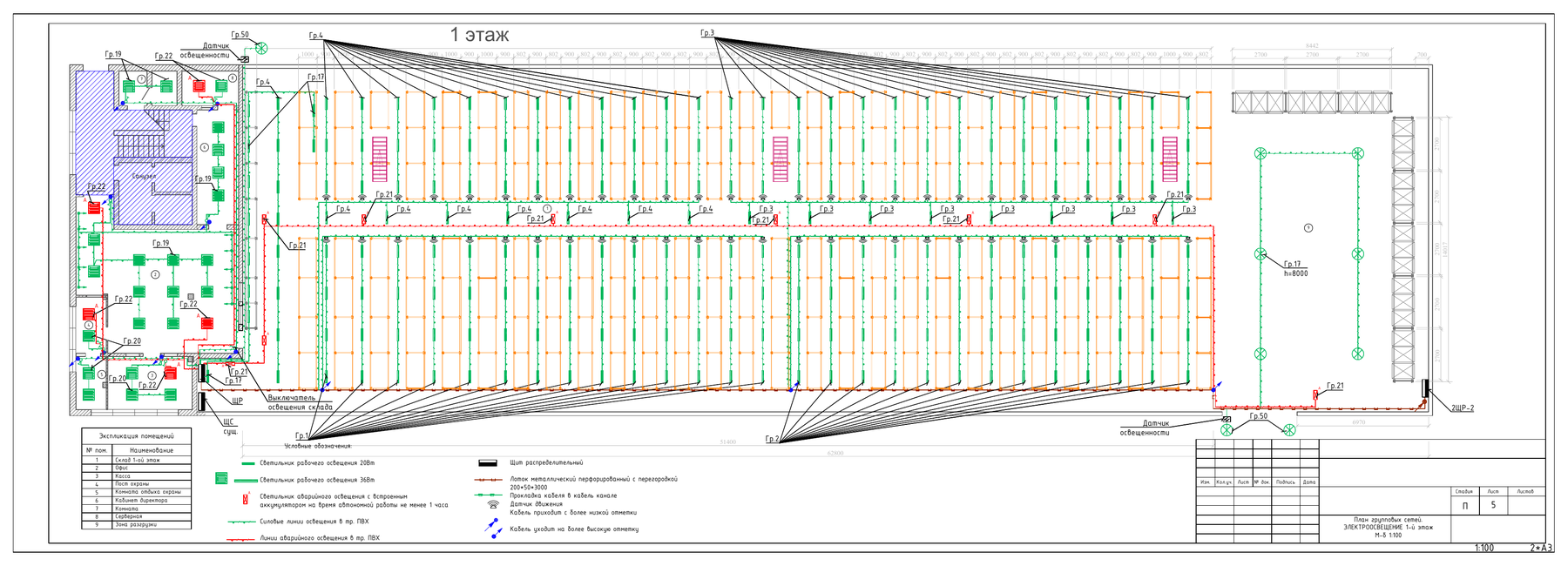

| Освещение склада | Рабочее освещение 1-4 этажей, аварийные светильники и линии эвакуационного освещения. | Нормальная работа складских зон и безопасная эвакуация при отключении основного питания. |
| Розеточные сети | Розетки кассы, поста охраны, кабинета директора, комнаты отдыха, рабочих мест и серверной. | Раздельное питание рабочих мест и возможность отключать группы без остановки всего объекта. |
| Технологические потребители | Питание сервера, дренажного насоса, электропривода ворот, зарядки штабелера, щита кондиционирования и наружного освещения. | Выделение важных потребителей в отдельные группы с понятной защитой и трассировкой. |
Технические решения
Пофазное распределение

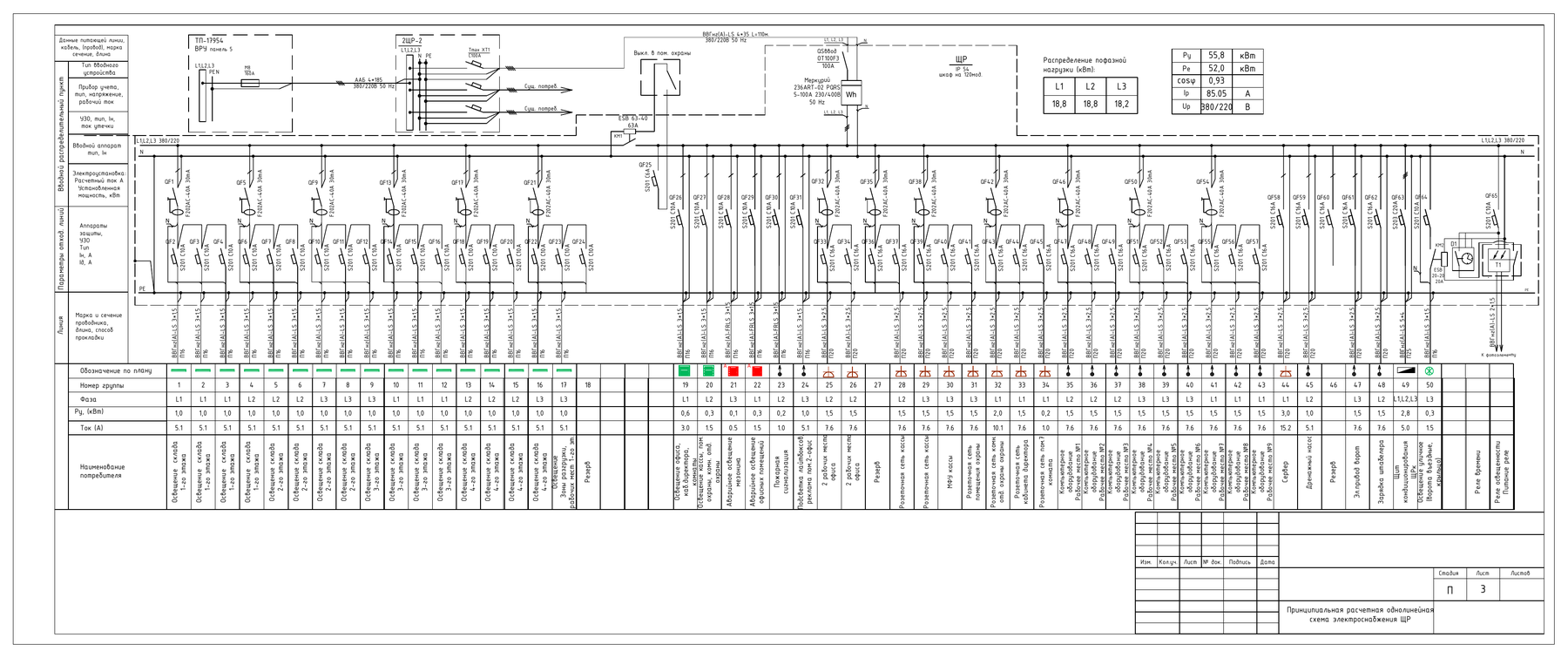

В однолинейной схеме показано распределение нагрузки по фазам: L1 - 18,8 кВт, L2 - 18,8 кВт, L3 - 18,2 кВт. Такое распределение снижает перекос фаз и упрощает проверку щита.
Кабельные линии
Групповые сети выполняются кабелями ВВГнг(А)-LS и ВВГнг(А)-FRLS. Прокладка предусмотрена в ПВХ-трубах, кабель-каналах и металлических перфорированных лотках.
Аварийное освещение

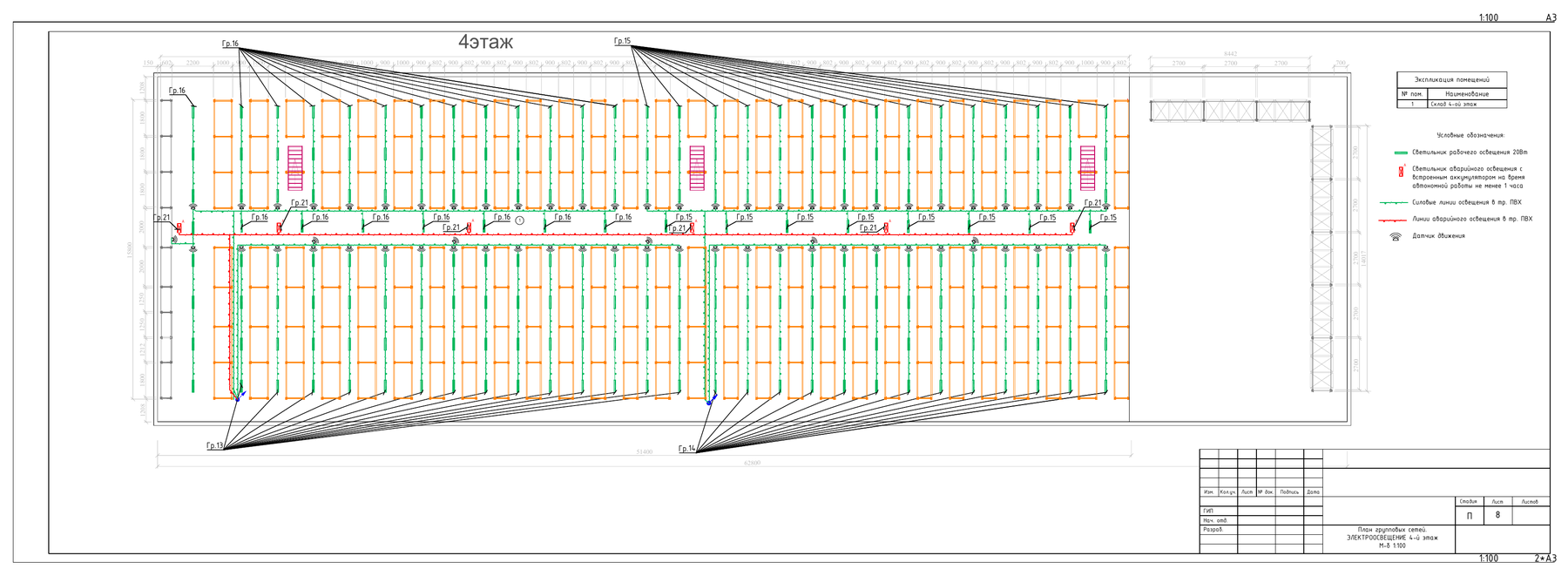

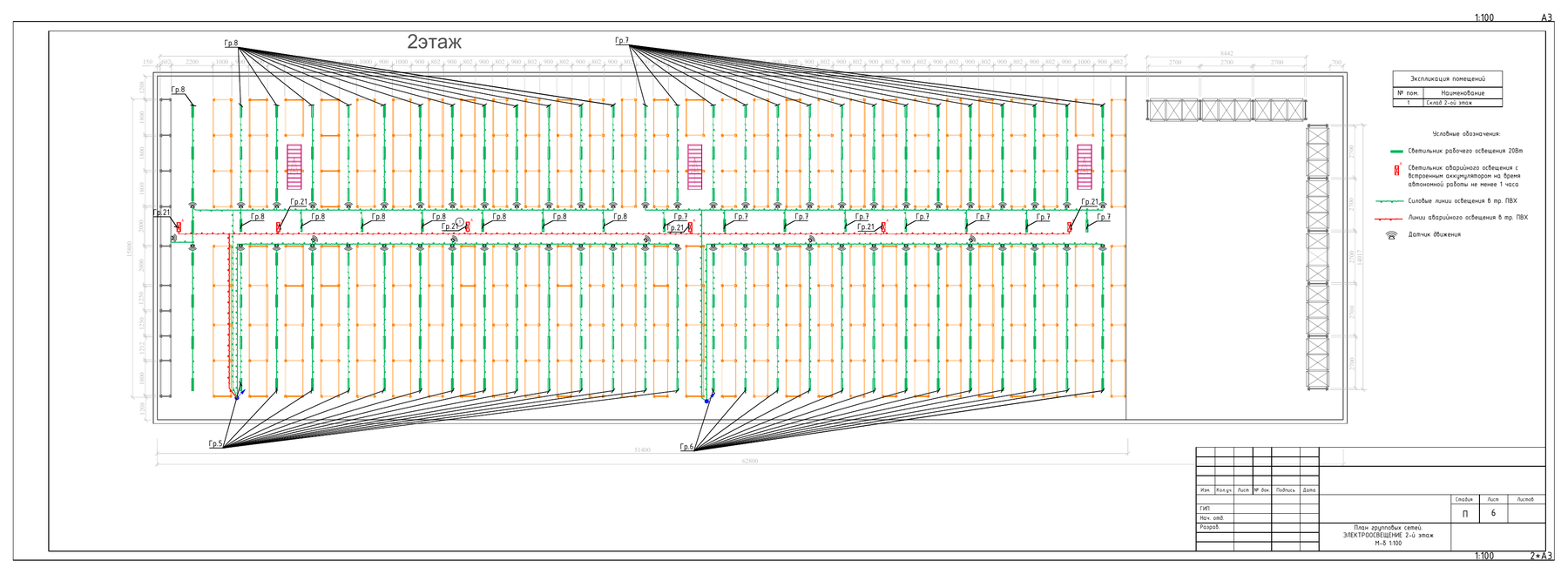

На планах выделены аварийные светильники с автономным питанием и линии аварийного освещения в ПВХ-трубе.
Автоматика наружного света
Для уличного освещения предусмотрены реле времени и фотореле с выносным датчиком. Это позволяет управлять освещением ворот, въездной зоны и крыльца.
Оборудование и материалы
| Позиция | Что указано в проекте | Применение |
|---|---|---|

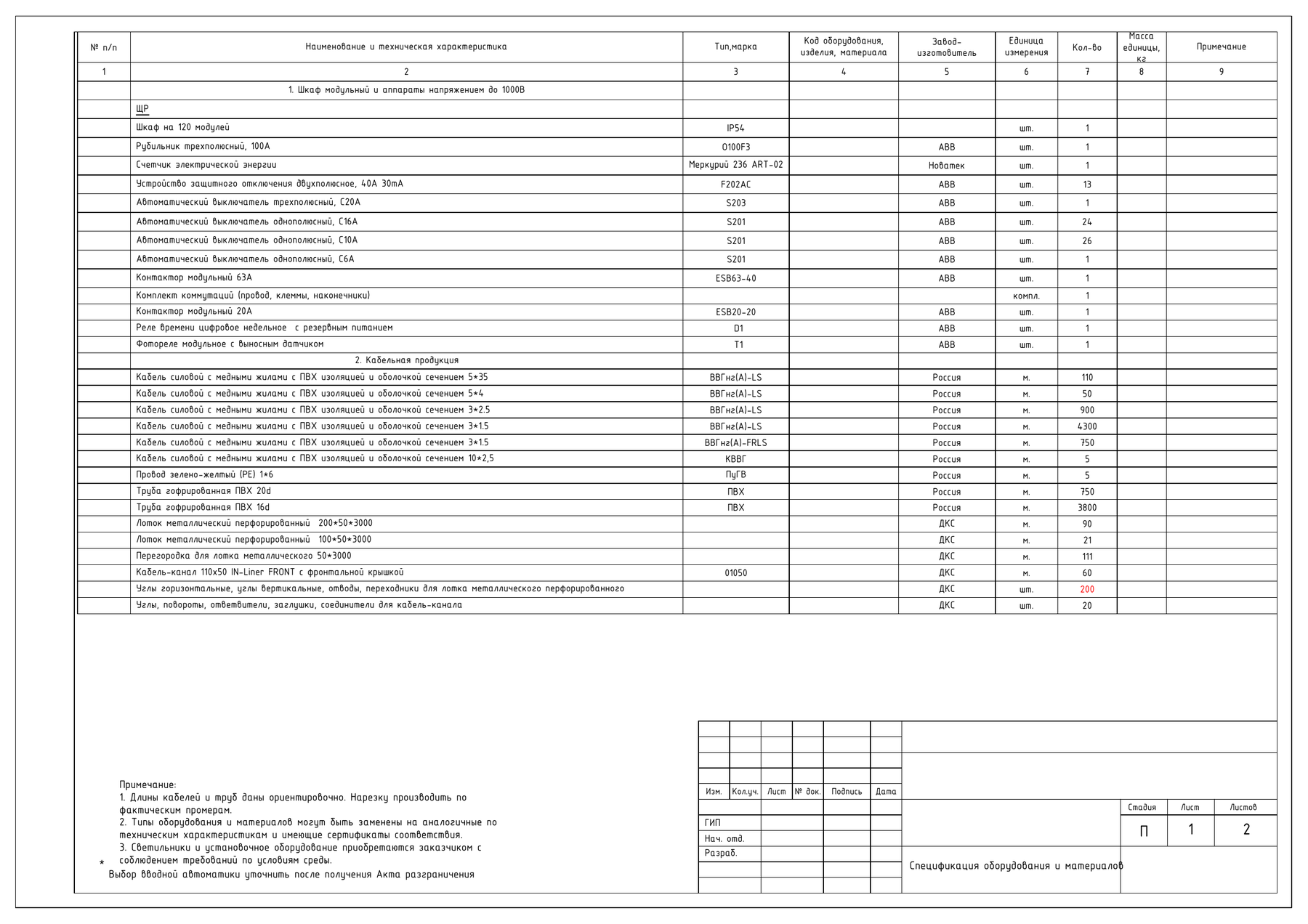

| Аппараты защиты | ABB F202A 40 А 30 мА, S201 C10/C16/C6, S203 C20, контакторы ESB63-40 и ESB20-20. | Защита групп, коммутация нагрузок и управление отдельными цепями. |
| Кабельная продукция | ВВГнг(А)-LS 5x35, 5x4, 3x2,5, 3x1,5; ВВГнг(А)-FRLS 3x1,5. | Питание вводных, силовых, розеточных, осветительных и аварийных линий. |
| Трассы | ПВХ-труба 16/20 мм, лотки ДКС 200x50 и 100x50, кабель-канал 110x50. | Открытая и скрытая прокладка с доступом для осмотра и обслуживания. |

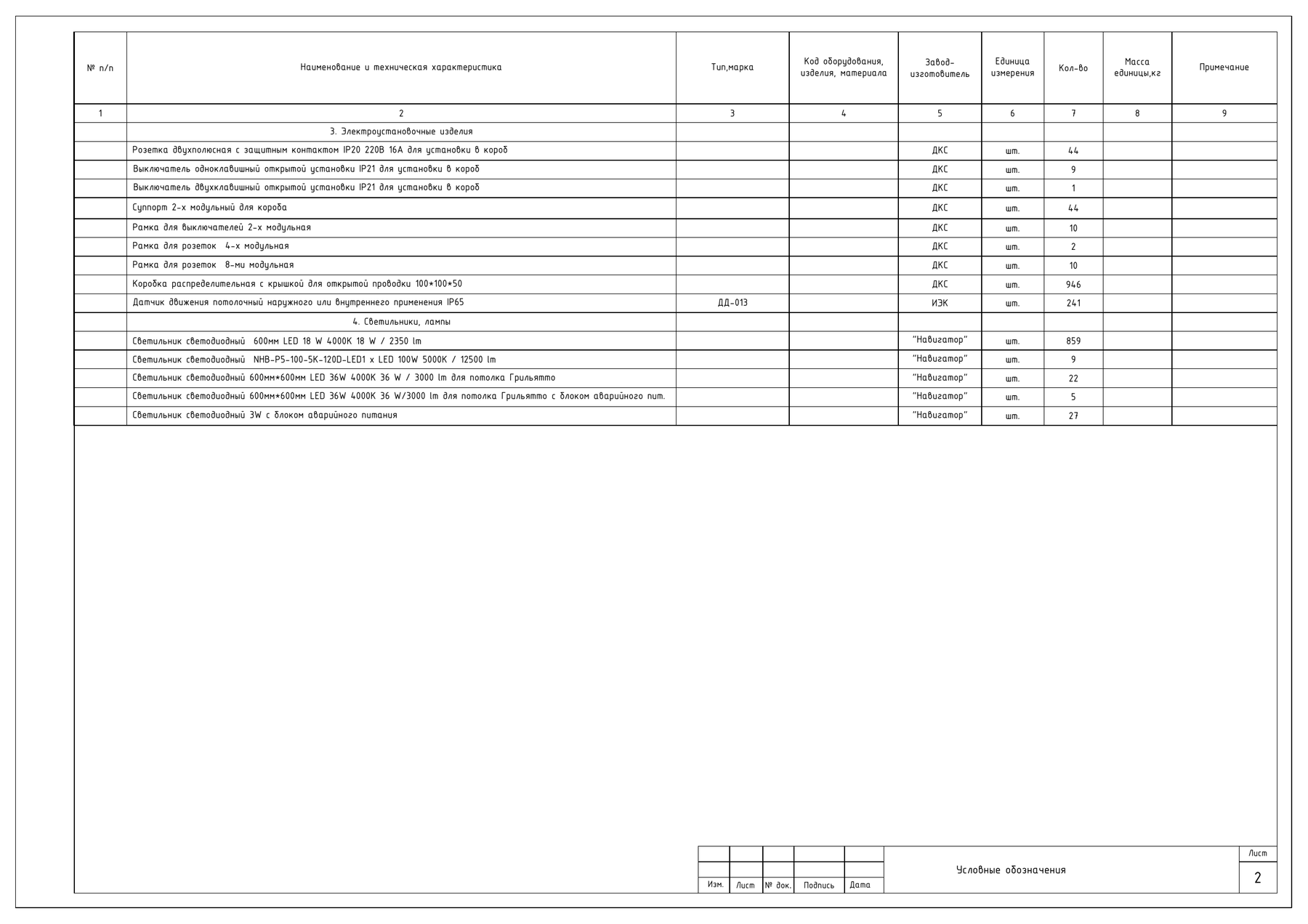

| Светильники | LED 18 Вт, LED 36 Вт, аварийные светильники 3 Вт и светильники 100 Вт для отдельных зон. | Рабочее, аварийное и локальное освещение склада и офисных помещений. |
Фрагменты проектной документации
Результат для заказчика
Заказчик получает проект, по которому можно собрать распределительный щит, развести групповые сети по этажам, подключить рабочее и аварийное освещение, розетки, серверную, ворота, зарядку штабелера и наружное освещение.
