Что такое щит АВР и где он применяется
Щит АВР — это щит автоматического ввода резерва. Он контролирует основной источник питания, резервный ввод или дизель-генераторную установку и переключает нагрузку по заданной логике. Такой щит применяют на объектах, где нельзя терять питание касс, холодильного оборудования, серверной, насосов, вентиляции, пожарных систем, аварийного освещения или отдельных технологических линий. Щит АВР рассчитывается по току вводов, типу резерва, перечню критичных нагрузок, пусковым токам двигателей, времени переключения и требованиям к ручному управлению.
Производим щиты АВР под резервное питание объекта
Щит автоматического ввода резерва изготавливается под конкретную схему питания: два сетевых ввода, ввод от дизель-генераторной установки, приоритетный ввод, задержки переключения, индикация и ручные режимы. На производстве проверяем силовую часть, автоматику и цепи управления до передачи изделия на объект.
Оборудование и материалы, которые используем в сборке
Комплектация подбирается под проект, бюджет и требования объекта. В щитах используем сертифицированные корпуса, аппараты защиты, коммутацию, клеммы, шины, кабельные наконечники и материалы производителей, которые применяются в коммерческих и промышленных электроустановках.
Бренд фиксируем в коммерческом предложении и спецификации: можно собрать решение на российской линейке, на импортной аппаратуре или на смешанной комплектации с учетом наличия, сроков поставки и требований заказчика.
корпуса, кабельная организация
модульная автоматика
автоматы, клеммы, реле
защита и коммутация
силовые аппараты
защита и управление
силовая коммутация

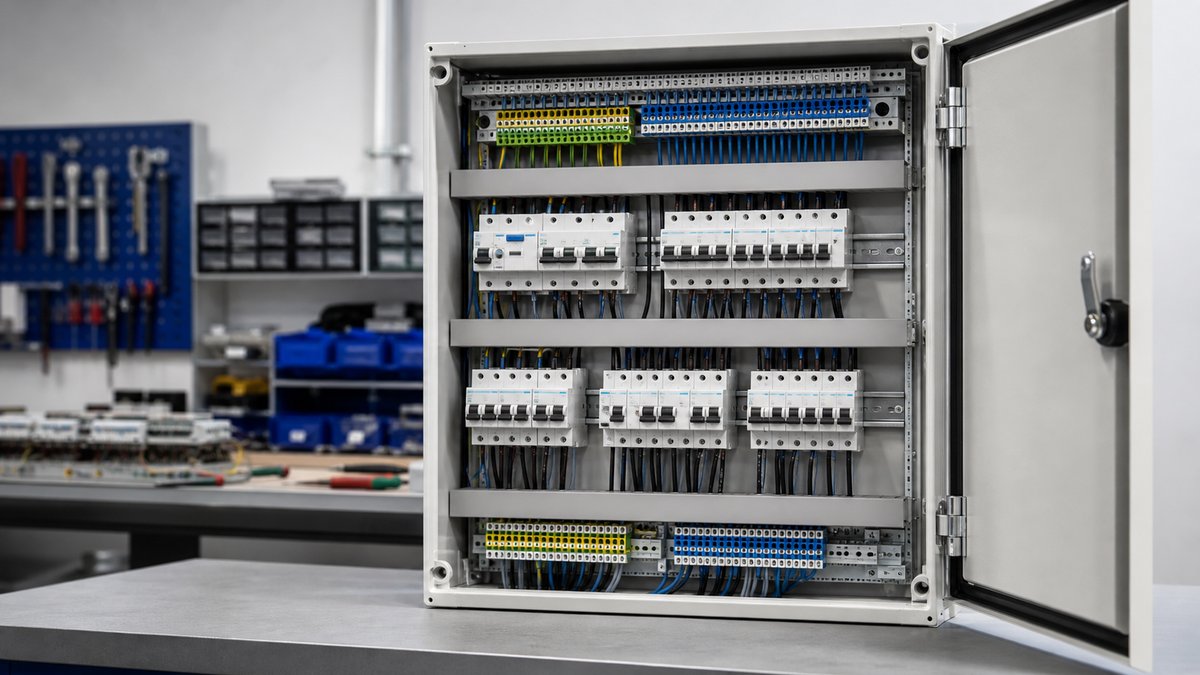

корпуса и шкафы Примеры готовых щитов и компоновок
Такой блок помогает заказчику увидеть уровень сборки до заявки: корпус, силовая часть, шины, аппараты защиты, клеммы, маркировка и кабельная организация считываются быстрее, чем длинное описание.
Виды корпусов и исполнений щитов
Для щита АВР корпус выбирается по количеству источников питания, току вводов, типу переключающего аппарата, наличию контроллера, индикации и клемм внешних сигналов. Важны место под блокировки, ручной режим и доступ к цепям управления.
Для каких коммерческих помещений подходит
Стоимость и сроки
Предварительный бюджет
Диапазоны нужны для первичного планирования закупки. Итоговая смета зависит от мощности, однолинейной электрической схемы, бренда аппаратов, учета, корпуса, степени защиты корпуса, монтажа и пусконаладочных работ.
| АВР 100 А | два ввода, базовая автоматика, индикация и ручной режим | 40 000-90 000 ₽ |
| АВР 250 А | коммерческий объект, контакторы или мотор-приводы по схеме | 70 000-160 000 ₽ |
| АВР 400 А | силовая коммутация, защита, расширенная индикация | 100 000-250 000 ₽ |
| АВР с генератором | автозапуск, контроль готовности, проверка логики на объекте | от 150 000 ₽ |
От чего зависит цена
Силовая коммутация
Цена зависит от того, чем переключаются вводы: контакторами, мотор-приводами на автоматах или перекидным рубильником. Чем выше ток и требования к блокировкам, тем дороже силовая часть.
Логика и контроль сети
В бюджет входят реле контроля фаз, задержки переключения, ручной режим, индикация, запрет встречного включения и контроллер, если нужна более сложная логика.
Генератор и проверка на объекте
автоматический ввод резерва с дизель-генераторной установкой требует цепей автозапуска, контроля готовности, задержки прогрева и охлаждения. Пусконаладка считается отдельно, потому что логику нужно проверять на реальном источнике питания.
Сроки изготовления
| Расчет | 1-2 рабочих дня после однолинейной электрической схемы питания и списка нагрузок |
| Сборка | обычно от 7-12 рабочих дней |
| Пусконаладочные работы на объекте | закладывается отдельно, особенно при генераторе |
Точную стоимость называем после однолинейной электрической схемы или списка нагрузок. В коммерческом предложении отдельно показываем корпус, аппараты, автоматику, сборку, монтаж, пусконаладочные работы и документацию.
Что закладываем в однолинейную электрическую схему и комплектацию
| Схемы питания | два сетевых ввода, ввод плюс генератор, автоматический ввод резерва на критичные группы или секционный автоматический ввод резерва в составе вводно-распределительного устройства либо главного распределительного щита. |
| Коммутация | контакторы AC-3, мотор-приводы к автоматам, перекидные рубильники, механическая и электрическая блокировка. |
| Контроль сети | реле контроля фаз, контроль напряжения, задержка возврата, запрет встречного включения, ручной режим. |
| Генератор | сухой контакт запуска, контроль готовности, задержка прогрева, задержка охлаждения, сигнал аварии. |
| Номиналы | частые диапазоны 63, 100, 160, 250, 400 и 630 А; запас выбирается по пусковым токам и критичным нагрузкам. |
| Кабели | отдельные вводы основного и резервного питания, маркировка фаз, защитные и нулевые проводники, клеммы под внешние сигналы и диспетчеризацию. |
Когда обычно заказывают такой щит
Что входит в состав щита АВР
- •вводные аппараты основного и резервного питания;
- •контакторы, мотор-приводы или перекидные устройства по схеме;
- •контроллер АВР, реле контроля фаз и напряжения;
- •индикация режимов, ручной и автоматический режим;
- •клеммы, маркировка, шины и защитные цепи;
- •проверка логики переключения перед передачей.
Типовые исполнения
АВР на два сетевых ввода
Два вводных аппарата, контакторы или мотор-приводы, механическая и электрическая блокировка, реле контроля фаз, задержка возврата на основной ввод. Подходит для БЦ, складов, ритейла и объектов с резервным вводом от сети.
АВР с генератором
Сухой контакт запуска дизель-генераторной установки, контроль готовности генератора, задержка прогрева и охлаждения, индикация аварии, ручной режим. Применяется для магазинов, общепита, серверных, медцентров и холодильного оборудования.
АВР критичных групп
Резервируются только кассы, связь, серверная, аварийное освещение, насосы или холодильники. Такой вариант снижает нагрузку на генератор или резервный ввод и помогает не закладывать лишнюю мощность.
Что важно проверить до сборки
| Резервирует все подряд | Генератор или резервный ввод перегружается, хотя нужно было выделить критичные группы. |
| Нет ручного режима | При аварии персонал не может безопасно управлять переключением. |
| Не учтен запуск двигателей | Пусковые токи вентиляции, насосов или холодильного оборудования ломают расчет. |
Что прислать для расчета
- однолинейную электрическую схему источников питания: два ввода, генератор или смешанный резерв;
- список критичных нагрузок и их мощность;
- нужен ли автозапуск генератора;
- требуемую индикацию и ручные режимы;
- место установки и условия обслуживания.
Как формируем коммерческое предложение
Сначала проверяем однолинейную электрическую схему и список нагрузок, затем подбираем корпус, аппараты защиты, автоматику, учет, резерв и требования к монтажу. В коммерческом предложении разделяем оборудование, сборку, монтаж, пусконаладочные работы и документацию, чтобы было понятно, за что платит объект.
Как выглядит подготовка к заказу
1. Проверяем исходные данные
- •однолинейная электрическая схема или список нагрузок
- •выделенная мощность, количество вводов и резерв
- •условия установки и степень защиты корпуса
2. Собираем спецификацию
- •корпус и компоновка
- •бренды автоматов и автоматики
- •учет, маркировка, запас модулей
3. Готовим понятную смету
- •цена по разделам
- •срок сборки и поставки
- •что входит в монтаж и пусконаладочные работы
Частые вопросы
Можно ли заказать Щит АВР для бизнеса: резервное питание без ручной суеты без готовой однолинейной электрической схемы?
Да. Для первичного расчета достаточно мощности объекта, списка основных нагрузок, количества вводов, места установки и требований к учету или автоматике. После этого можно подготовить уточненную спецификацию и схему.
Какие документы передаются вместе с готовым щитом?
Передаем однолинейную электрическую схему, спецификацию, маркировку линий, паспорта примененного оборудования и комплект материалов для исполнительной документации. Состав документов фиксируется в коммерческом предложении.
Можно ли выбрать конкретные бренды автоматов и комплектующих?
Да. Комплектацию можно собрать на IEK, EKF, DKC, CHINT, ABB, Schneider Electric, КЭАЗ, Контактор, Rittal и других линейках. Итоговый выбор зависит от бюджета, наличия, сроков поставки и требований заказчика.
Что влияет на срок изготовления?
Срок зависит от готовности исходных данных, наличия корпуса и аппаратов, количества линий, сложности учета, автоматизации, секционирования, маркировки и необходимости пусконаладочных работ.
Связанные страницы по щитовому оборудованию
Щит автоматического ввода резерва обычно проектируют вместе с вводно-распределительным устройством, главным распределительным щитом, расчетом критичных нагрузок, резервным электроснабжением и пусконаладочными работами. Ниже собраны страницы, которые помогают собрать полную схему решения: от выбора типа щита до производства, расчета и смежных изделий.
Подбор щитов под тип коммерческого объекта
Если задача начинается с помещения, удобнее перейти на подборку по объекту: там собраны типовые нагрузки, состав щитов, стоимость, сроки и исходные данные для расчета. Это помогает быстрее понять, какой набор оборудования нужен именно под склад, магазин, пищевой цех, офисный блок или инженерную систему.
Получить расчет
Пришлите проект, однолинейную электрическую схему или краткое описание объекта. Если однолинейной электрической схемы еще нет, подготовим перечень уточнений и поможем собрать исходные данные.
