Исполнительная документация ЭОМ нежилого помещения
Комплект исполнительной документации по электрооборудованию нежилого помещения в Москве: однолинейные схемы ЩР-1 и ЩР-2, планы групповых сетей электрооборудования и электроосвещения, питание ультрафиолетовых ламп и аварийной сигнализации.
Карточка документации
| Объект | Нежилое помещение |
|---|---|
| Локация | Москва |
| Раздел | ЭОМ. Электрооборудование |
| Стадия | ИД |
| Щиты | ЩР-1 для 1-го этажа и ЩР-2 для 2-го этажа |
| Назначение | Зафиксировать фактические решения по внутреннему электроснабжению, освещению, розеточным линиям и специальным группам помещения. |
Задача
Оформить исполнительный комплект по ЭОМ после электромонтажных работ: показать щиты, отходящие группы, кабельные линии, электроосвещение, розеточные сети и отдельные линии для оборудования.
Исходные условия
В документации разделены решения по двум этажам. Для каждого этажа подготовлены однолинейные схемы и планы групповых сетей, чтобы эксплуатация могла связать электрическую схему с помещениями.
Состав исполнительного комплекта
| Часть документации | Что показано | Зачем это нужно |
|---|---|---|
| Однолинейные схемы ЩР-1 и ЩР-2 | Вводные аппараты, отходящие группы, кабели, аппараты защиты и назначение потребителей. | Понимать структуру питания и быстро находить нужную группу при обслуживании. |

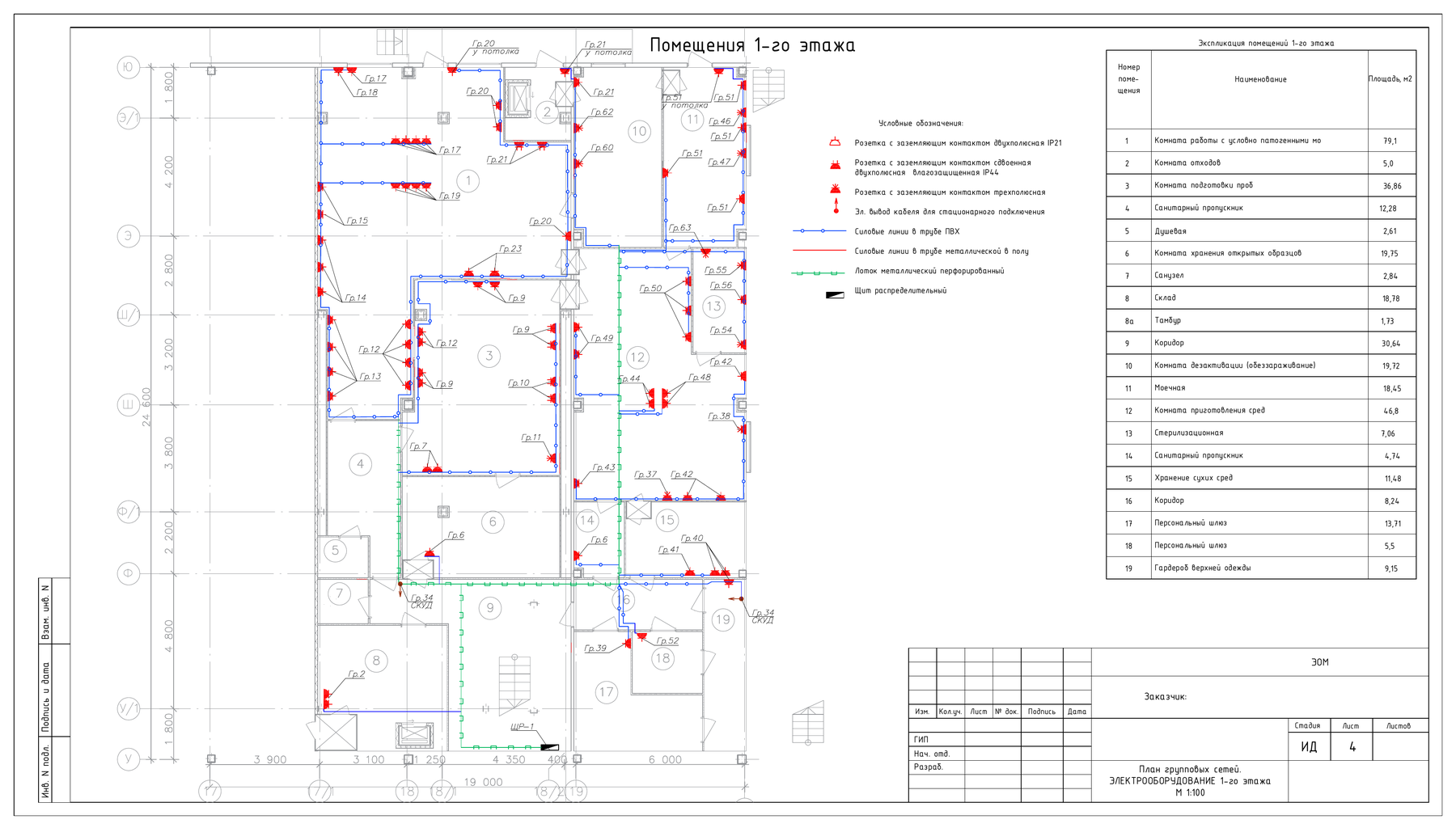

| Планы электрооборудования | Розетки, силовые линии, щиты и трассы по помещениям 1-го и 2-го этажей. | Связать групповые линии с фактическим расположением оборудования. |
| Планы электроосвещения | Светильники, выключатели, аварийное освещение и линии освещения в ПВХ-трубе. | Обслуживать рабочее и аварийное освещение без повторного восстановления схемы. |
| Специальные группы | Питание ультрафиолетовых ламп и аварийной сигнализации по отдельным планам. | Отделить специальные потребители от обычных розеточных и осветительных линий. |
Технические решения по документам
Щиты и групповые линии

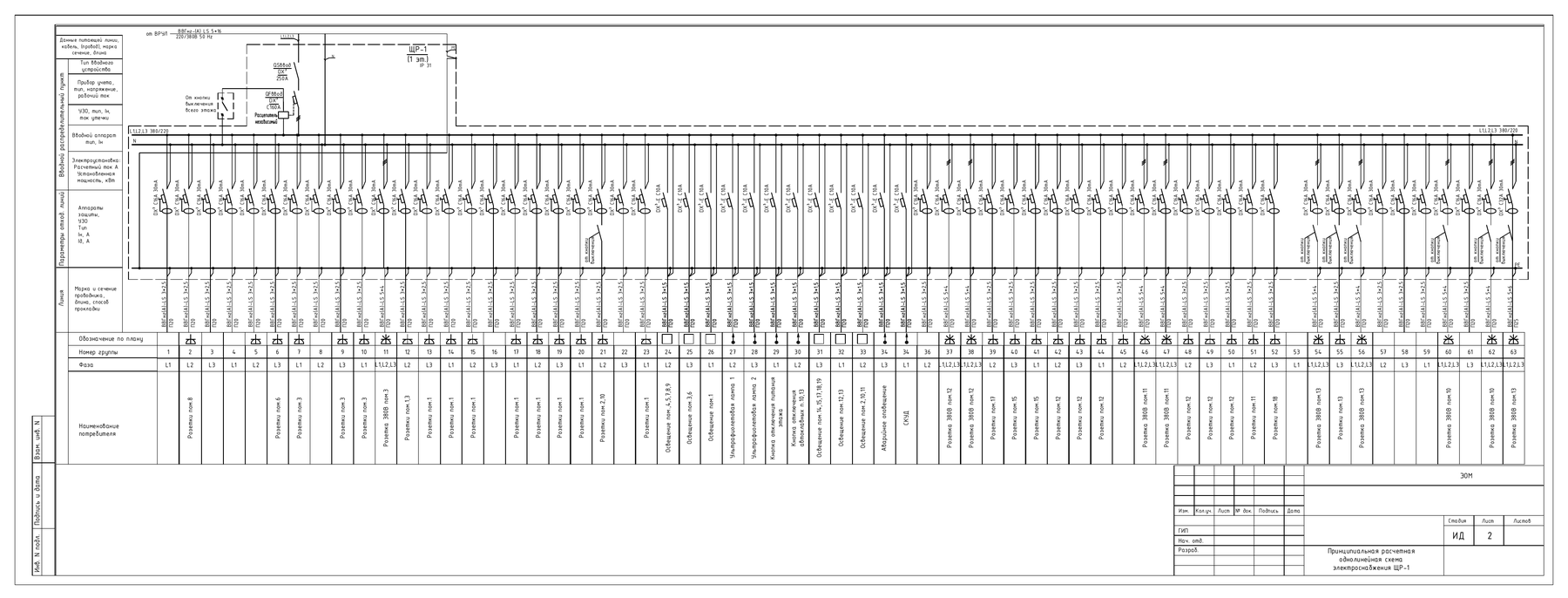

Схемы разделены по этажам: ЩР-1 питает группы 1-го этажа, ЩР-2 - группы 2-го этажа. На схемах видны розеточные линии, освещение, резервные группы и отдельные потребители.
Кабели и защита
В исполнительных схемах указаны кабели ВВГнг(А)-LS, линии в ПВХ-трубе, автоматические выключатели и дифференциальная защита 30 мА для розеточных групп.
Освещение

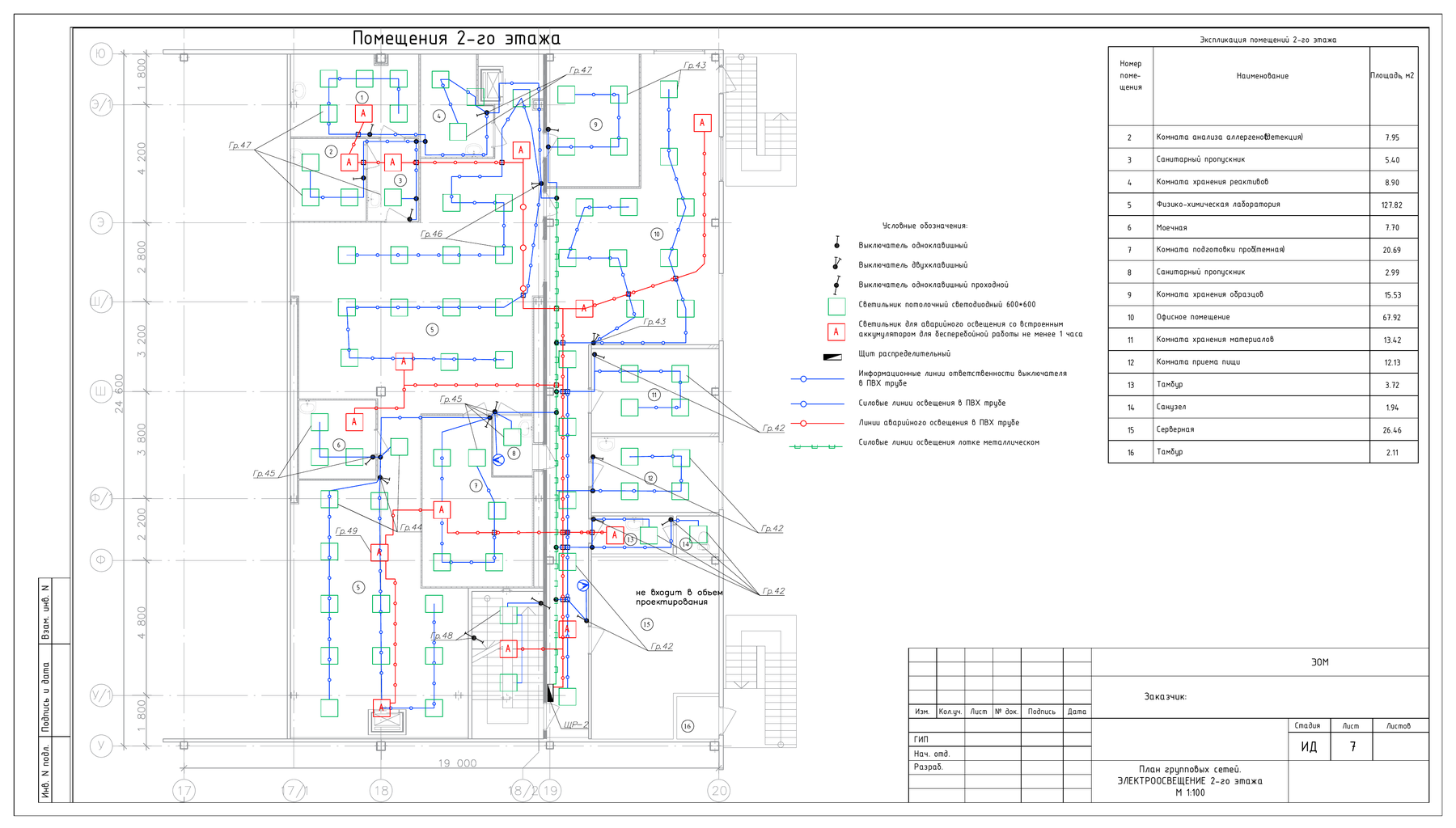

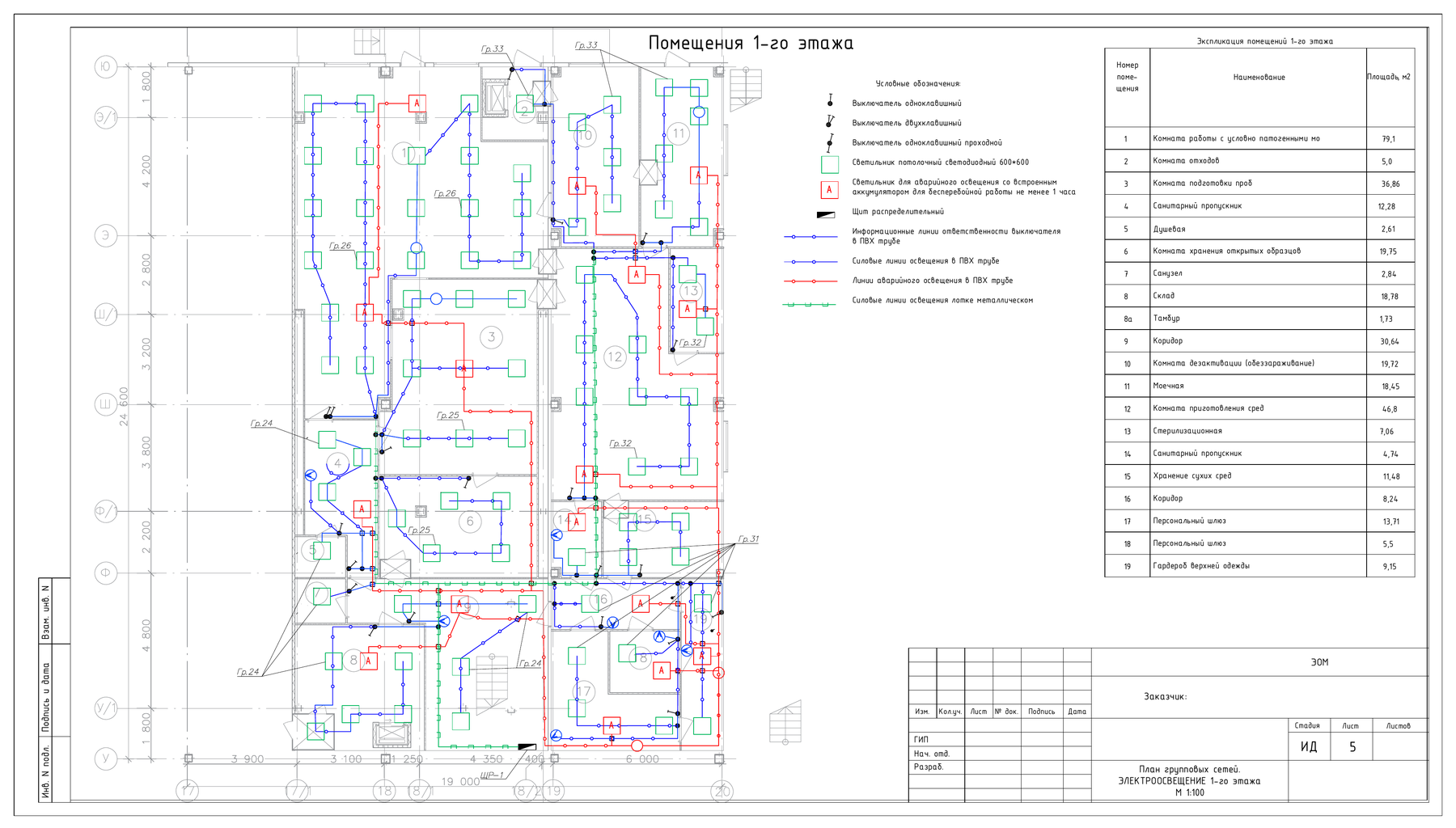

Планы освещения показывают рабочие светильники, аварийное освещение, выключатели и распределение линий по помещениям каждого этажа.
Отдельные потребители
В комплект включены линии питания ультрафиолетовых ламп, кнопки отключения питания этажа и аварийная сигнализация.
Фрагменты исполнительной документации
Результат для заказчика
Заказчик получает исполнительный комплект ЭОМ, где однолинейные схемы щитов связаны с планами групповых сетей. Документация помогает обслуживать розеточные линии, освещение, аварийные цепи и отдельные потребители без восстановления схемы по месту.
Связанные разделы
Вопросы и ответы
Почему исполнительная документация нужна после электромонтажных работ?
Она фиксирует фактическое состояние системы: какие группы подключены к щиту, где проходят линии и какие потребители относятся к каждой группе.
Зачем нужны отдельные планы электрооборудования и электроосвещения?
Розеточные, силовые и осветительные линии обслуживаются по-разному. Раздельные планы упрощают поиск неисправностей и подготовку отключений.
Что проверяют перед использованием такой документации для реконструкции?
Перед новой реконструкцией нужно сверить щиты, аппараты, кабели и подключенные нагрузки с фактическим состоянием объекта, потому что после передачи помещения могли появиться изменения.
