Проект щита квартиры с системой умный дом
Компоновка распределительного щита ЭС-1 для инженерных систем квартиры: верхний и нижний уровни щита, контроллер Wiren Board, релейные модули, диммеры, RGBW-ленты, датчики протечки, приводы на коллекторах, управление шторами и защитная автоматика.
Карточка проекта
| Объект | Квартира с системой умный дом |
|---|---|
| Раздел | Инженерные системы квартиры. Распределительный щит ЭС-1 |
| Стадия | Р |
| Корпуса | ABB AT52 для верхнего уровня и ABB AT42 для нижнего уровня |
| Автоматика | Wiren Board 6, модули WBIO, релейные модули, диммеры, счетчики и модули управления |
| Назначение | Разместить силовую защиту и автоматику квартиры в щите так, чтобы монтажники получили понятную схему сборки и подключения. |
Задача
Подготовить компоновку распределительного щита для квартиры с умным домом: разнести силовые цепи, контроллер, модули управления, клеммы, питание автоматики и резервное питание.
Исходные условия
Щит обслуживает инженерные системы квартиры: освещение, торшеры, вытяжки, теплые полы, полотенцесушители, шторы, RGBW-ленты, датчики протечки воды и приводы на коллекторах.
Состав решений по щиту
| Узел | Что предусмотрено | Зачем это нужно |
|---|---|---|
| Силовая часть | Вводной рубильник, реле напряжения, УЗО, автоматы S201 и групповые линии. | Защита питающих и отходящих цепей квартиры. |
| Контроллер | Wiren Board 6, модули ввода-вывода WBIO и релейные модули. | Управление освещением, шторами, коллекторами и другими сценариями умного дома. |
| Питание автоматики | Блок DRC-100B 27 В, аккумуляторы 12 В 1,2 Ач и отдельное питание контроллера. | Стабильное питание контроллера и модулей, включая короткую работу от аккумуляторов. |
| Световые сценарии | Диммеры, RGBW-модули, световые группы и клеммные подключения. | Раздельное управление светом, лентами и декоративными линиями. |
| Инженерные контуры | Датчики протечки, приводы на коллекторах, управление шторами. | Автоматизация защиты от протечек, отопления и бытовых сценариев. |
Технические решения

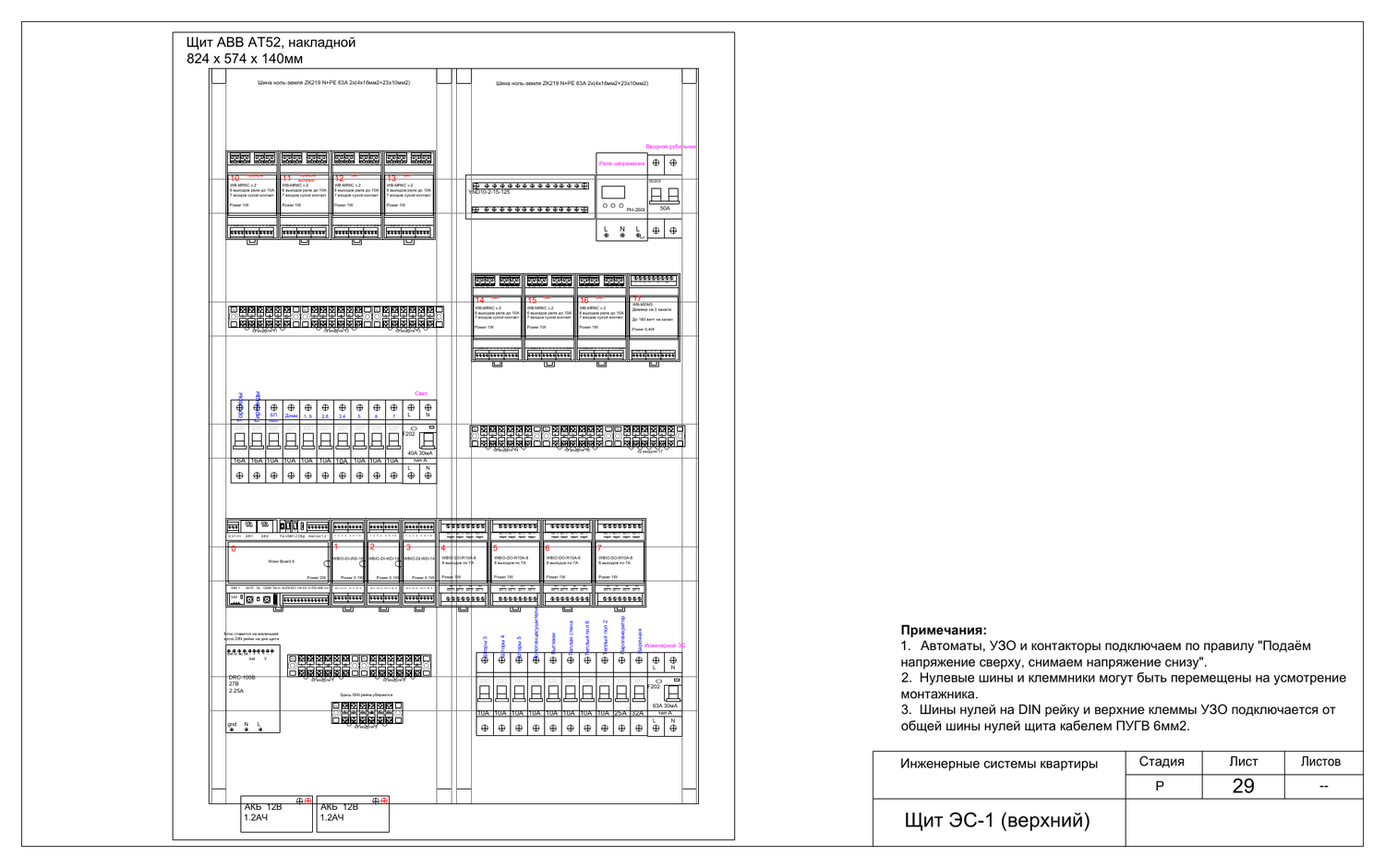

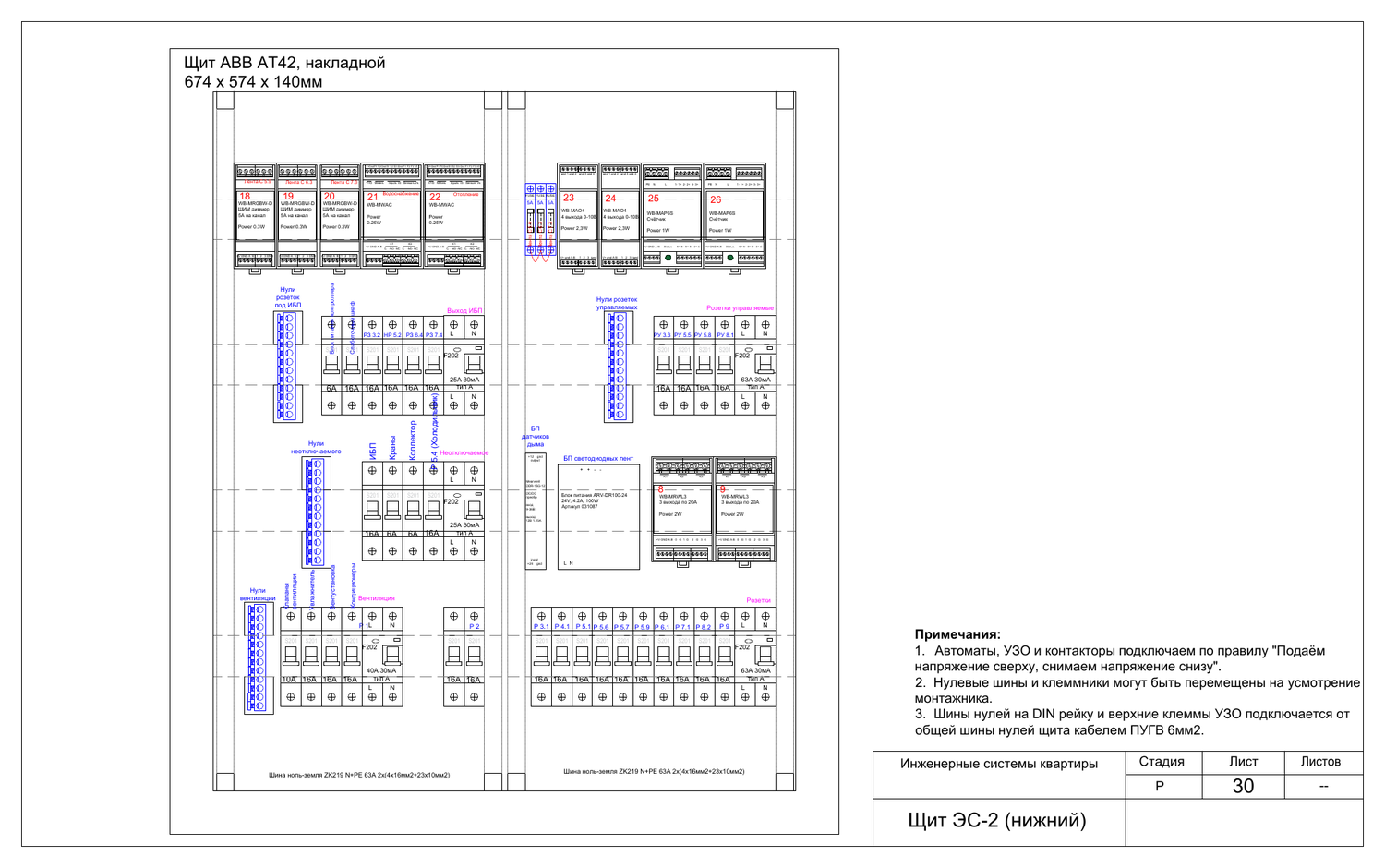

Двухуровневая компоновка
Щит разделен на верхний и нижний уровни. Это помогает разместить силовую автоматику, контроллерные модули и клеммники без перегруза одной монтажной панели.
Питание и резерв
На схеме указан блок питания 27 В и два аккумулятора 12 В 1,2 Ач. Для контроллера и датчиков показано отдельное питание и подключение по шине RS-485.
Управление освещением

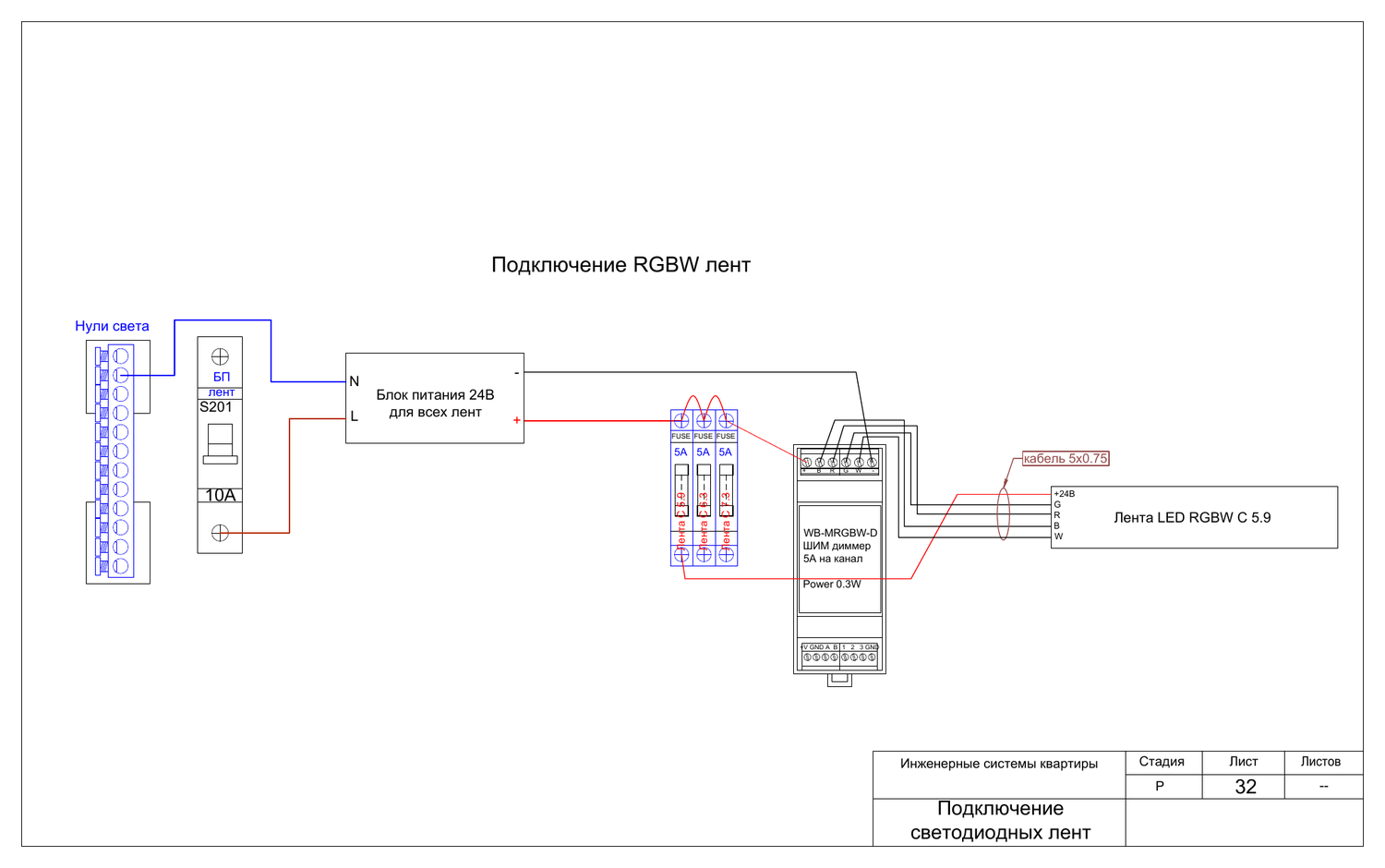

В проекте предусмотрены релейные модули, диммер на 3 канала и RGBW-модули для светодиодных лент.
Инженерная автоматика

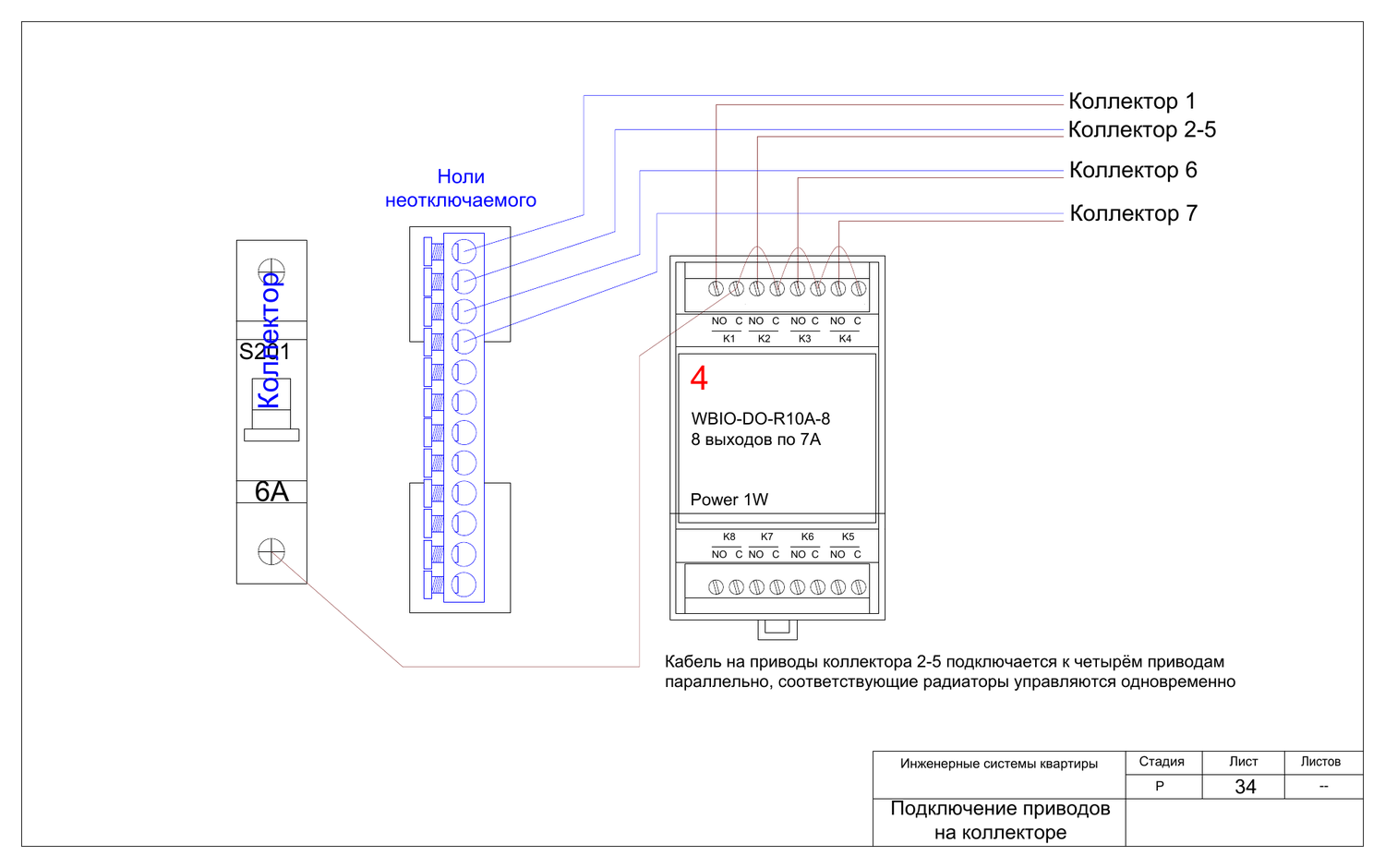

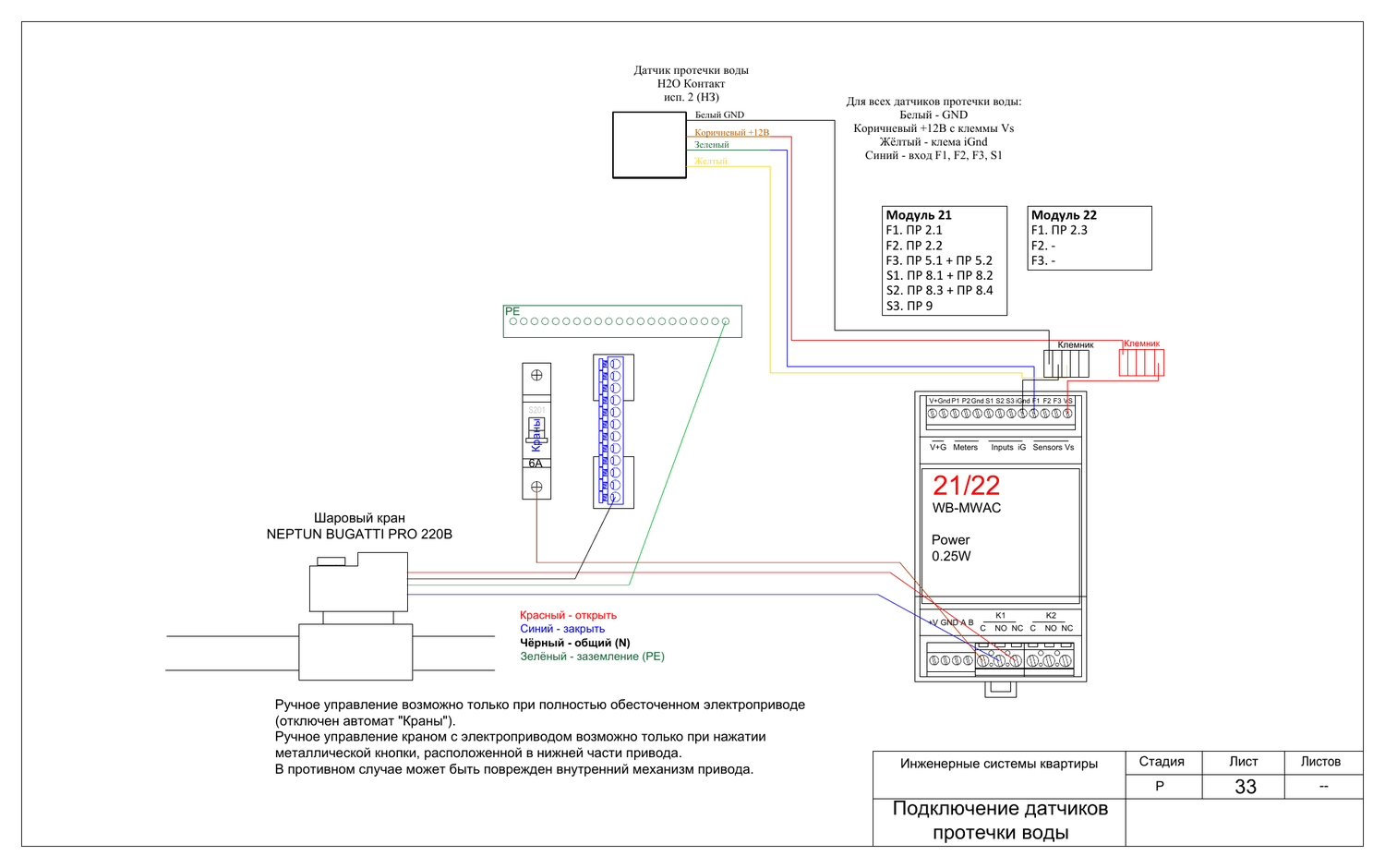

Отдельными листами показаны подключения датчиков протечки воды, приводов на коллекторе и фазного управления шторами.
Фрагменты проектной документации
Результат для заказчика
Заказчик получает проект компоновки щита умного дома, по которому можно собрать щит, подключить силовые линии и автоматику, проверить питание контроллера, клеммные группы и цепи управления инженерными системами квартиры.
Связанные разделы
Вопросы и ответы
Зачем заранее проектировать компоновку щита умного дома?
В щите умного дома много модулей, клемм и слаботочных подключений. Проект компоновки показывает место каждого устройства и снижает риск ошибок при сборке.
Почему силовую часть и автоматику разделяют внутри щита?
Так проще обслуживать щит, прокладывать провода и отделять силовые цепи от цепей управления, датчиков и шины RS-485.
Можно ли собрать такой щит без проектной схемы?
Для простого квартирного щита иногда достаточно однолинейной схемы. Для умного дома с контроллером, диммерами, RGBW-лентами и инженерной автоматикой проект компоновки нужен для нормальной сборки и дальнейшего обслуживания.
