Проект электроснабжения и освещения склада 1700 м²
Разработан проект электрооборудования складского помещения с офисной частью: распределительные щиты ЩР-1 и ЩР-2, учет электроэнергии, силовые линии, рабочее и аварийное освещение, розеточные группы, серверная, вентиляция и спецификация оборудования.
Карточка проекта
| Объект | Складское помещение с офисной частью площадью 1700 м² |
|---|---|
| Раздел | Электрооборудование, силовые сети и освещение |
| Стадия | П |
| Категория надежности | III |
| Питающая сеть | 380/220 В, 50 Гц |
| Система заземления | TN-C-S |
| Учет электроэнергии | Счетчик Меркурий 231АТ-01 в отдельном металлическом шкафу с опломбированием |
| Основные щиты | ЩР-1 для склада, ЩР-2 для офисной части, ЩК и щит управления вентиляцией |
Задача
Подготовить проект электроснабжения склада с офисом, серверной, кассой, помещениями персонала, рабочим и аварийным освещением, розеточными группами и технологическими линиями вентиляции.
Исходные условия
Электроснабжение принято от существующих сетей. Для распределения нагрузки предусмотрены отдельные щиты склада и офиса, а кабельные трассы проходят по лоткам, кабель-каналам, за подвесным потолком и в ПВХ-трубах.
Ключевые параметры
| Параметр | Значение | Решение в проекте |
|---|---|---|
| ЩР-1 склад | 66,0 кВт установленной мощности, 35,0 кВт расчетной нагрузки | От щита питаются группы освещения склада, серверная, компьютерное оборудование, Wi-Fi, ЩР-2 и щит управления вентиляцией. |
| ЩР-2 офис | 27,6 кВт установленной мощности, 20,0 кВт расчетной нагрузки | Отдельно запитаны розетки офиса, кассы, бытовых помещений, охраны, пожарная сигнализация, вентиляция и освещение офисной части. |
| Ввод и учет | 380/220 В, счетчик Меркурий 231АТ-01 | Учет вынесен в металлический шкаф с устройством опломбирования и возможностью снятия показаний без нарушения пломбы. |
| Кабельные линии | ВВГнг(А)-LS и ВВГнг(А)-FRLS | Для силовых и осветительных линий применены медные кабели в негорючем исполнении, аварийные линии выделены огнестойким кабелем. |
| Освещение склада | IP65, 32 Вт; прожекторы 150 Вт; аварийные светильники | Рабочее и эвакуационное освещение разведено по планам 1-го и 2-го этажей склада. |
| Автоматика отключения | Независимый расцепитель и контакт пожарной сигнализации | Кондиционер, тепловая завеса и вентиляционное оборудование отключаются при пожаре. |
Что вошло в проект

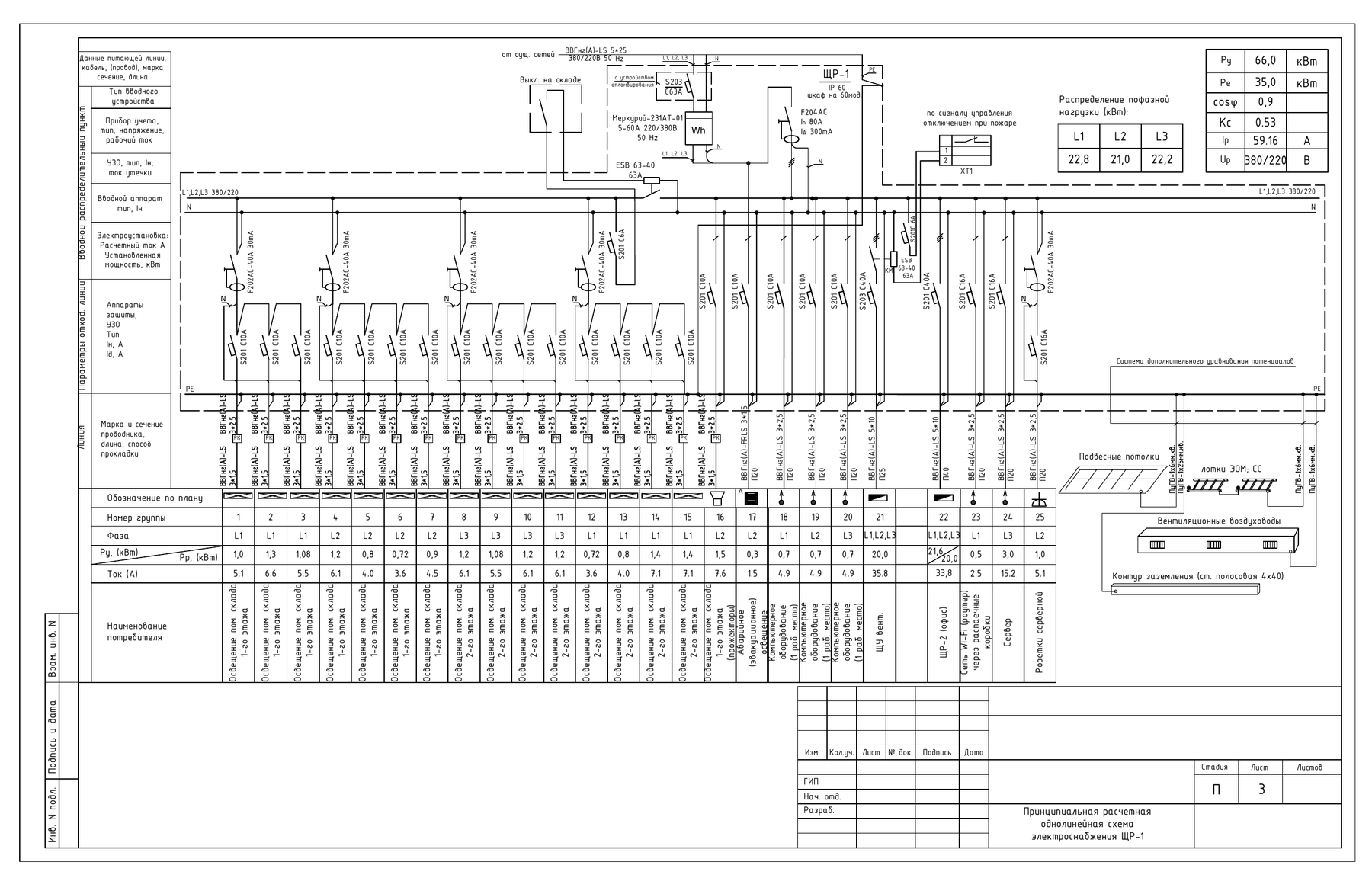

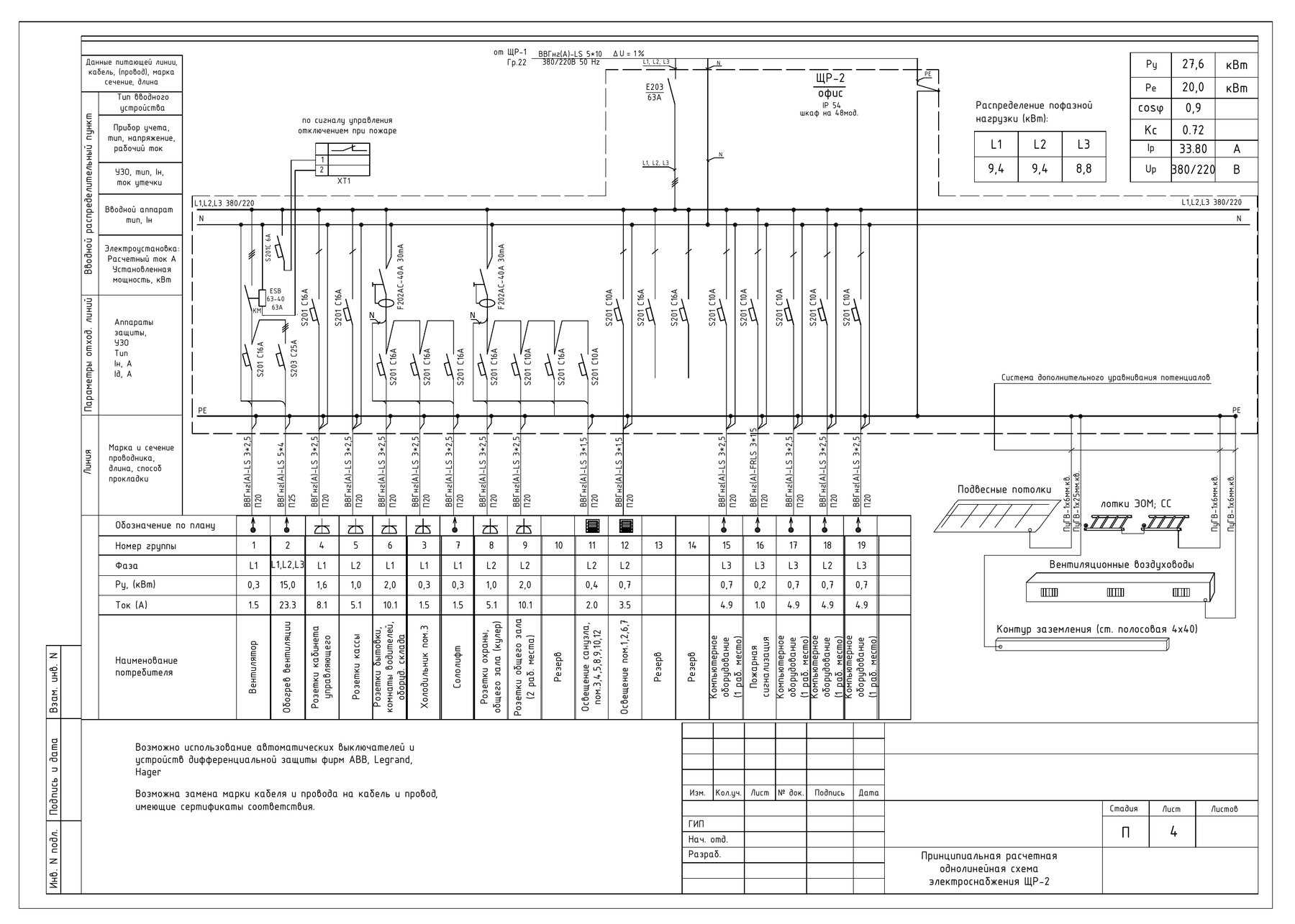

Однолинейные схемы
Подготовлены расчетные схемы ЩР-1 и ЩР-2 с вводными аппаратами, УЗО, автоматическими выключателями, контакторами, группами освещения, розеток и оборудования.

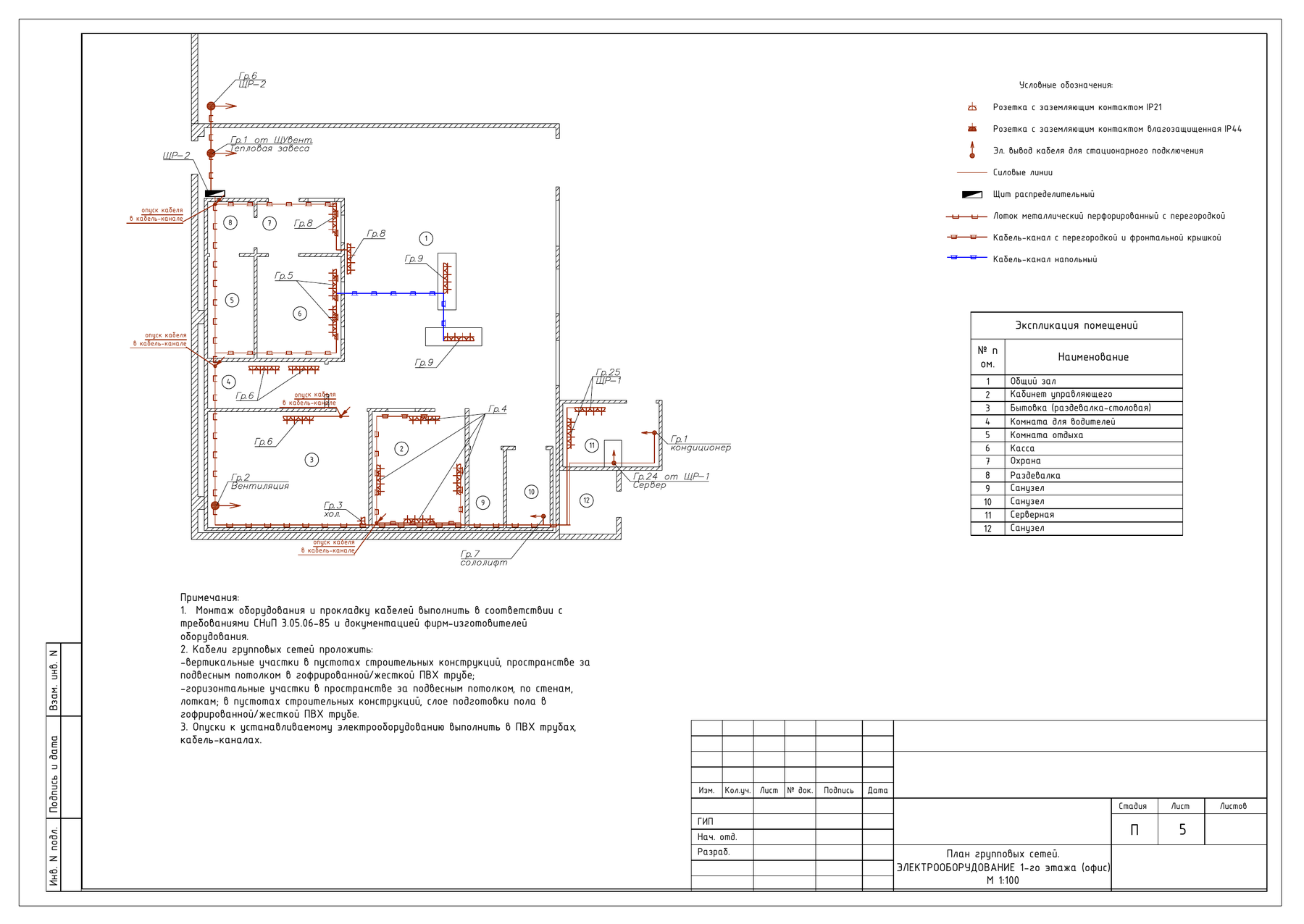

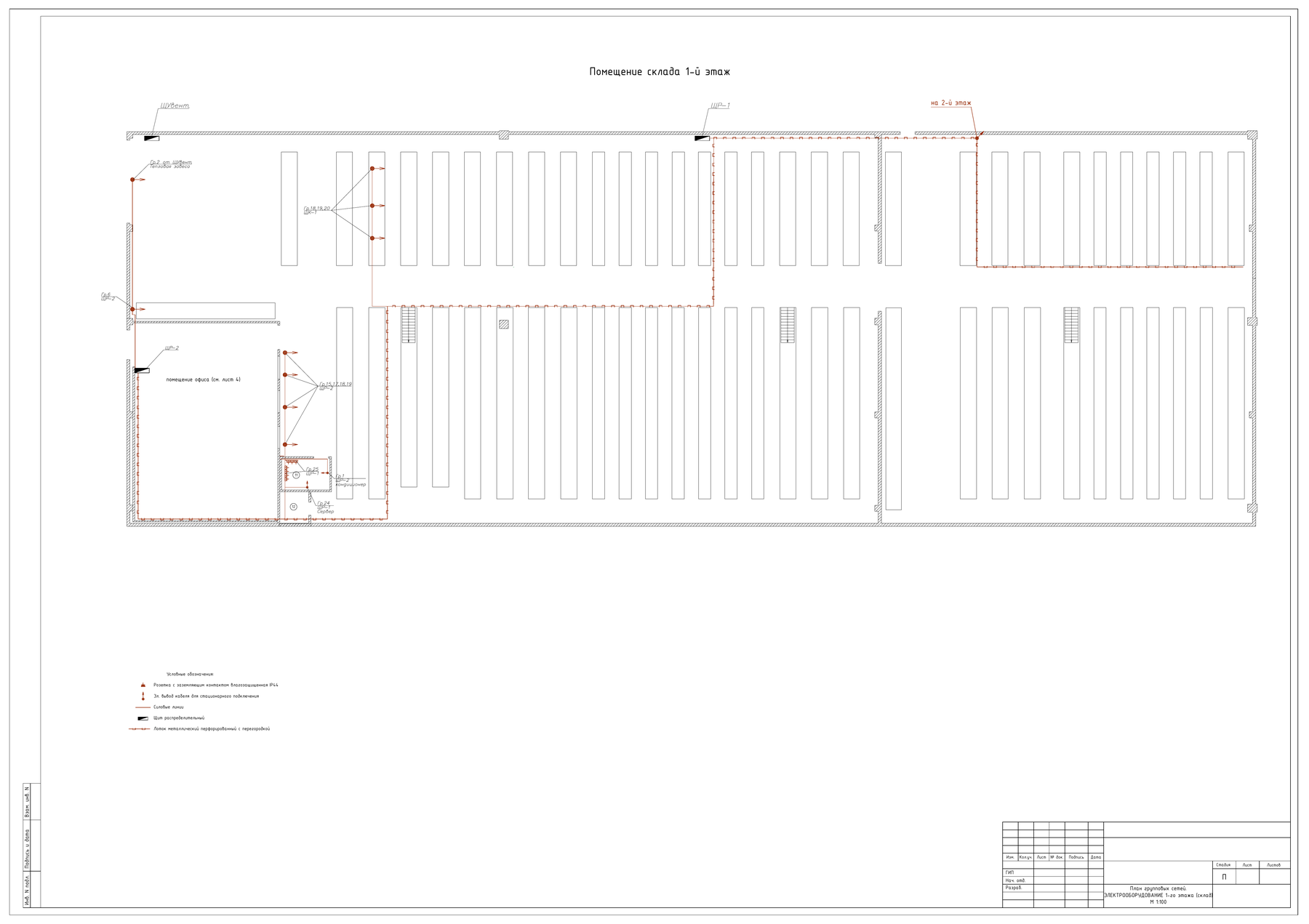

Планы электрооборудования
На планах показаны розетки IP21/IP44, выводы кабелей, щиты, лотки, кабель-каналы, напольный кабель-канал и трассы к офисным и складским потребителям.

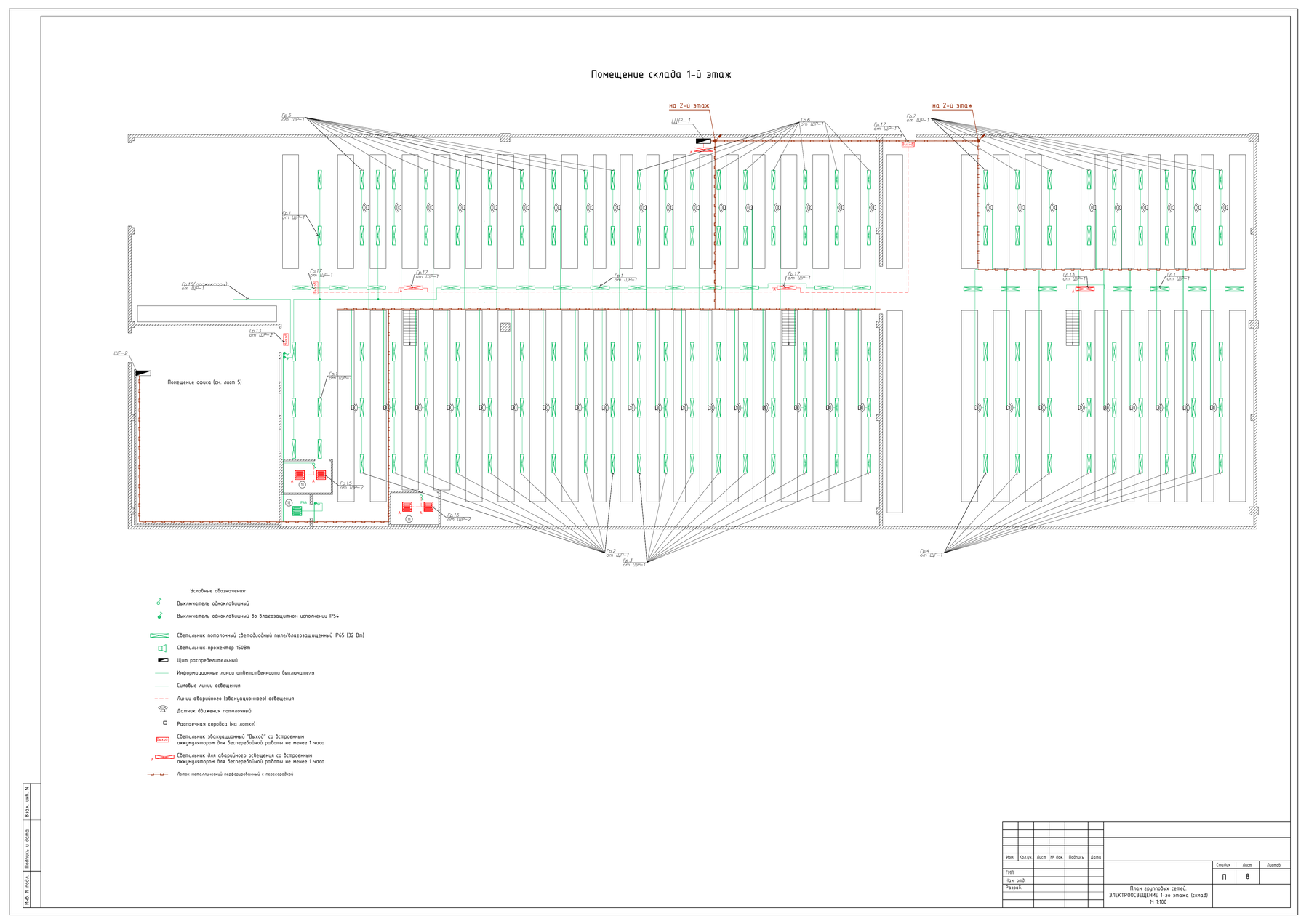

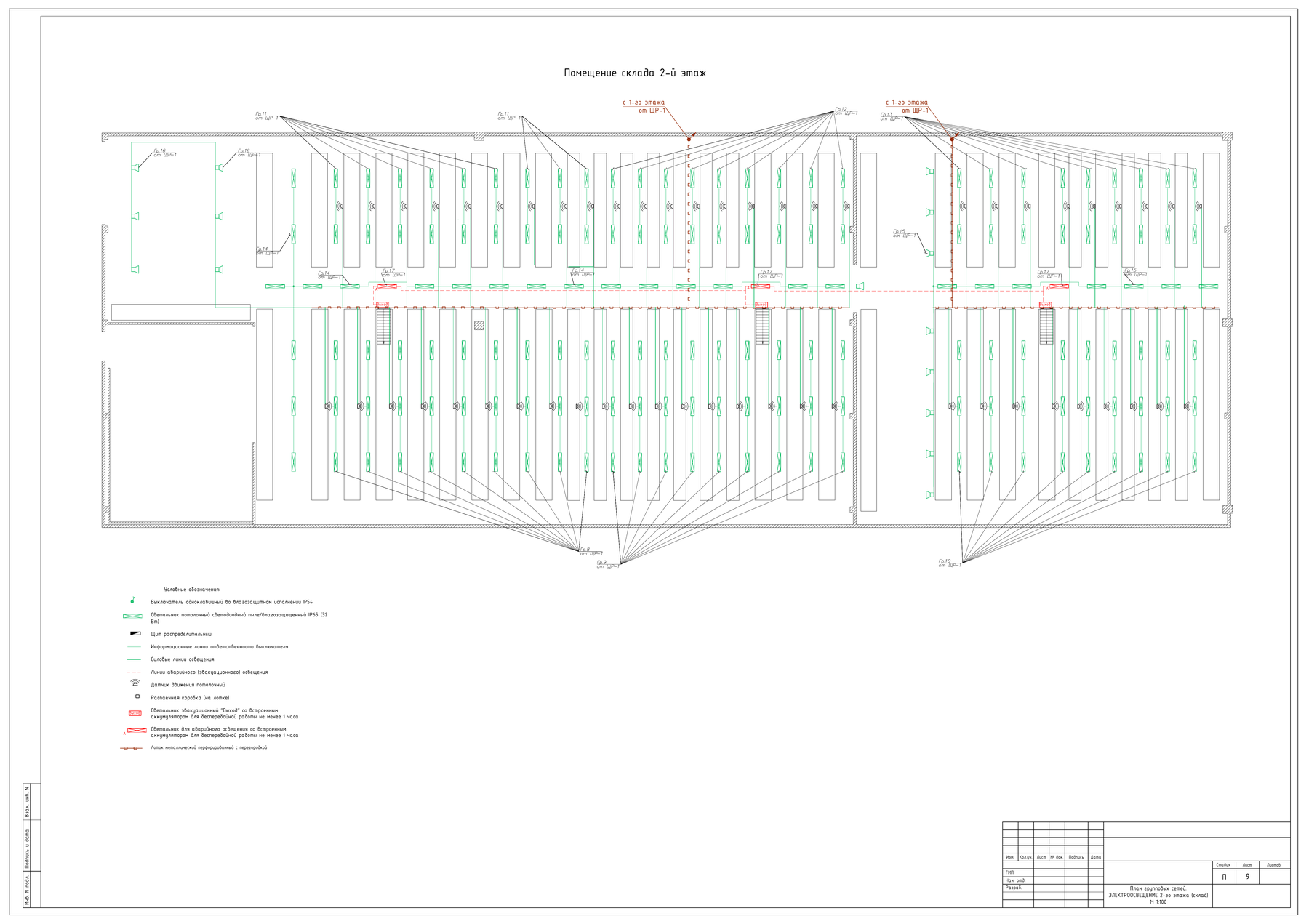

Освещение склада
Запроектированы рабочие светильники, прожекторы, аварийные светильники, эвакуационные указатели, датчики движения, распаечные коробки и линии освещения.

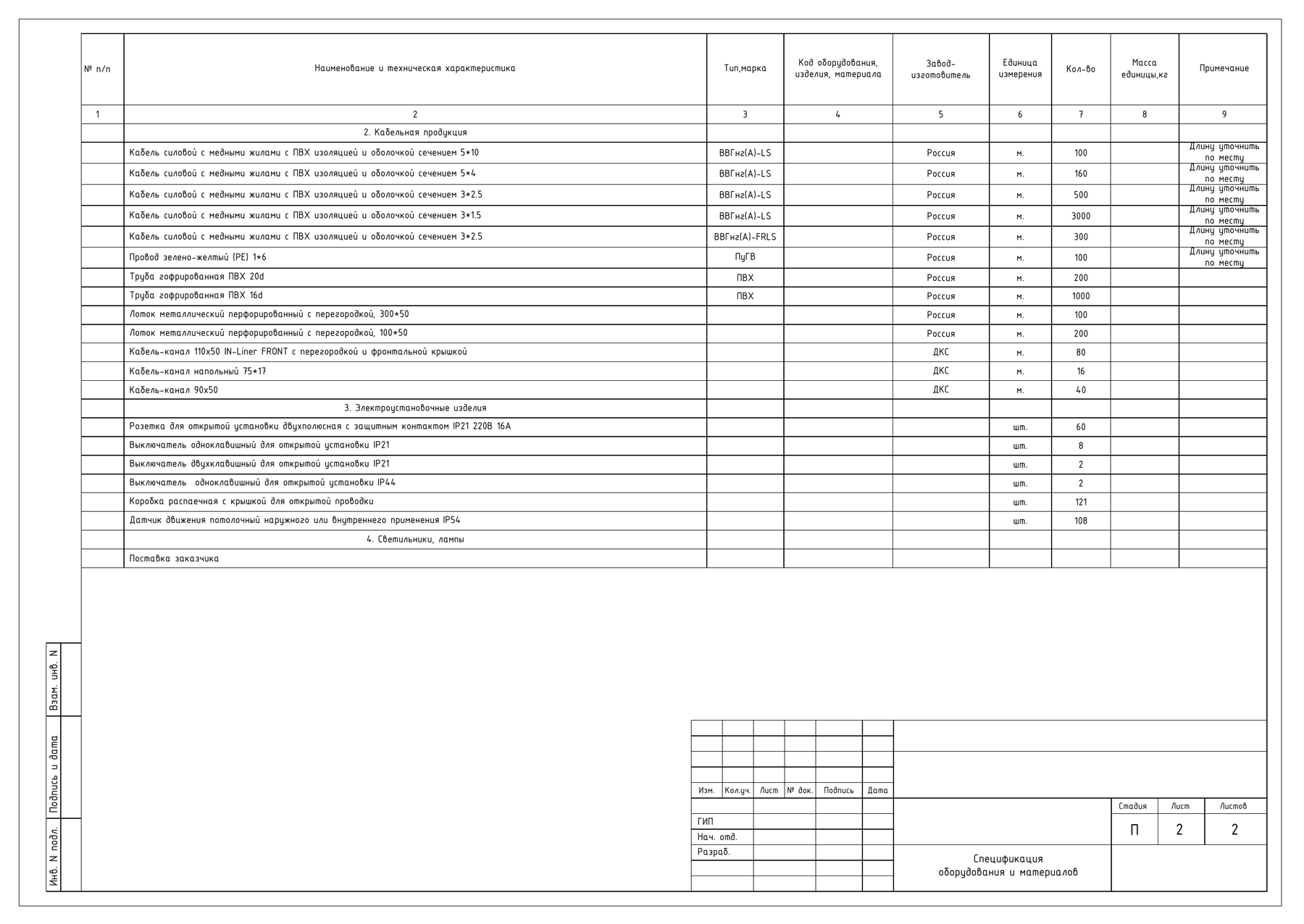

Спецификация
В спецификации указаны щиты ABB IP54, аппараты защиты, счетчик, кабели, трубы ПВХ, металлические лотки, кабель-каналы, розетки, выключатели и датчики движения.
Технические решения
Разделение склада и офиса
Складская зона и офисная часть разведены через отдельные щиты. Это упрощает эксплуатацию, локализацию неисправностей и отключение отдельных групп без остановки всего объекта.
Трассы кабелей
Вертикальные участки проходят в ПВХ-трубах и пустотах конструкций, горизонтальные участки - за подвесным потолком, по стенам, лоткам, кабель-каналам и в подготовке пола.
Аварийное освещение
Световые указатели и аварийные светильники предусмотрены на маршрутах эвакуации, перед выходами и в зонах изменения направления движения.
Фрагменты проектной документации
Документы и стандарты
В проекте использованы ПУЭ, СП 256.1325800, СП 52.13330.2011, ГОСТ Р 50571.15-97 и СНиП 3.05.06-85. Эти документы учитывались при выборе кабелей, способов прокладки, аппаратов защиты, рабочего и аварийного освещения.
Результат для заказчика
Заказчик получает комплект проектных решений для монтажа щитов ЩР-1 и ЩР-2, учета электроэнергии, силовых и розеточных групп, рабочего и аварийного освещения, линий серверной, вентиляции и складского оборудования.
Связанные разделы
Вопросы и ответы
Почему для склада и офиса предусмотрены разные щиты?
У складской и офисной частей разные нагрузки и режимы эксплуатации. Раздельные щиты позволяют обслуживать офисные группы, складское освещение, серверную и вентиляцию без лишнего отключения соседних зон.
Зачем складскому объекту аварийное освещение?
Аварийное освещение и указатели выхода нужны для безопасной эвакуации при отключении рабочего освещения. В проекте они выделены отдельными линиями и показаны на маршрутах движения.
Что важно при монтаже кабельных трасс на складе?
Нужно соблюдать разделение силовых и слаботочных линий, использовать лотки и кабель-каналы по проекту, защищать проходы через конструкции и сохранять доступ к местам соединений.
