Проект ЭОМ магазина 1180 м² в Санкт-Петербурге
Разработали раздел ЭОМ для продовольственного магазина: электроснабжение, рабочее и аварийное освещение, силовые линии, распределительные щиты, учет электроэнергии и защиту розеточных групп.
Карточка проекта
| Объект | Электрооборудование продовольственного магазина, торговая площадь 1180 м² |
|---|---|
| Локация | Санкт-Петербург |
| Документация | Проектная документация, стадия П, раздел ЭОМ |
| Назначение раздела | Электроснабжение, электроосвещение и силовое оборудование магазина |
| Категория надежности | III категория электроснабжения |
| Питающая сеть | 380/220 В, 50 Гц, трехфазная сеть |
| Состав документации | Сети электроснабжения, планы групповых сетей и освещения, схема уравнивания потенциалов, спецификация оборудования |
Задача
Подготовить проект раздела ЭОМ для магазина с торговым залом, технологическими и вспомогательными помещениями. Нужно было привязать электроснабжение к существующим сетям здания, рассчитать нагрузки, запроектировать распределительные щиты, освещение, розеточные и силовые линии.
Исходные условия
Питание предусмотрено от существующих сетей здания через ВРЩ в электрощитовой на цокольном этаже. В проекте учтены потребители торгового зала, вентиляции, серверной, холодильного оборудования, подсобных зон, эвакуационного и аварийного освещения.
Ключевые параметры электрооборудования
| Параметр | Проектное значение | Что это дает объекту |
|---|---|---|
| Установленная мощность | 236,59 кВт | Учитывает весь перечень подключаемого электрооборудования магазина. |
| Расчетная мощность | 174,70 кВт | Используется для выбора вводного аппарата, кабелей и распределения нагрузки. |
| Коэффициент спроса | 0,83 | Позволяет учитывать одновременность работы потребителей без завышения расчетной нагрузки. |
| Расчетный ток | 295,27 А | Определяет требования к вводному аппарату и питающим линиям. |
| Коэффициент мощности | cos φ 0,90 | Принят для расчета токов и проверки режима трехфазной сети. |
| Вводной аппарат | QS ОТ400F3, 400 А | Обеспечивает отключение ввода ВРЩ при обслуживании и аварийных режимах. |
| Прибор учета | Меркурий 230АRT-03 | Трехфазный учет электроэнергии на границе балансовой принадлежности. |
| Кабельные линии | ППГнг(А)-HF, медные жилы | Кабели не распространяют горение и имеют пониженное дымо- и газовыделение. |
Что вошло в раздел ЭОМ
Электроснабжение и учет
В проекте предусмотрено питание от существующих сетей здания через ВРЩ, вводной рубильник QS ОТ400F3 на 400 А, трехфазный счетчик Меркурий 230АRT-03 и автоматические выключатели отходящих линий.
Освещение магазина
Запроектированы трековые светодиодные светильники 220 В, рабочее, аварийное и эвакуационное освещение. Аварийные светильники приняты со встроенными аккумуляторами с временем работы не менее 1 часа.
Силовые и розеточные сети
Для силовых потребителей предусмотрены пятижильные линии, для освещения — трехжильные. Розетки приняты с заземляющим контактом, защитными шторками и исполнением IP21 либо IP44 для влажных помещений.
Защита и эксплуатация
Розеточные группы защищены дифференциальными автоматическими выключателями с током утечки не более 30 мА. В проекте предусмотрены заземление корпусов, основная и дополнительная системы уравнивания потенциалов.
Технические решения
ВРЩ
Вводно-распределительный щит размещается в электрощитовой на цокольном этаже. На вводе установлен рубильник 400 А, прибор учета и аппараты защиты отходящих линий.
Распределительные щиты
Силовые и осветительные щиты приняты навесными, степень защиты IP31. На этажах предусмотрены щиты освещения, вентиляции и групп потребителей.
Кабельные трассы
Кабели прокладываются скрыто в ПВХ-трубах, в кабель-каналах, лотках, полу и перегородках. Сечения выбраны расчетом в диапазоне от 1,5 до 50 мм².
Аварийные режимы
Аварийное и эвакуационное освещение обеспечивает выход людей при отключении основного питания. Для ответственных потребителей предусмотрен автоматический ввод резерва.
Вентиляция и АПС
В проекте предусмотрено отключение систем вентиляции по сигналу от автоматической пожарной сигнализации, чтобы инженерные системы работали согласованно с противопожарной автоматикой.
Эксплуатация
В документации указаны требования к обслуживанию электроустановок, профилактическим испытаниям, маркировке оборудования и запрету подключения нагрузок сверх проектных значений.
Однолинейная схема и распределение нагрузки
Что важно для торгового объекта
- разделить силовые, осветительные, холодильные и технологические группы;
- равномерно распределить однофазные нагрузки по L1, L2 и L3;
- защитить розеточные группы дифференциальными автоматами;
- предусмотреть аварийное и эвакуационное освещение на аккумуляторах;
- заложить отключение вентиляции по сигналу АПС;
- оставить понятную маркировку щитов, линий и потребителей для эксплуатации.
Почему расчет нельзя заменять типовой схемой
У магазина есть разные режимы работы: торговый зал, холодильные камеры, вентиляция, серверная, подсобные помещения, аварийное освещение. Если принять схему без расчета и пофазной проверки, можно получить перегруженные группы, перекос фаз, недостаточный резерв для ответственных потребителей или неудобную эксплуатацию щитов.

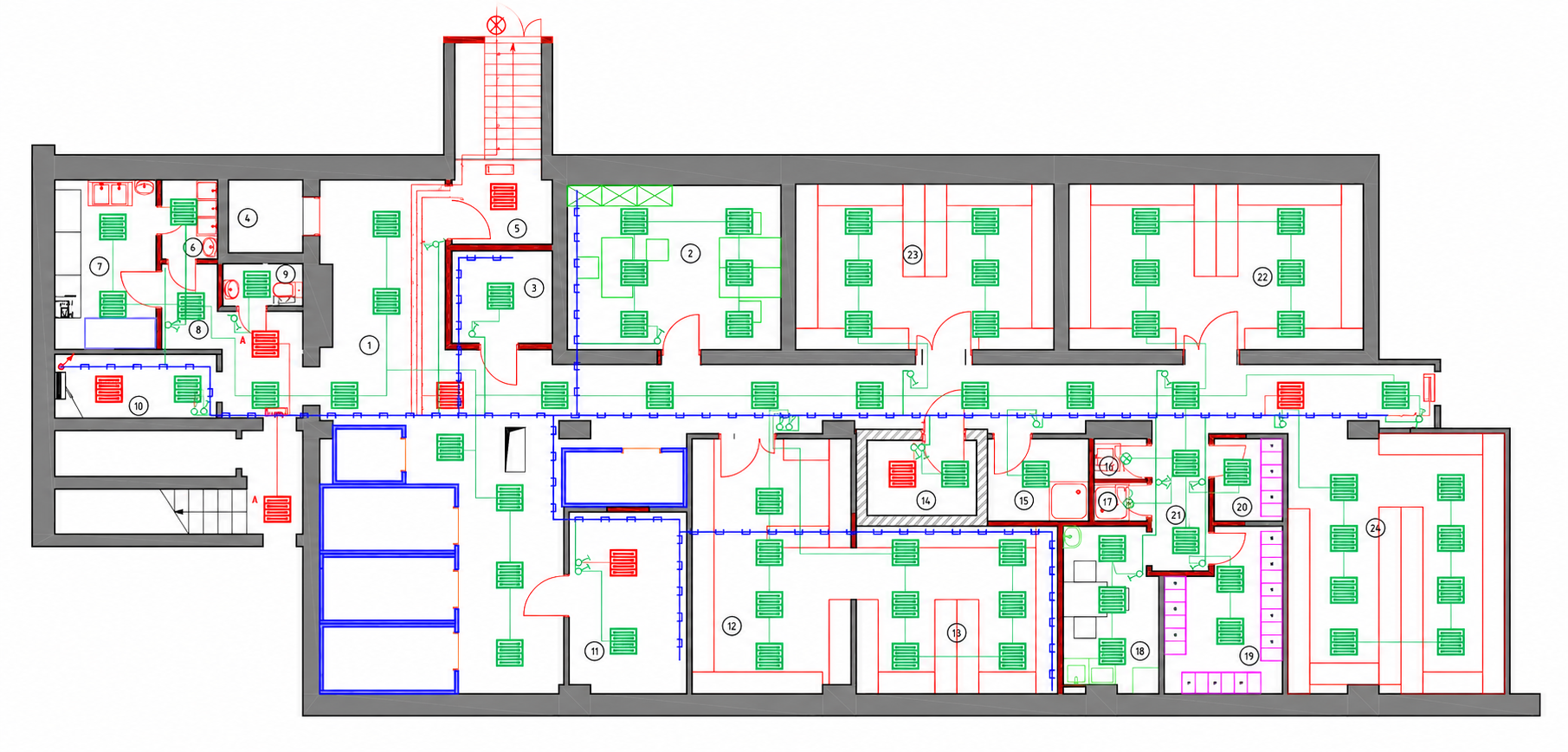

Планы групповых сетей и освещения
Нормативная база проекта
Раздел ЭОМ выполнен с учетом требований ПУЭ изд. 7, СП 256.1325800.2016, СП 158.13330.2014, ГОСТ 31565-2012 и ГОСТ Р 50571.28-2006. Эти документы учитывались при выборе кабельных линий, аппаратов защиты, системы уравнивания потенциалов, аварийного освещения и решений по безопасной эксплуатации электроустановки.
Результат для заказчика
Заказчик получил проектную документацию раздела ЭОМ для строительства и монтажа электрооборудования продовольственного магазина. В проекте определены расчетные нагрузки, вводное и распределительное оборудование, кабельные линии, освещение, розеточные группы, защитные меры, автоматика отключения вентиляции и требования к эксплуатации.
Документация позволяет передать монтажникам понятные планы, спецификацию оборудования и схемные решения, а эксплуатирующей организации — обслуживать щиты, линии и потребителей без догадок по назначению групп.
Связанные услуги и материалы
Для похожих магазинов, кафе, офисов и коммерческих помещений обычно требуются проектирование электроснабжения, расчет нагрузок, подготовка однолинейной схемы, сборка щитов и электромонтаж по проекту.
Вопросы и ответы
Почему для магазина площадью 1180 м² нужен отдельный раздел ЭОМ?
В таком объекте много разных потребителей: освещение, розеточные группы, холодильное и технологическое оборудование, вентиляция, серверная, аварийное освещение. Раздел ЭОМ фиксирует расчетные нагрузки, защиту, трассы, щиты и требования к эксплуатации, чтобы монтаж выполнялся по проверенной схеме.
Зачем розеточные группы подключаются через дифференциальные автоматы?
Дифференциальная защита с током утечки не более 30 мА снижает риск поражения электрическим током при повреждении изоляции или неисправности подключенного оборудования. Для магазина это особенно важно из-за большого количества розеточных и технологических подключений.
Что дает распределение нагрузки по фазам?
Равномерное распределение однофазных потребителей по фазам уменьшает перекос, снижает перегрузку отдельных линий и помогает стабильнее работать трехфазной сети объекта.
Почему в проекте используются кабели ППГнг(А)-HF?
Для внутренних сетей торгового объекта выбран кабель с медными жилами, не распространяющий горение, с пониженным дымо- и газовыделением. Это важно для помещений с постоянным пребыванием людей и протяженными внутренними кабельными трассами.
Нужно ли предусматривать АВР для всех потребителей магазина?
Нет. В этом проекте автоматический ввод резерва предусмотрен для серверной и других ответственных потребителей. Полный перечень таких нагрузок определяется заданием заказчика, технологией магазина и требованиями эксплуатации.
