Проект электроснабжения фитнес-центра 1500 м²

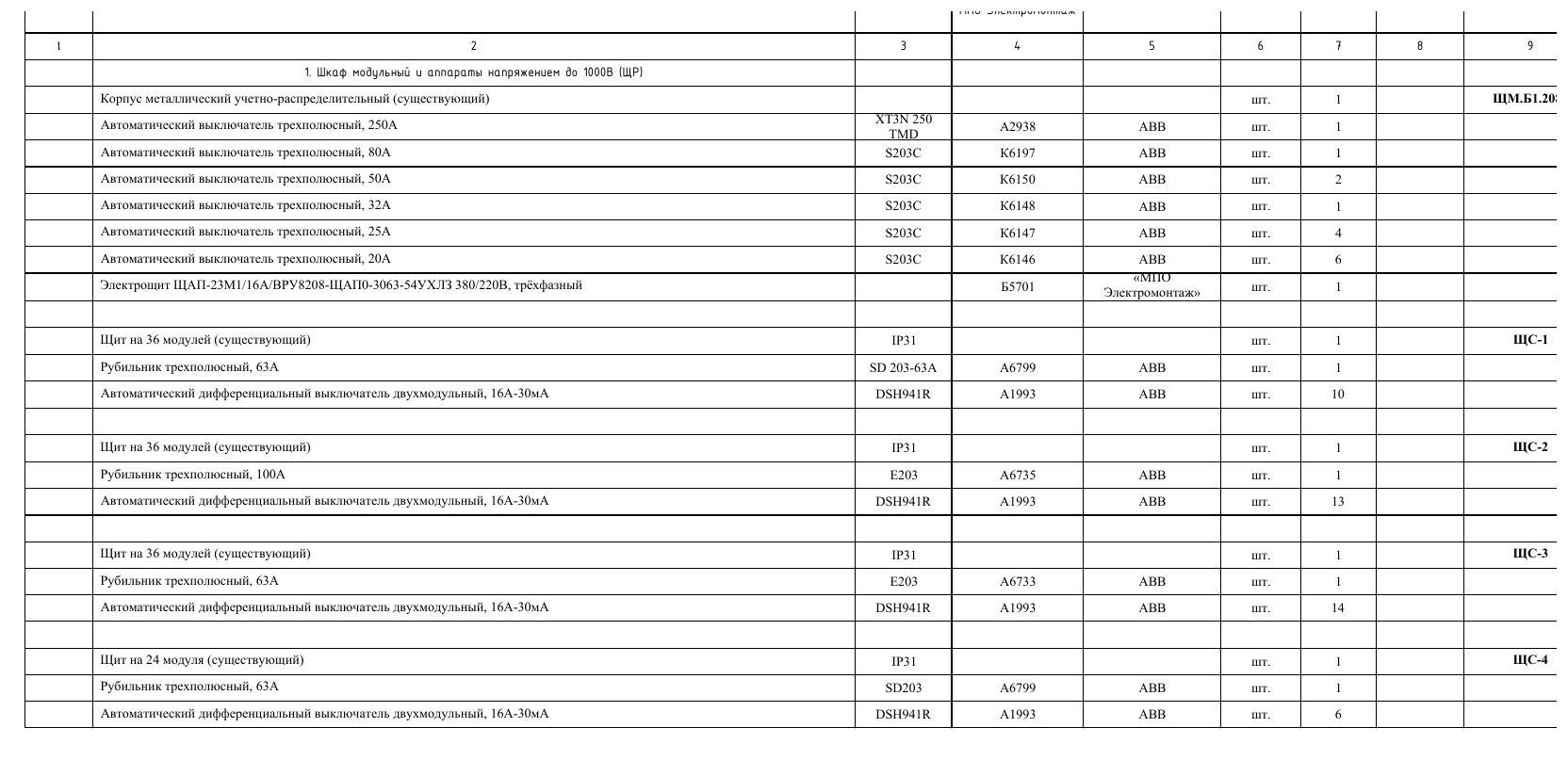

Разработан проект электроснабжения фитнес-центра: ВРЩ, силовые щиты, щиты освещения, вентиляция, хамам, сауна, аварийное освещение, силовые и розеточные сети, система уравнивания потенциалов и спецификация оборудования.
Карточка проекта
| Объект | Фитнес-центр площадью 1500 м² |
|---|---|
| Раздел | Электрооборудование, силовые сети и освещение |
| Стадия | П |
| Категория надежности | III |
| Питающая сеть | 380/220 В, 50 Гц |
| Система заземления | TN-S |
| Учет электроэнергии | В проекте не предусмотрен |
| Основные щиты | ВРЩ, ЩС-1, ЩС-2, ЩС-3, ЩС-4, ЩВ, ЩО-1, ЩО-2, ЩО-3, ЩО-4, ЩА, щиты хамама, сауны и бассейна |
Задача
Подготовить проект ЭОМ для фитнес-центра с несколькими типами помещений: тренажерный зал, раздевалки, душевые, хамам, сауна, малый бассейн, вентиляционные зоны и технические помещения.
Исходные условия
Электроснабжение принято от существующих сетей здания. Для распределения нагрузки предусмотрены отдельные щиты по группам потребителей, а кабельные линии прокладываются в лотках, трубах ППЛ, бороздах стен и за потолком.
Ключевые параметры
| Параметр | Значение | Что это означает для объекта |
|---|---|---|
| ВРЩ | Руст. 160,0 кВт, расчетная нагрузка 144,0 кВт | Ввод распределяет питание на силовые щиты, освещение, вентиляцию и отдельные технологические зоны. |
| Расчетный ток | 243,2 А | Подбор вводного аппарата, кабелей и отходящих линий выполнен по расчетной нагрузке. |
| Пофазная нагрузка | A - 51,7 кВт, B - 51,7 кВт, C - 51,6 кВт | Нагрузка по фазам распределена практически равномерно. |
| Кабельные линии | ППГнг-HF и ППГнг-FRHF | Для силовых и осветительных сетей применены медные кабели в негорючем исполнении; аварийные линии выделены отдельно. |
| Освещение | Рабочее и аварийное | Предусмотрены светильники рабочего освещения, аварийные светильники и указатели выхода. |
Что вошло в проект

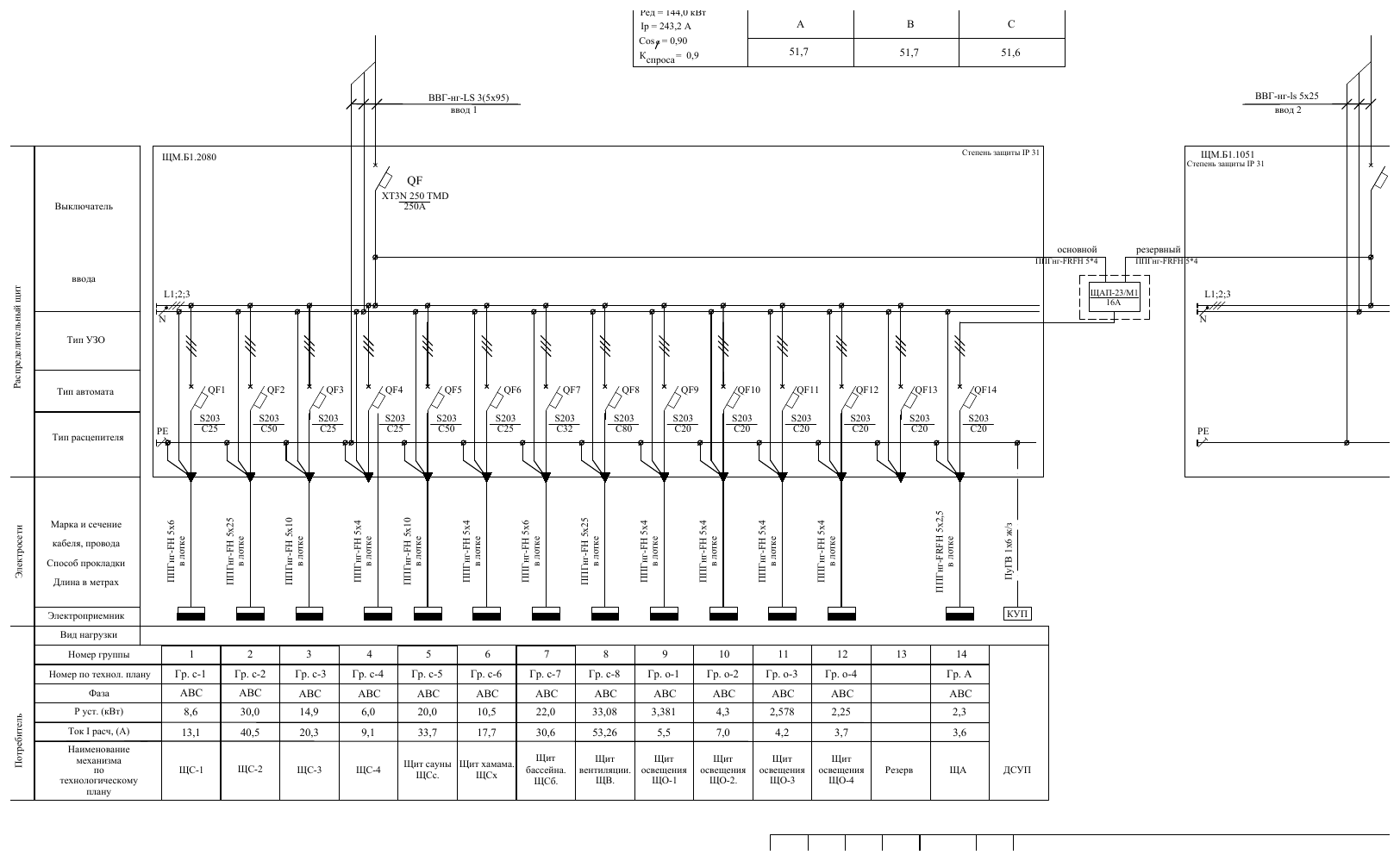

Однолинейные схемы
Подготовлены расчетные схемы ВРЩ, силовых щитов ЩС-1-ЩС-4, щита вентиляции, щитов освещения и щита автоматики.

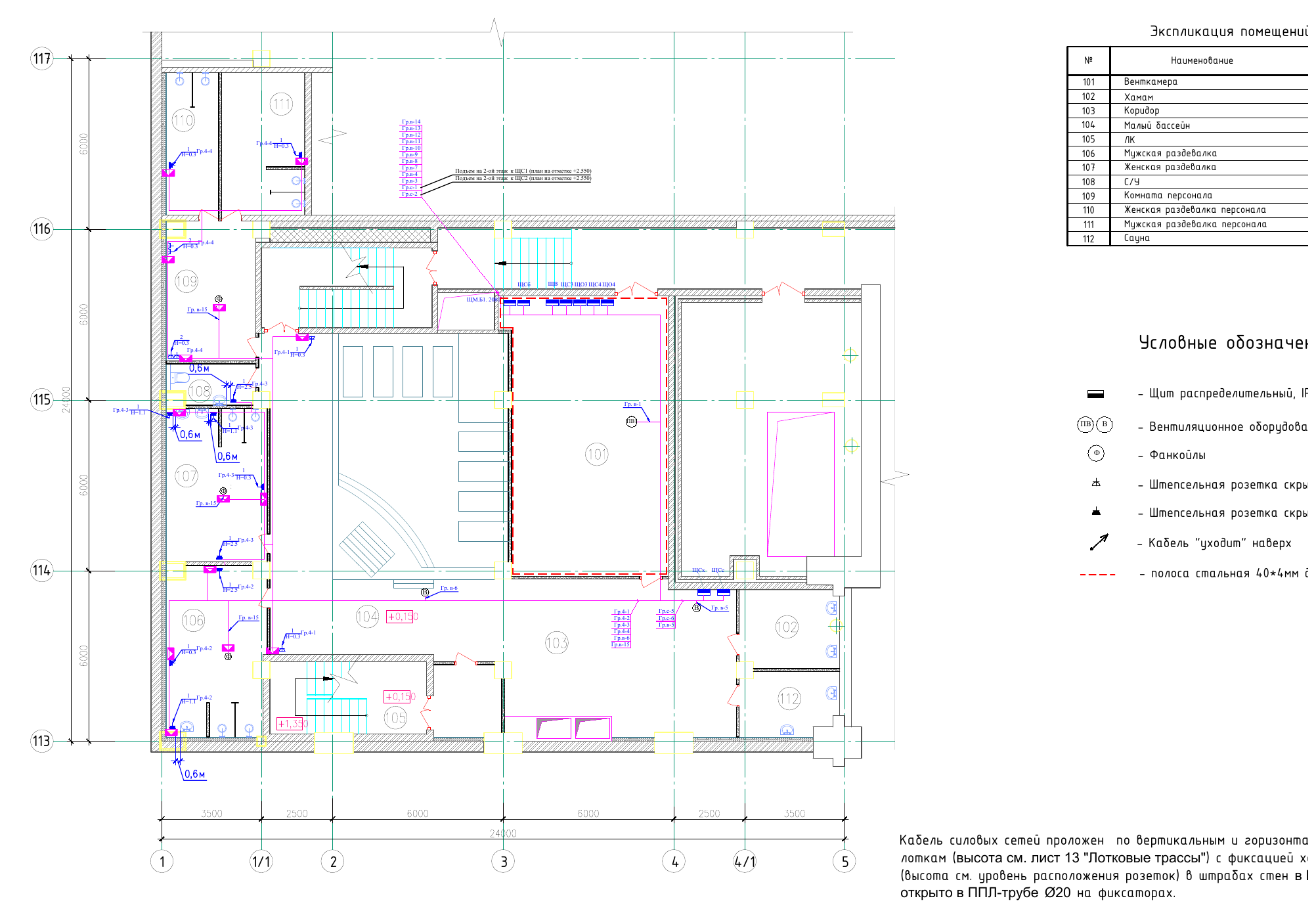

Силовые и розеточные сети
На планах показаны распределительные щиты, розетки IP20/IP54, вентиляционное оборудование, фанкойлы, подъемы кабелей и трассы групповых линий.

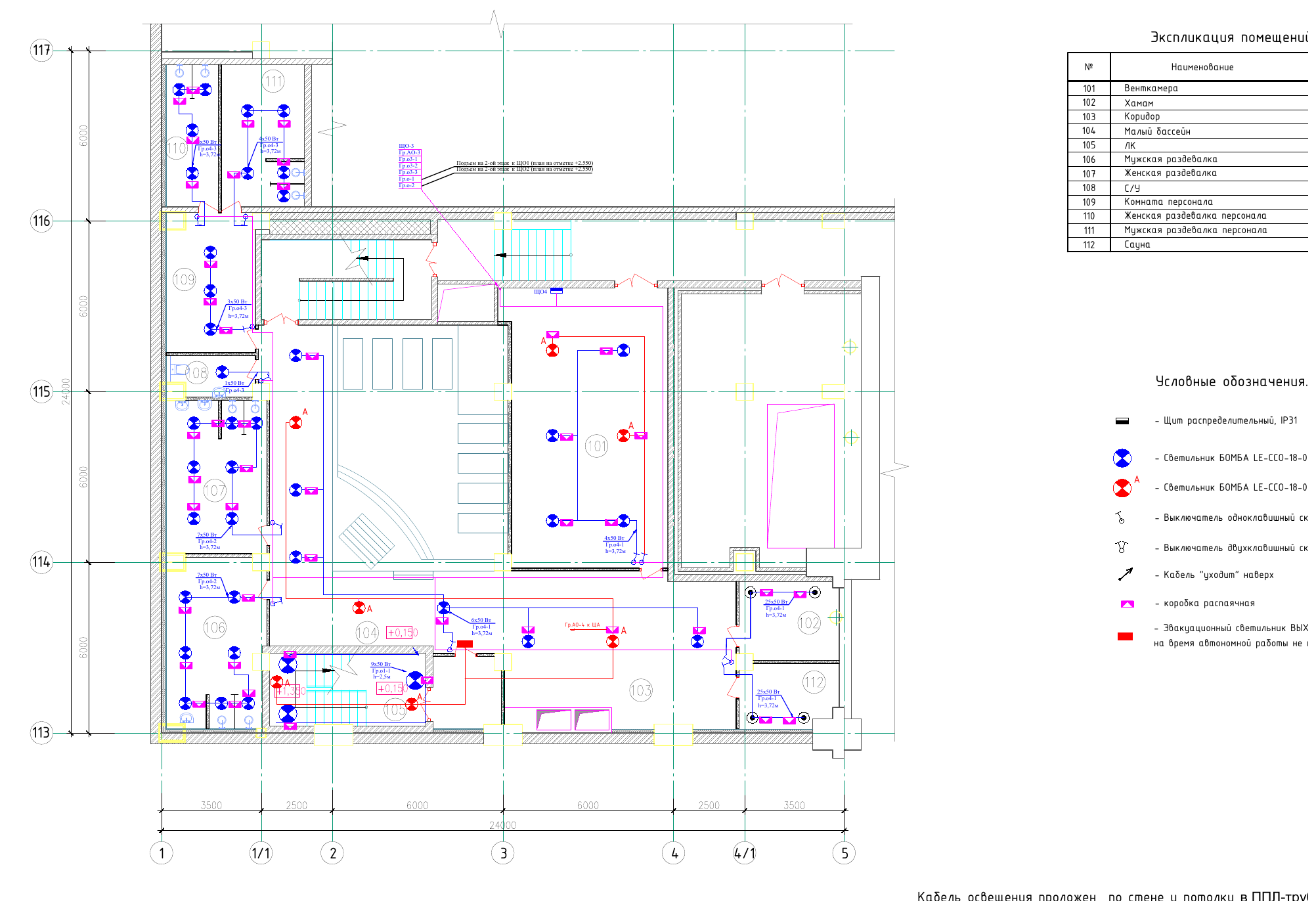

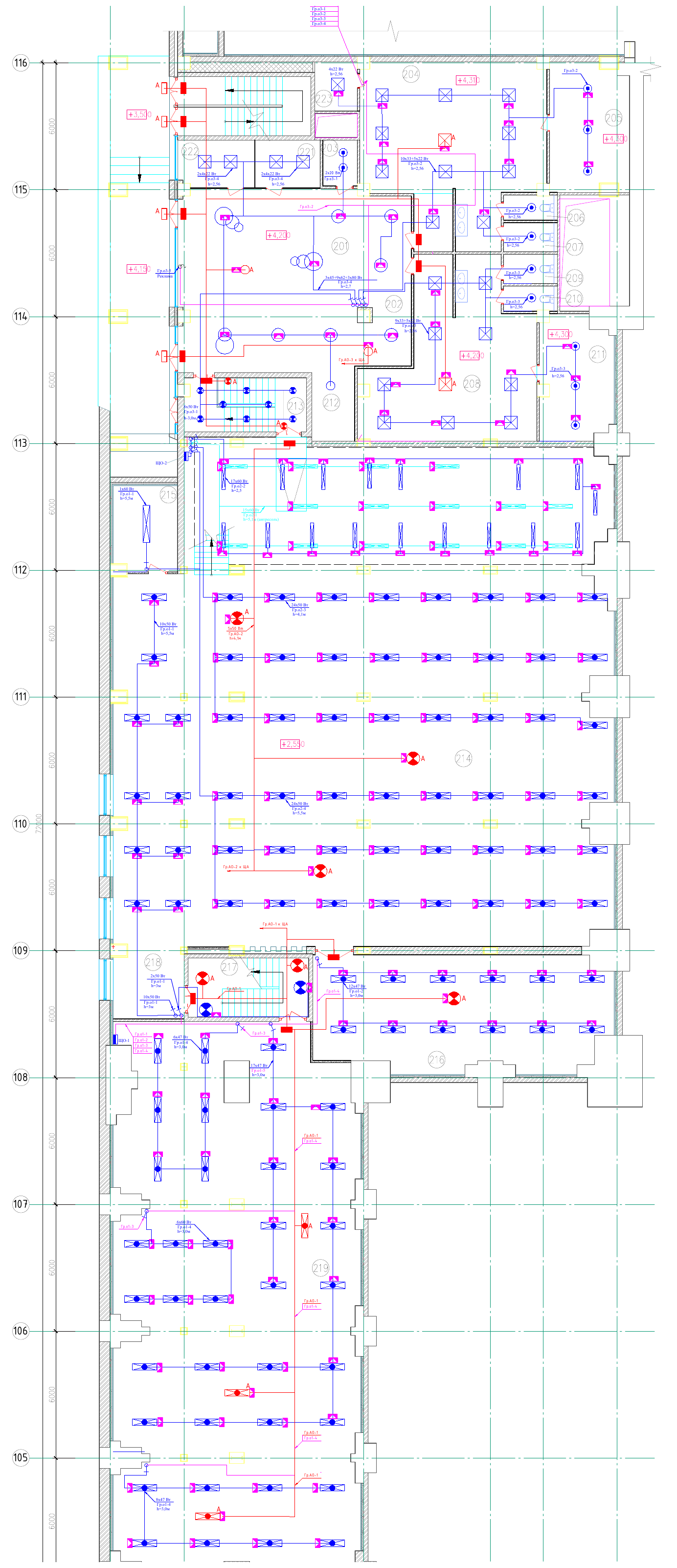

Освещение
Запроектированы рабочие светильники, аварийные светильники с автономной работой не менее 2 часов, эвакуационные указатели и выключатели.

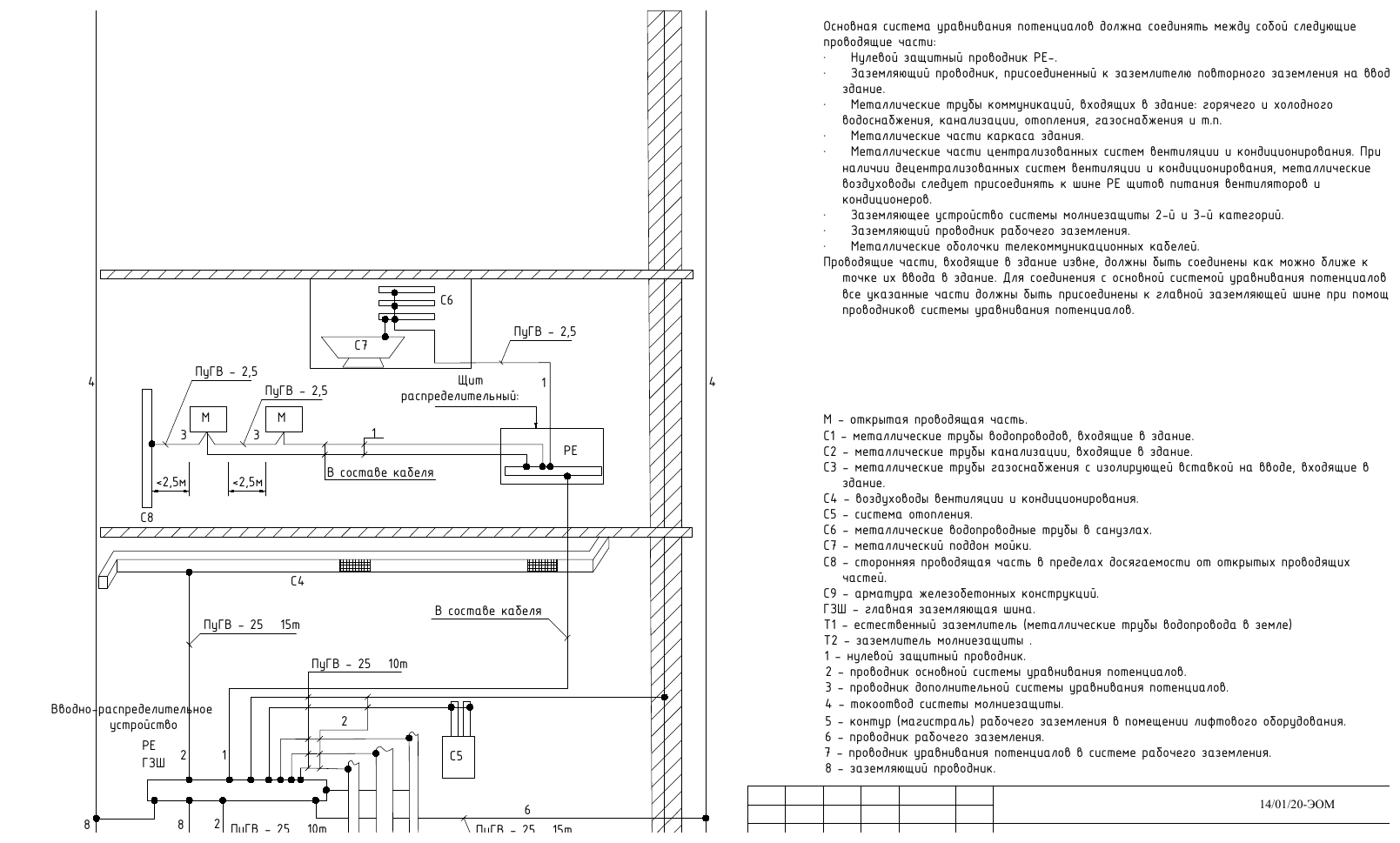

Уравнивание потенциалов
В проект включена схема основной и дополнительной системы уравнивания потенциалов для металлических частей, труб, вентиляции и защитных проводников.
Технические решения
Защита сетей
Распределительные щиты комплектуются аппаратами защиты от перегрузки и короткого замыкания по однолинейным схемам.
Отключение вентиляции
Кондиционеры, фанкойлы, вентиляторы и приточно-вытяжные установки отключаются при пожаре через независимый расцепитель в цепи управления.
Прокладка кабелей
Кабельные линии проходят по вертикальным и горизонтальным лоткам, в ППЛ-трубе, в штрабах стен, за потолком и через конструкции в металлических гильзах.
Фрагменты проектной документации
Документы и стандарты
В проекте использованы ПУЭ, СП по проектированию электроустановок жилых и общественных зданий, СНиП 23-05-95, ГОСТ Р 50571.15-97, СНиП 3.05.06-85, ГОСТ 31565-2012, ГОСТ Р 50571.28-2006 и НПБ 246-97.
Результат для заказчика
Заказчик получает комплект проектных решений для монтажа ВРЩ, распределительных щитов, силовых и розеточных сетей, рабочего и аварийного освещения, линий вентиляции, сауны, хамама и системы уравнивания потенциалов.
Связанные разделы
Вопросы и ответы
Почему для фитнес-центра выделяют несколько распределительных щитов?
В объекте разные группы потребителей: освещение, розетки, вентиляция, хамам, сауна, бассейн и автоматика. Раздельные щиты упрощают защиту, обслуживание и поиск неисправностей.
Зачем аварийное освещение отделять от рабочего?
Аварийное освещение должно сохранять работу при отключении основной сети и обеспечивать безопасную эвакуацию. Поэтому группы, светильники и питание показываются отдельно.
Что важно при монтаже кабелей в фитнес-центре?
Нужно соблюдать трассы проекта, использовать негорючие кабели, защищать проходы через конструкции, не разрывать PE-проводник через розетки и сохранять доступ к местам соединений.
