Проект электроснабжения коттеджа 145 м²
Разработан проект электрооборудования коттеджа в Московской области: распределительные щиты ЩР-1 и ЩР-2, силовые и розеточные группы, освещение, система уравнивания потенциалов, контур заземления, молниезащита и спецификация оборудования.
Карточка проекта
| Объект | Коттедж площадью 145 м² |
|---|---|
| Локация | Московская область, деревня Газарово |
| Раздел | Электрооборудование коттеджа |
| Стадия | П |
| Категория надежности | III |
| Питающая сеть | 380/220 В, 50 Гц |
| Система заземления | TN-C-S |
| Основные щиты | ЩР-1 на 72 модуля IP31 и ЩР-2 на 36 модулей IP31 |
Задача
Подготовить проект электроснабжения коттеджа с раздельными щитами по этажам и группам, учесть бытовые и инженерные потребители, освещение, защитные меры, заземление и молниезащиту.
Исходные условия
Питание принято трехфазным, с системой TN-C-S. Нагрузки распределены между ЩР-1 и ЩР-2, а линии к розеткам, освещению и стационарному оборудованию разведены по планам этажей.
Ключевые параметры
| Параметр | Значение | Решение в проекте |
|---|---|---|
| ЩР-1 | 72 модуля IP31, 38,6 кВт установленной мощности, 19,1 кВт расчетной нагрузки | От щита питаются основные группы 1-го этажа, кухня, гостиная, технические помещения, уличные розетки, фасадная подсветка и часть инженерных потребителей. |
| ЩР-2 | 36 модулей IP31, 8,4 кВт установленной мощности, 5,0 кВт расчетной нагрузки | Отдельно запитаны группы 2-го этажа: розетки, освещение, кондиционеры, слаботочный щит и вспомогательные линии. |
| Защитные аппараты | Автоматы и дифференциальные автоматы ABB, ток утечки 30 мА | Розеточные и влажные зоны защищены отдельными аппаратами, чтобы неисправность одной группы не отключала весь коттедж. |
| Кабельные линии | ВВГнг(А)-LS 5x4, 3x4, 3x2,5 и 3x1,5 | Сечения разделены по назначению линий: вводы, силовые потребители, розеточные группы и освещение. |

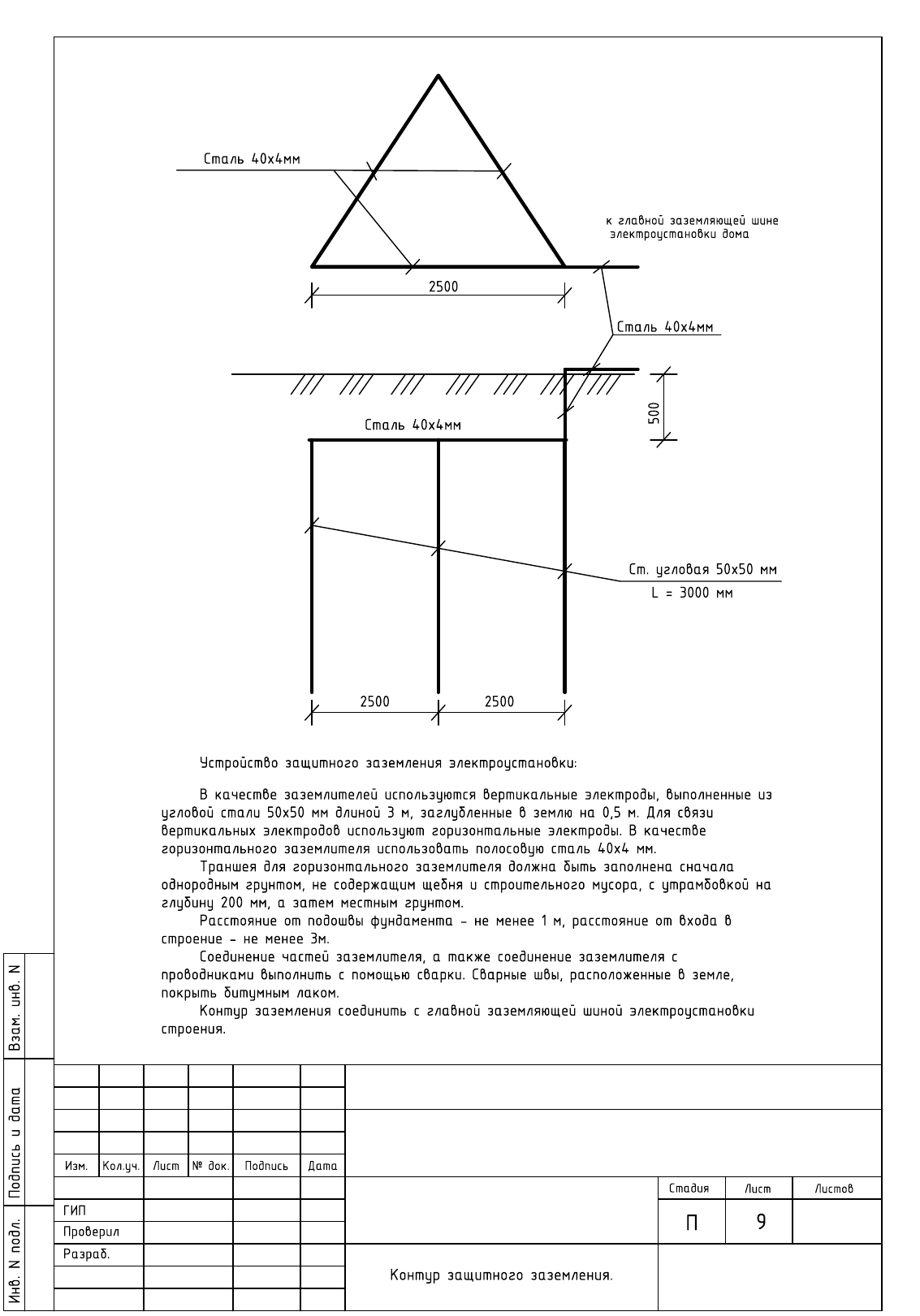

| Контур заземления | Вертикальные электроды 50x50 мм, полоса 40x4 мм, расчетное сопротивление 9,8 Ом | Расчет укладывается в требование до 10 Ом; при большем фактическом сопротивлении после монтажа добавляются электроды. |
| Молниезащита | III категория, молниеприемник на дымовой трубе, токоотводы из оцинкованной стали 8 мм | Система молниезащиты объединена с заземляющим устройством электроустановки. |
Что вошло в проект
Распределительные щиты
Подготовлены однолинейные схемы ЩР-1 и ЩР-2 с вводными аппаратами, автоматами, дифференциальной защитой, контакторами и пофазным распределением нагрузки.
Силовые и розеточные группы
На планах показаны розетки IP21 и IP44, выводы для стационарного оборудования, кухонные линии, уличные розетки, кондиционеры, стиральная и сушильная машины.
Освещение
Разработаны планы освещения этажей с группами выключателей, линиями к светильникам, фасадной подсветкой, освещением террасы и технических помещений.
Заземление и молниезащита
В проект включены контур заземления, расчет сопротивления, система уравнивания потенциалов, молниеприемник, токоотводы и подключение к общему заземляющему устройству.
Технические решения
Разделение по щитам
ЩР-1 и ЩР-2 разделяют нагрузки первого и второго этажей. Для эксплуатации это удобнее: при обслуживании отдельной зоны не требуется отключать весь дом.
Защита розеточных групп
Розеточные линии защищены дифференциальными автоматами с током утечки 30 мА. Для влажных помещений и наружных розеток предусмотрены отдельные группы.
Пофазное распределение
В расчетах показана нагрузка по L1, L2 и L3. Такое распределение помогает избежать перекоса фаз при одновременной работе бытовых и инженерных потребителей.
Фрагменты проектной документации
Документы и стандарты
В проекте использованы ПУЭ, СП 31-110-2003, СНиП 23-05-95, ГОСТ Р 50571.15-97 и СНиП 3.05.06-85. Эти требования учитывались при выборе кабелей, аппаратов защиты, способов прокладки, заземления и молниезащиты.
Результат для заказчика
Заказчик получает комплект проектных решений для монтажа электрики коттеджа: однолинейные схемы ЩР-1 и ЩР-2, планы электрооборудования и освещения, решения по ДСУП, контуру заземления, молниезащите и спецификацию материалов.
Связанные разделы
Вопросы и ответы
Зачем в коттедже делать два распределительных щита?
Разделение на ЩР-1 и ЩР-2 упрощает прокладку групповых линий и дальнейшее обслуживание. При неисправности или доработке одной зоны не требуется отключать все помещения коттеджа.
Почему в проекте отдельно рассчитан контур заземления?
Для системы TN-C-S нужен надежный защитный проводник и заземляющее устройство. В проекте рассчитано сопротивление 9,8 Ом; после монтажа его проверяют измерением, а при превышении добавляют электроды.
Что важно перед монтажом электрики в коттедже?
Нужно сверить проект с фактической расстановкой кухни, санузлов, кондиционеров, котельного оборудования, наружных розеток и подсветки. Поздние изменения обычно затрагивают щит, кабельные трассы и отделку.
