Проект электрооборудования квартиры
Разработан проект электрооборудования квартиры: распределительный щит ЩК, силовые и розеточные группы, электроосвещение, теплый пол, дополнительная система уравнивания потенциалов и спецификация оборудования.
Карточка проекта
| Объект | Квартира в жилом доме |
|---|---|
| Раздел | Электрооборудование, групповые сети и электроосвещение |
| Стадия | П |
| Категория надежности | III |
| Питающая сеть | 380 В, 50 Гц, трехфазный ввод |
| Система заземления | TN-C-S |
| Учет электроэнергии | В существующем этажном щите УЭРМ |
| Состав документации | Общие данные, однолинейная схема, планы электрооборудования, электроосвещения и теплого пола, схема ДСУП, спецификация оборудования и материалов. |
Задача
Подготовить проект квартиры для безопасного монтажа розеточных групп, освещения, стационарных бытовых потребителей, теплого пола и системы уравнивания потенциалов в санузле.
Исходные условия

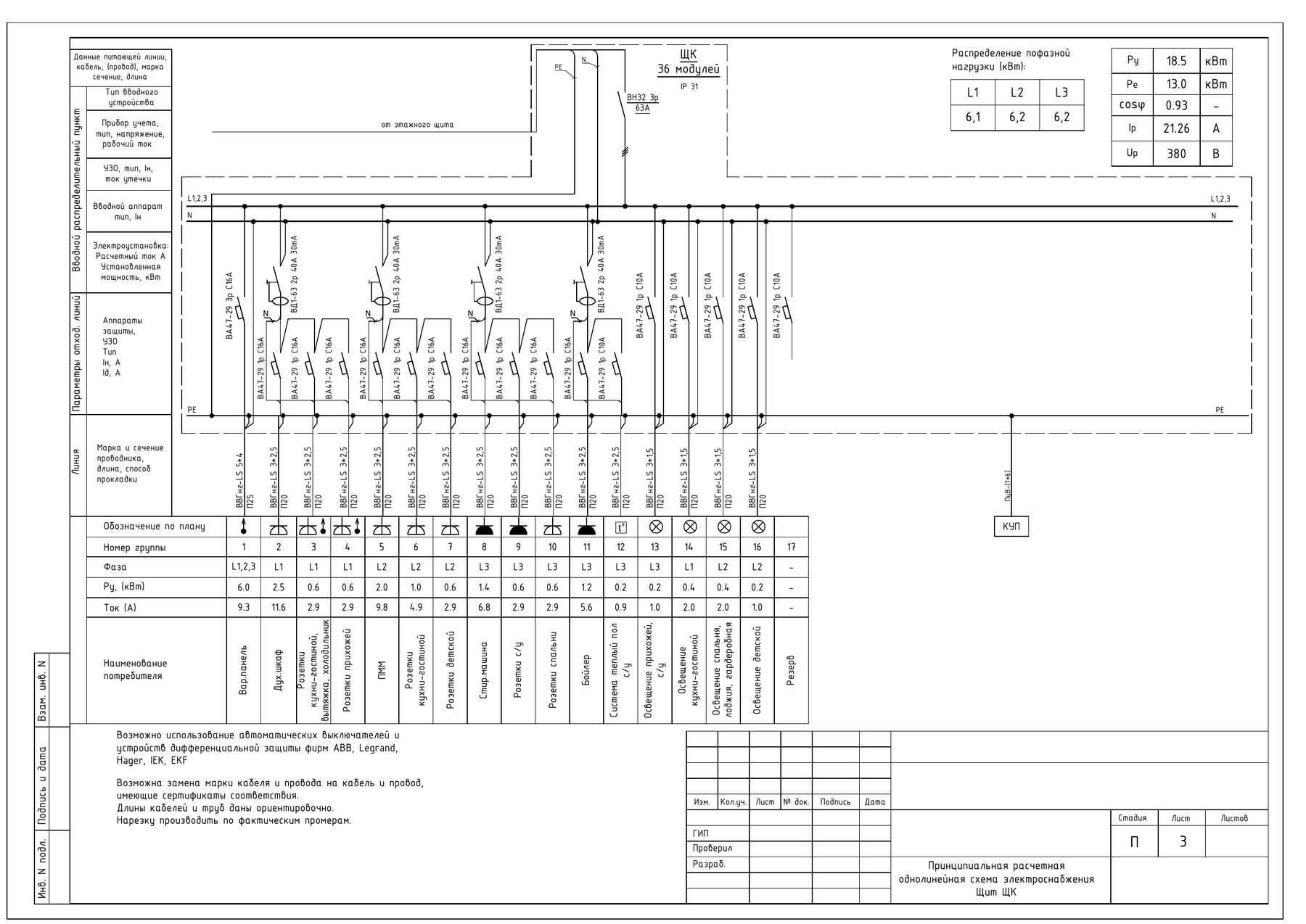

Питание квартиры принято от существующего стояка жилого дома. Для распределения электроэнергии предусмотрен квартирный щит ЩК с аппаратами защиты по однолинейной схеме.
Ключевые параметры
| Параметр | Значение | Решение в проекте |
|---|---|---|
| Распределительный щит | ЩК, 36 модулей, IP31 | В щите размещены вводной аппарат, УЗО и автоматические выключатели для 17 групп. |
| Вводной аппарат | ВН32, 3P, 63 А | Питание квартиры заведено от этажного щита трехфазной линией. |
| Установленная мощность | 18,5 кВт | Основные нагрузки: варочная панель, духовой шкаф, посудомоечная машина, стиральная машина, бойлер, розетки и освещение. |
| Расчетная нагрузка | 13,0 кВт | Расчет выполнен с учетом коэффициента мощности 0,93 и пофазного распределения 6,1 / 6,2 / 6,2 кВт. |
| Кабельные линии | ВВГнг-LS 5x4, 3x2,5 и 3x1,5 | Силовые линии, розетки и освещение разделены по назначению и сечениям. |
| Защита розеточных групп | УЗО 40 А, 30 мА | Для розеточных линий и помещений с повышенным риском применена дифференциальная защита. |
Что вошло в проект

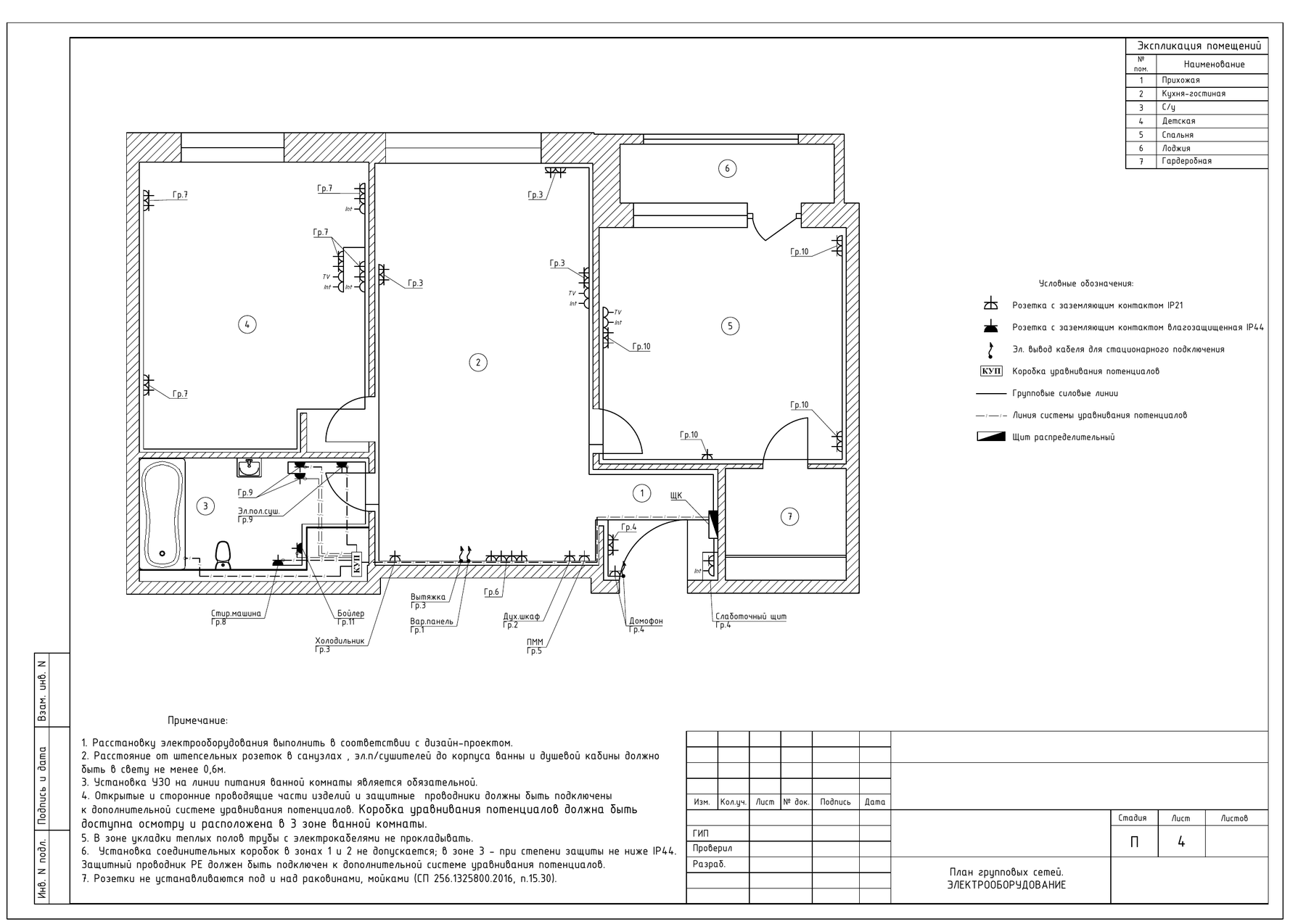

Силовые группы
Отдельные линии выделены для варочной панели, духового шкафа, посудомоечной машины, стиральной машины, бойлера, розеток кухни-гостиной, санузла, спальни и детской.
Электроосвещение
На плане показаны выключатели, проходные переключатели, потолочные светильники, люстры, бра, выводы электрокабеля и линии освещения по группам.

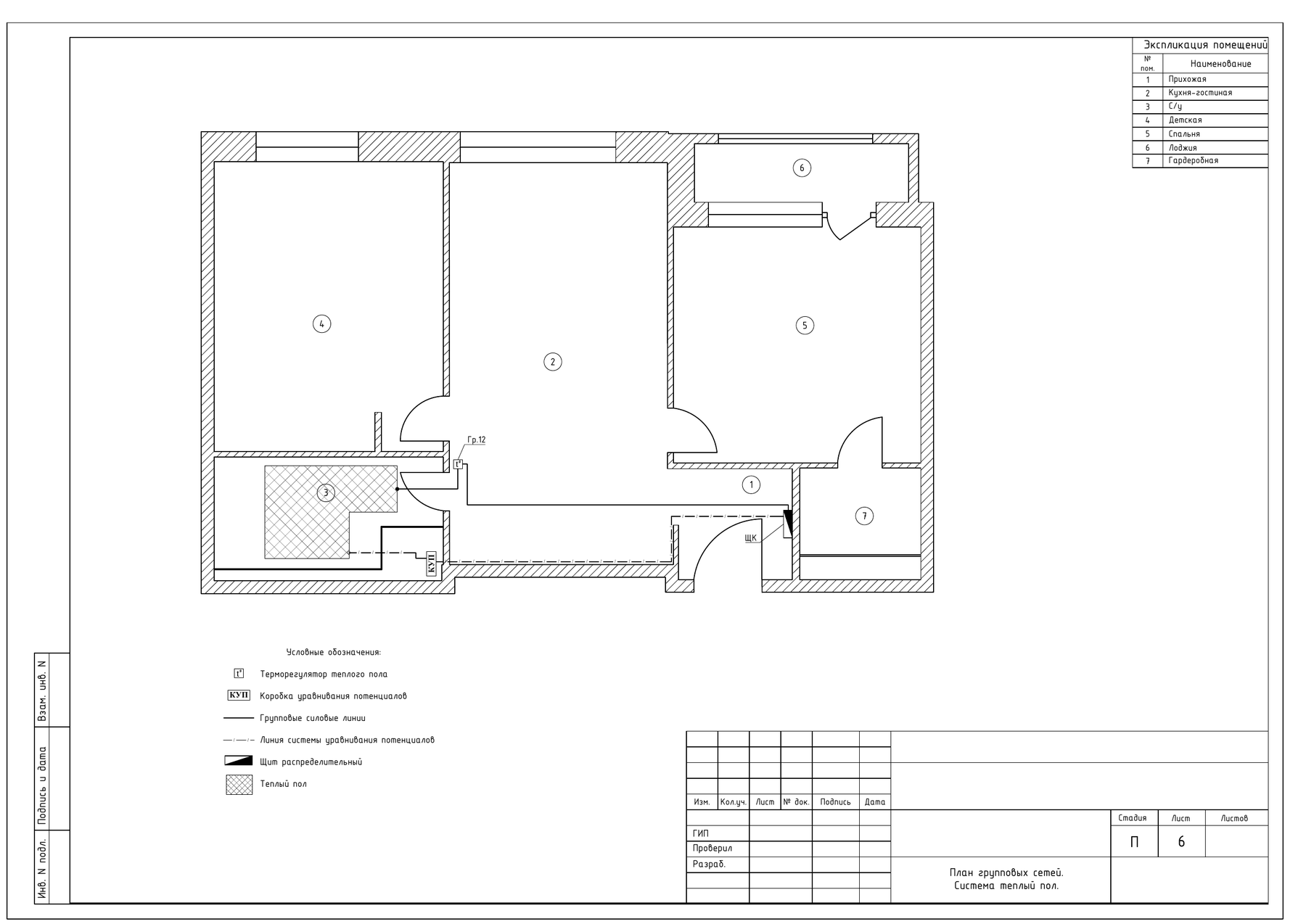

Теплый пол
Для санузла предусмотрена отдельная группа теплого пола с терморегулятором и подключением металлической оболочки кабеля к системе уравнивания потенциалов.
ДСУП
В проект включена коробка уравнивания потенциалов и проводники ПуВ к корпусу ванны, розеткам санузла, бойлеру, полотенцесушителю и инженерным стоякам.
Технические решения
Прокладка кабелей
Групповые сети выполняются кабелем с медными жилами в негорючей оболочке. Прокладка предусмотрена за потолками, в пустотах перегородок, по стенам под штукатуркой и в подготовке пола.
Санузел
Розетки в санузле принимаются во влагозащищенном исполнении IP44 и размещаются с учетом расстояния от ванны и душевой кабины. Установка УЗО для ванной комнаты обязательна.
Защитный проводник
PE-проводник не подключается шлейфом через розетки. Для ответвлений используется технологическая петля или сжим, чтобы сохранялась непрерывность защитной линии.
Фрагменты проектной документации
Документы и стандарты
В проекте использованы ПУЭ, СП 256.1325800.2016, СП 52.13330.2011, ГОСТ Р 50571.15-97 и СНиП 3.05.06-85. Эти документы учитывались при выборе кабельных линий, аппаратов защиты, способов прокладки, требований к санузлу и системе уравнивания потенциалов.
Результат для заказчика
Заказчик получает комплект проектных решений для монтажа квартирного щита, розеточных и осветительных групп, теплого пола, линий стационарной техники и дополнительной системы уравнивания потенциалов.
Связанные разделы
Вопросы и ответы
Зачем в квартире нужен отдельный проект электрооборудования?
Проект фиксирует нагрузки, группы, трассы, защитные аппараты и требования к монтажу. По нему проще собрать щит, развести линии и проверить, что мощные потребители не посажены на одну группу.
Почему санузел выделен отдельно?
В санузле выше требования к защите от поражения электрическим током. Поэтому розетки принимаются во влагозащищенном исполнении, линии защищаются УЗО, а открытые проводящие части подключаются к ДСУП.
Можно ли менять оборудование из спецификации?
Замена допустима на оборудование с эквивалентными техническими характеристиками и действующими сертификатами. Номиналы защитных аппаратов и сечения кабелей должны соответствовать расчетным решениям проекта.
