Исполнительная документация обогрева кровли и водостоков
Комплект исполнительных листов по кабельной системе обогрева склада №3, столовой и навеса дебаркадера: расположение нагревательных секций, распределительные коробки, силовые линии, соединительные и концевые муфты.
Карточка объекта
| Документация | Исполнительная документация кабельной системы обогрева кровли и водостоков |
|---|---|
| Объекты в комплекте | Склад №3, столовая, навес дебаркадера |

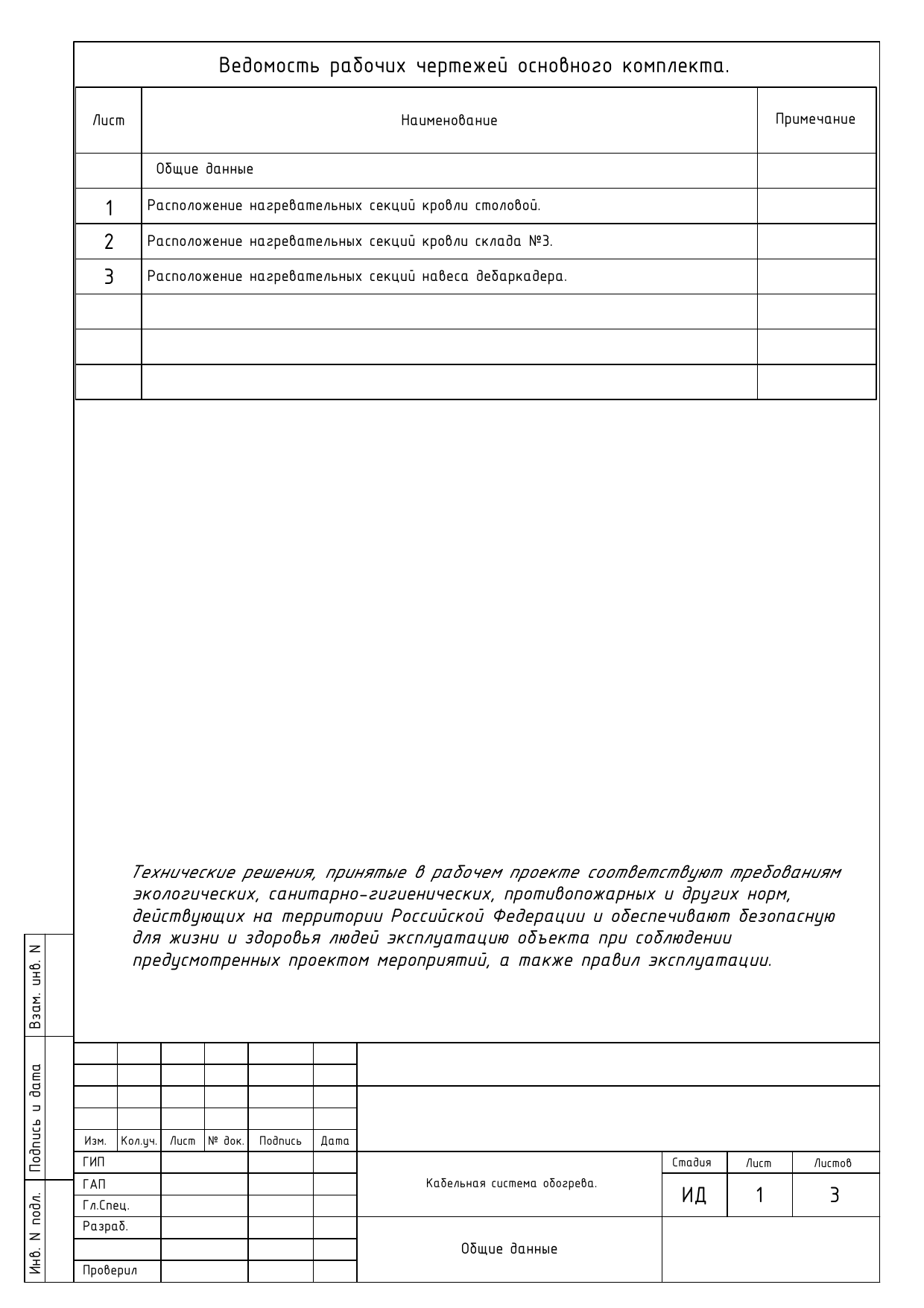

| Состав PDF | Титульный лист, общие данные, расположение нагревательных секций кровли столовой, кровли склада №3 и навеса дебаркадера |
| Нагревательный кабель | ДЕВИ Snow-30T |
| Силовые линии | ВВГнг(А)-LS 3х2,5 |
| Щиты подключения | ЩУСО-4/1-CRT02, ЩУСО-3/1-CRT02, ЩУСО-1/1-CRT02 |
Задача документации
Зафиксировать фактическое расположение кабельной системы обогрева на трех участках объекта и показать, какие нагревательные секции, коробки, муфты и силовые кабели относятся к каждой зоне.
Что важно для эксплуатации
По таким листам обслуживающая организация видит, где проложены нагревательные секции, к каким коробкам и щитам они подходят, какой кабель использован на силовых линиях и где находятся соединительные и концевые муфты.
Состав кабельного обогрева по листам
| Участок | Секции | Подключение | Что видно на листе |
|---|---|---|---|

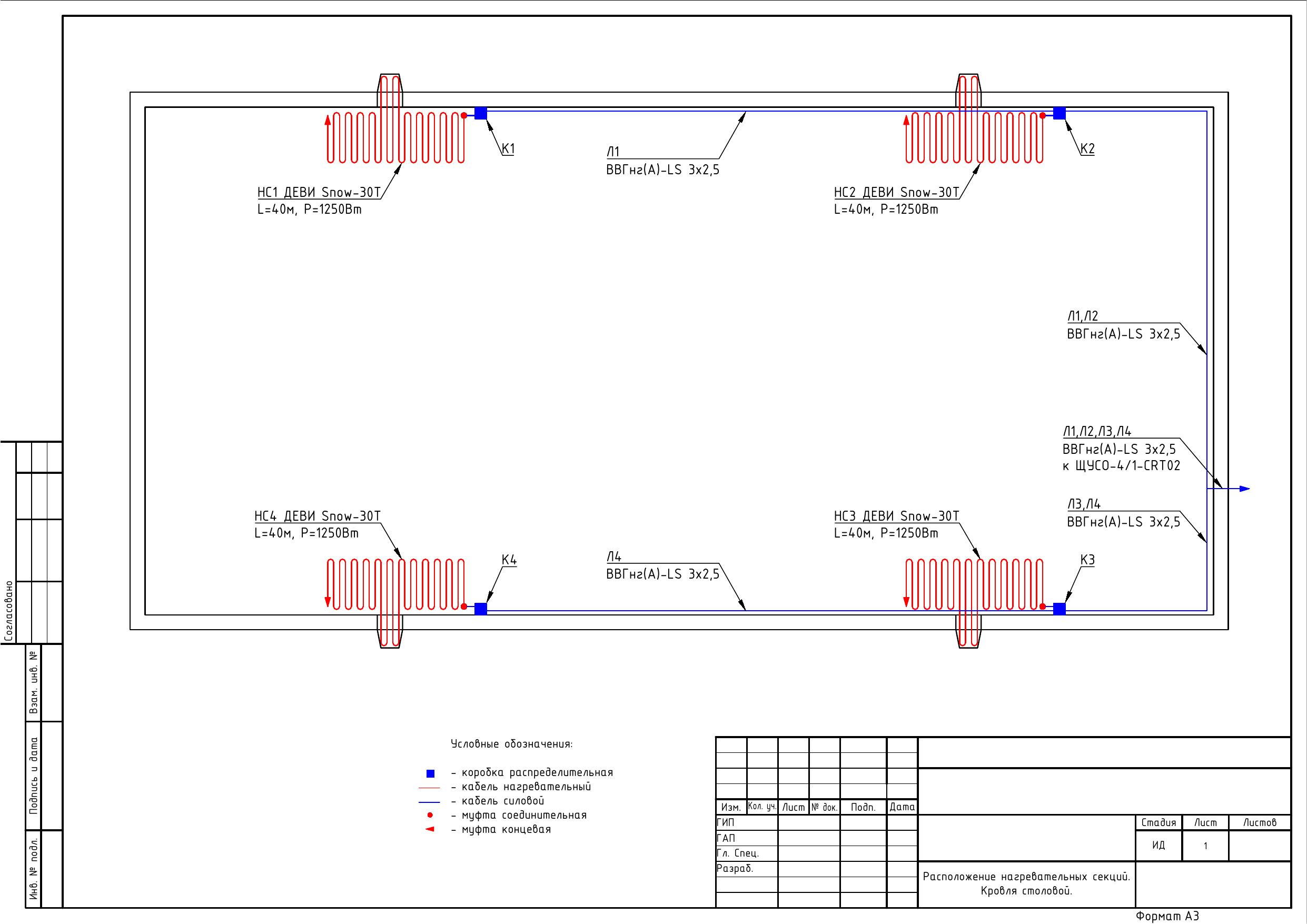

| Кровля столовой | 4 секции ДЕВИ Snow-30T: НС1-НС4, по 40 м и 1250 Вт каждая | Л1-Л4 ВВГнг(А)-LS 3х2,5 к ЩУСО-4/1-CRT02 | Четыре зоны обогрева, распределительные коробки К1-К4, соединительные и концевые муфты. |

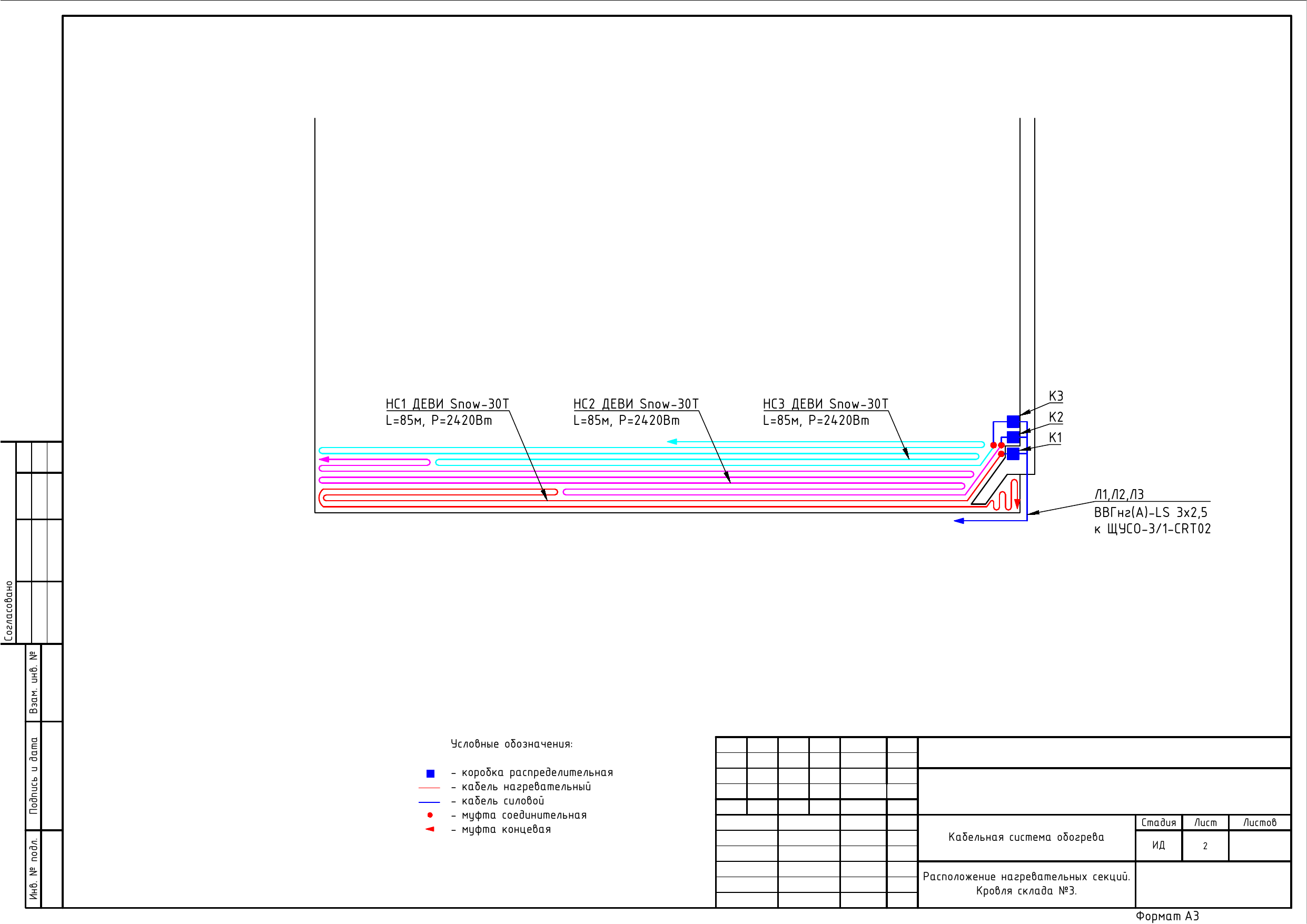

| Кровля склада №3 | 3 секции ДЕВИ Snow-30T: НС1-НС3, по 85 м и 2420 Вт каждая | Л1-Л3 ВВГнг(А)-LS 3х2,5 к ЩУСО-3/1-CRT02 | Три протяженные секции на кровле, коробки К1-К3 и трасса силового кабеля. |

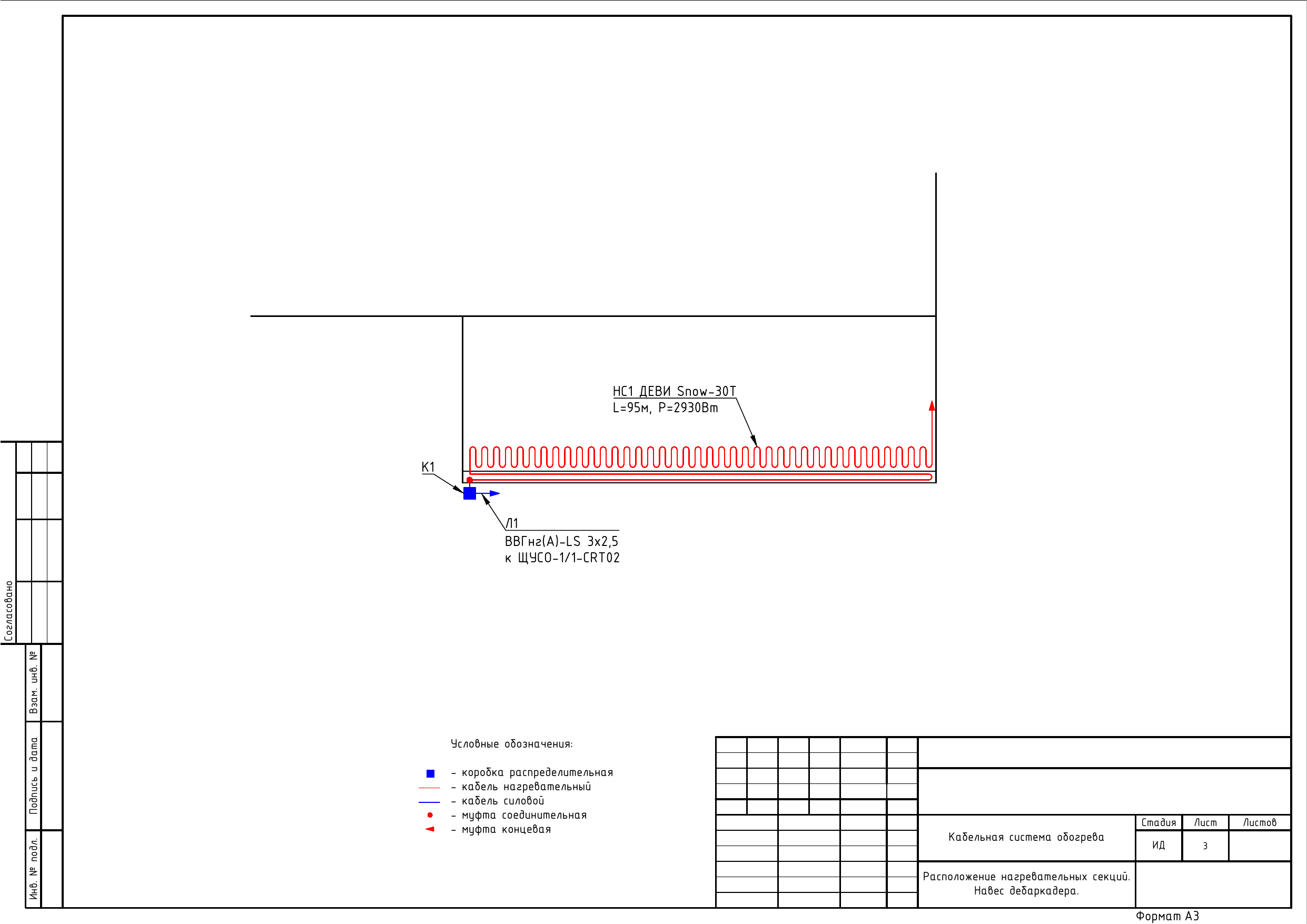

| Навес дебаркадера | 1 секция ДЕВИ Snow-30T: НС1, 95 м и 2930 Вт | Л1 ВВГнг(А)-LS 3х2,5 к ЩУСО-1/1-CRT02 | Одна секция по краю навеса, коробка К1, силовая линия и муфты. |
Что вошло в исполнительные листы
Нагревательные секции
На листах указаны номера секций, марка ДЕВИ Snow-30T, длина и мощность каждой секции. Это помогает быстро сопоставить участок кровли с конкретной цепью обогрева.
Силовые линии
Для подключения секций показаны линии ВВГнг(А)-LS 3х2,5. На схемах отмечено, к каким щитам ЩУСО уходят линии от кровли столовой, склада №3 и навеса дебаркадера.
Коробки и муфты
Условные обозначения показывают распределительные коробки, нагревательный и силовой кабель, соединительные муфты и концевые муфты. Это важно для диагностики и обслуживания системы.
Разделение по зонам
Документация разделяет обогрев столовой, склада №3 и навеса. Благодаря этому можно обслуживать участки отдельно и быстрее искать нужную линию или секцию.
Фрагменты исполнительной документации
Результат для заказчика
Заказчик получил исполнительный комплект, по которому можно обслуживать кабельный обогрев кровли и водостоков: видеть расположение секций, трассы силовых линий, места коробок и муфт, а также принадлежность каждой зоны к своему щиту управления обогревом.
Связанные разделы
Вопросы и ответы
Зачем по кабельному обогреву нужна исполнительная документация?
Она фиксирует фактическое расположение секций, коробок, муфт и силовых линий. Без таких листов обслуживание превращается в поиск трасс и цепей на кровле.
Можно ли по этому PDF подобрать систему обогрева для другого объекта?
Нет. Этот PDF показывает конкретный выполненный объект. Для нового здания нужны свои длины секций, мощности, зоны обогрева, трассы кабелей и щиты управления.
