Распределительный щит РЩ под заказ в СПб
Распределительный щит получает питание от ВРУ, ГРЩ или НКУ и разводит его по группам: освещение, розеточные линии, вентиляция, кассовая зона, холодильное оборудование, серверная, ворота, зарядные устройства, отдельные арендаторы или производственные участки.
Мы собираем РЩ под фактические нагрузки объекта: считаем количество групп, номиналы автоматических выключателей, дифференциальную защиту, запас модулей, клеммные группы, ввод кабелей и маркировку. Такой щит удобен для эксплуатации, ремонта и дальнейшего расширения помещения.
Что входит в состав РЩ
Ввод и защита
- •вводной автоматический выключатель или рубильник
- •ограничение по выделенной мощности и кабельному вводу
- •подбор номинала под расчетную нагрузку
Групповые линии
- •автоматы освещения, розеток и оборудования
- •дифференциальные автоматы или устройства защитного отключения
- •разделение линий по зонам и арендаторам
Клеммы и шины
- •нулевые и защитные шины
- •клеммные группы для отходящих кабелей
- •запас места для подключения новых линий
Маркировка
- •подписи групп на аппаратах
- •маркировка кабелей и клемм
- •таблица линий для эксплуатации
Корпус
- •навесное или напольное исполнение
- •IP31, IP54 или другой класс под помещение
- •ввод кабелей сверху, снизу или через кабельный отсек
Документы
- •однолинейная электрическая схема
- •спецификация автоматов и клемм
- •паспорта примененных изделий и комплект для исполнительной документации

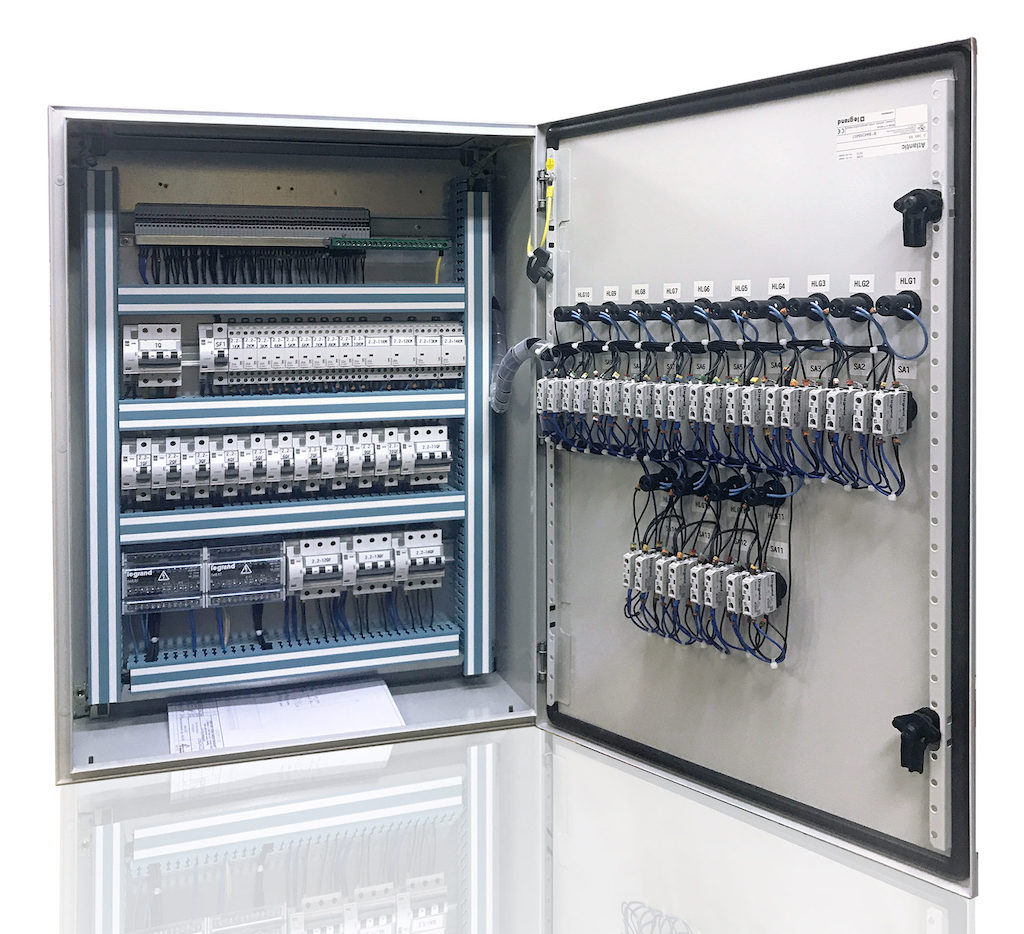

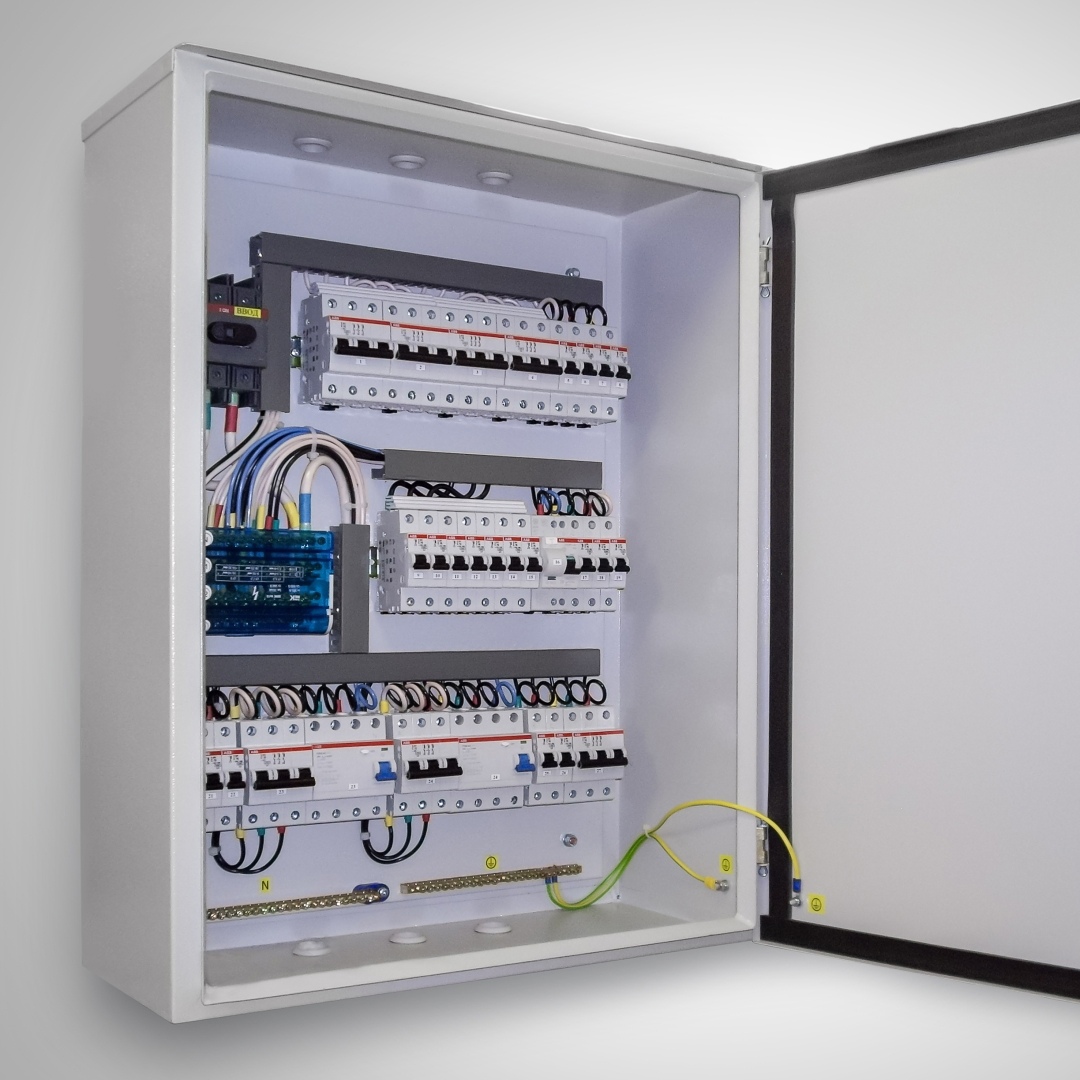

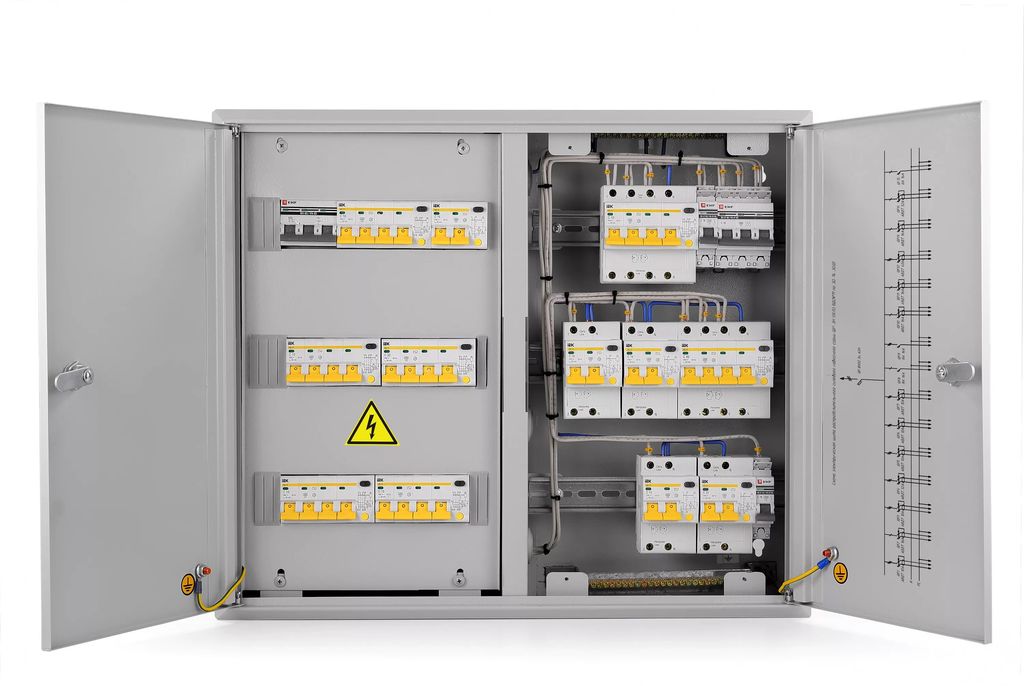

Примеры распределительных щитов
Производство и проверка
РЩ собирается на производстве по однолинейной электрической схеме или согласованному списку групп. Проверяем посадку аппаратов, соответствие номиналов, затяжку соединений, разводку нулевых и защитных шин, маркировку клемм и удобство подключения отходящих кабелей.
В коммерческих помещениях РЩ часто обслуживает разные зоны и ответственных лиц, поэтому особое внимание уделяем читаемым подписям групп, запасу места в корпусе и понятной схеме для эксплуатации.
Стоимость и сроки изготовления
Распределительный щит дешевле ГРЩ, но цена быстро растет при большом количестве линий, дифференциальной защите, раздельных группах арендаторов, требованиях к IP и запасе места под развитие объекта.
| Исполнение | Стоимость | Срок | Что входит |
|---|---|---|---|
| Базовый РЩ по готовой схеме | от 15 000 ₽ за сборку | от 5 рабочих дней | сборка корпуса, установка аппаратов, расключение, маркировка |
| РЩ для магазина или офиса | обычно от 35 000-75 000 ₽ | от 5-7 рабочих дней | вводной аппарат, группы освещения и розеток, устройства защитного отключения, клеммы |
| РЩ для склада или технической зоны | обычно от 60 000-140 000 ₽ | от 7-12 рабочих дней | больше отходящих линий, отдельные группы оборудования, запас модулей, усиленная маркировка |
| РЩ с нестандартной автоматикой | расчет по схеме | после согласования алгоритмов | реле, контакторы, сигнальные цепи, блокировки, отдельные требования к корпусу |
Частые вопросы
Как понять, сколько групп делать в распределительном щите?
Группы считают по зонам и нагрузкам: освещение, розетки, вентиляция, кассы, холодильное оборудование, ворота, серверная, отдельные арендаторы. Лучше не смешивать критичные линии с бытовыми розетками, чтобы отключение одной группы не останавливало весь объект.
Нужно ли оставлять запас модулей в РЩ?
Да. Для коммерческих помещений обычно оставляют запас под новые линии, перенос оборудования, дополнительную рекламу, кассы или рабочие места. Без запаса любое расширение превращается в замену корпуса или установку второго щита рядом.
Что делать, если несколько арендаторов питаются от одного щита?
Линии лучше разделить по арендаторам и зонам, подписать автоматы, клеммы и кабели, а при необходимости предусмотреть отдельный учет или отдельные отключающие аппараты. Тогда обслуживание одного арендатора не мешает соседним помещениям.
Почему РЩ нельзя собрать просто по количеству автоматов?
Количество автоматов не показывает пусковые токи, длину кабелей, условия помещения, требования к УЗО, селективность и запас места. Для надежной работы важны номиналы, сечения, разделение линий, корпус, клеммы и маркировка.
