Проект прокладки питающих кабелей к ВРУ

Подготовлен проект прокладки двух питающих кабелей от существующего ВРУ к проектируемому вводно-распределительному устройству: однолинейная схема, трасса по зданию, участок в земле, подключение, учет и спецификация оборудования.

Что запроектировалиДва питающих кабеля 0,4 кВ, проектируемое ВРУ, учет электроэнергии, вводные аппараты и трассу между зданиями.
Что учли в проектеСуществующее ВРУ, систему TN-C-S, прокладку подземно и по лотку, подъем кабеля на этажи и требования к доступности трассы.
Однолинейная схема подключения проектируемого ВРУ
Однолинейная схема: два питающих кабеля от существующего ВРУ, вводные панели проектируемого ВРУ, учет и аппараты защиты.
IIIкатегория надежности
380/220 Втрехфазный ввод
2 кабеляпитание проектируемого ВРУ
4x150АВБШвнг(А)-LS
315 Арубильники во ВРУ

Карточка проекта

ОбъектПодключение проектируемого ВРУ от существующего вводно-распределительного устройства
ДокументацияПроектная документация, стадия П
НазначениеПрокладка питающих кабельных линий 0,4 кВ и подключение проектируемого ВРУ
Категория надежностиIII категория
Система заземленияTN-C-S

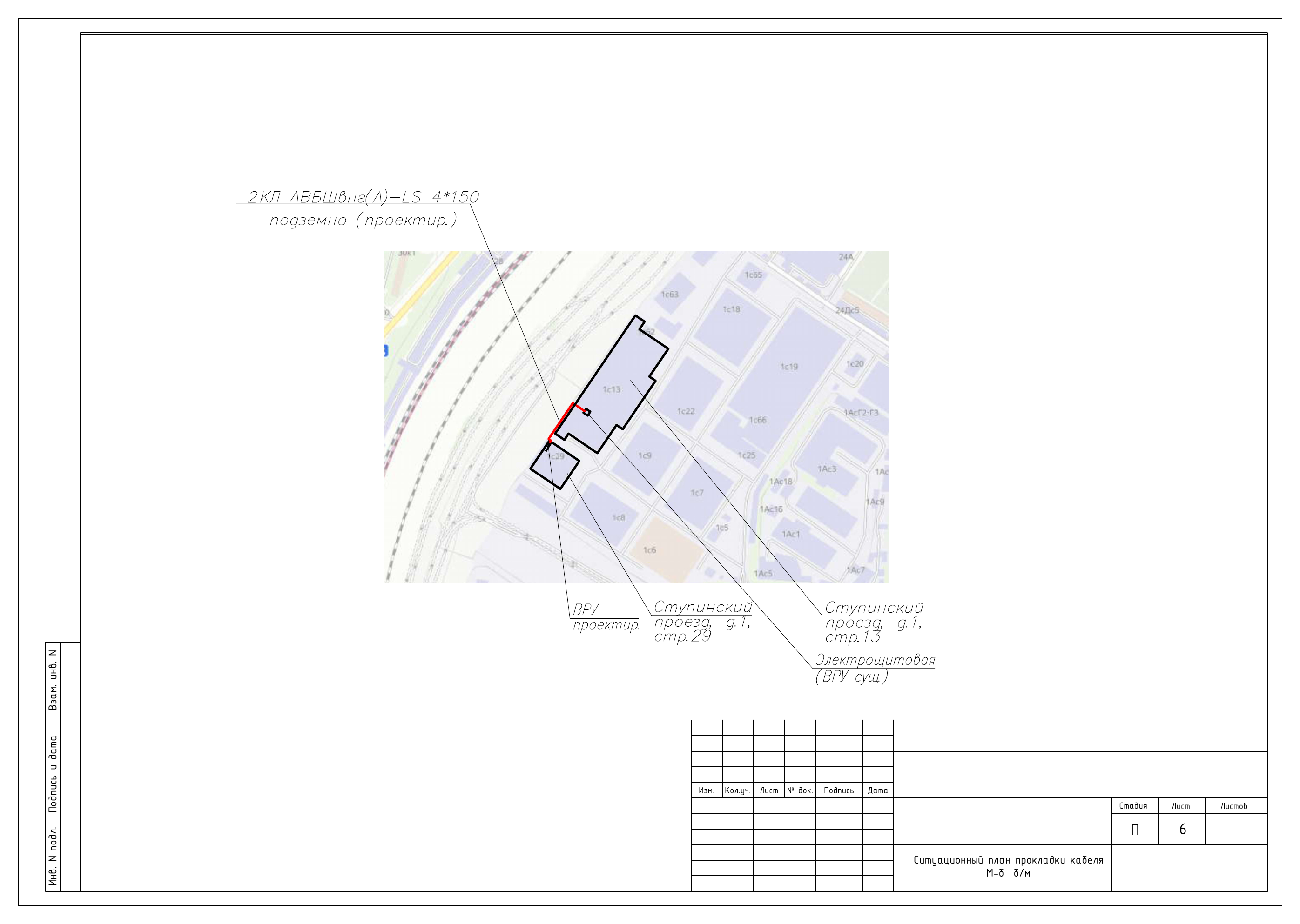

Состав работОднолинейная схема, планы прокладки кабеля, схема прокладки в земле, ситуационный план, спецификация оборудования и материалов.

Задача

Разработать проект подключения проектируемого ВРУ от существующего ВРУ с учетом трассы между зданиями, установки вводных аппаратов, приборов учета и кабельных линий нужного сечения.

Исходные условия

Электроснабжение предусмотрено от существующих сетей здания. В проектируемом ВРУ нужно разместить вводные панели, рубильники, трансформаторы тока и счетчики с возможностью опломбирования и снятия показаний.

Ключевые параметры

ПараметрЗначениеКак используется в проекте
Питающая сеть380/220 В, 50 ГцПо этим данным выполнена расчетная однолинейная схема ВРУ и выбраны аппараты вводных панелей.
Расчетная мощность150 кВт на вводНагрузка учитывается при выборе вводных аппаратов, кабельной линии и трансформаторов тока.
Расчетный ток242,74 АДля вводов применены аппараты 250 А и рубильники 315 А.
Кабельная линияАВБШвнг(А)-LS 4x150Две питающие линии проложены подземно и по лотку; суммарная длина кабеля в спецификации - 310 м.
Учет электроэнергииМеркурий 230 AR-03 CL, трансформаторы тока 250/5 АПриборы учета размещены в проектируемом ВРУ с устройством опломбирования.
Корпуса ВРУTITAN IEK 2000x600x450, IP31В проекте показано расположение панелей ВРУ-1 и ВРУ-3 с вводными и распределительными секциями.

Что вошло в проект

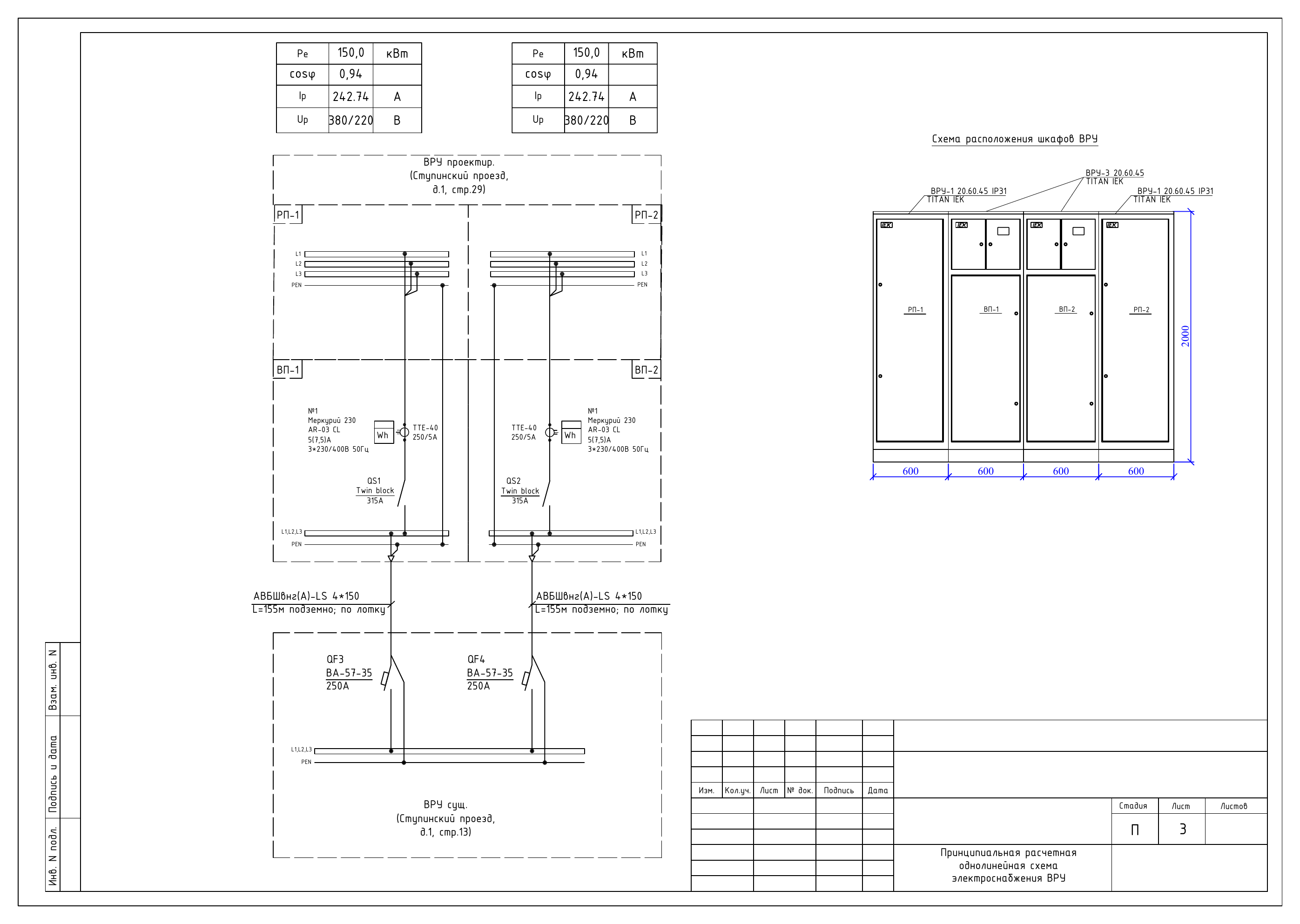

Однолинейная схема ВРУ

Показаны существующее и проектируемое ВРУ, два питающих кабеля, вводные автоматы, рубильники, приборы учета, трансформаторы тока и компоновка шкафов.

Планы прокладки кабеля

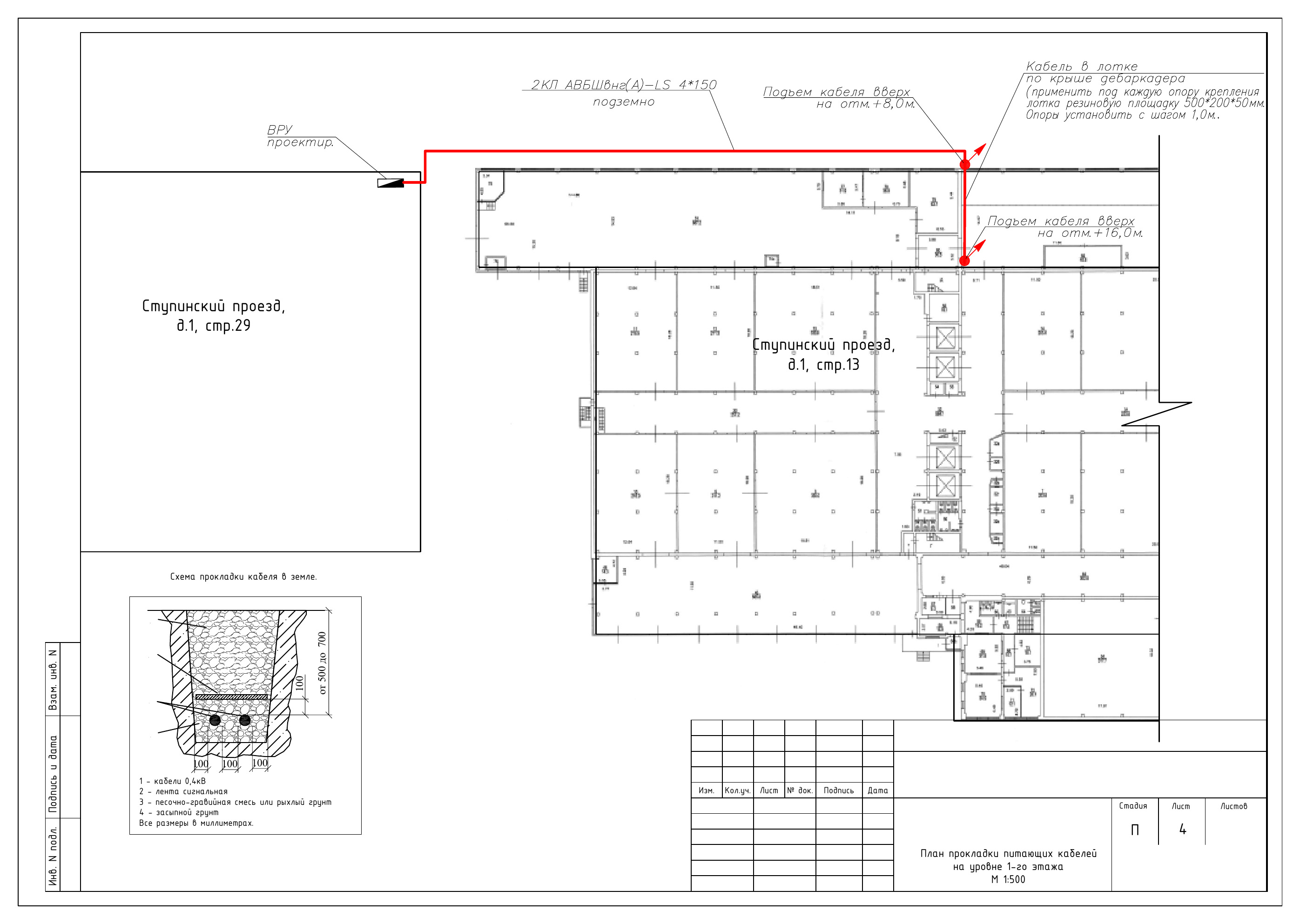

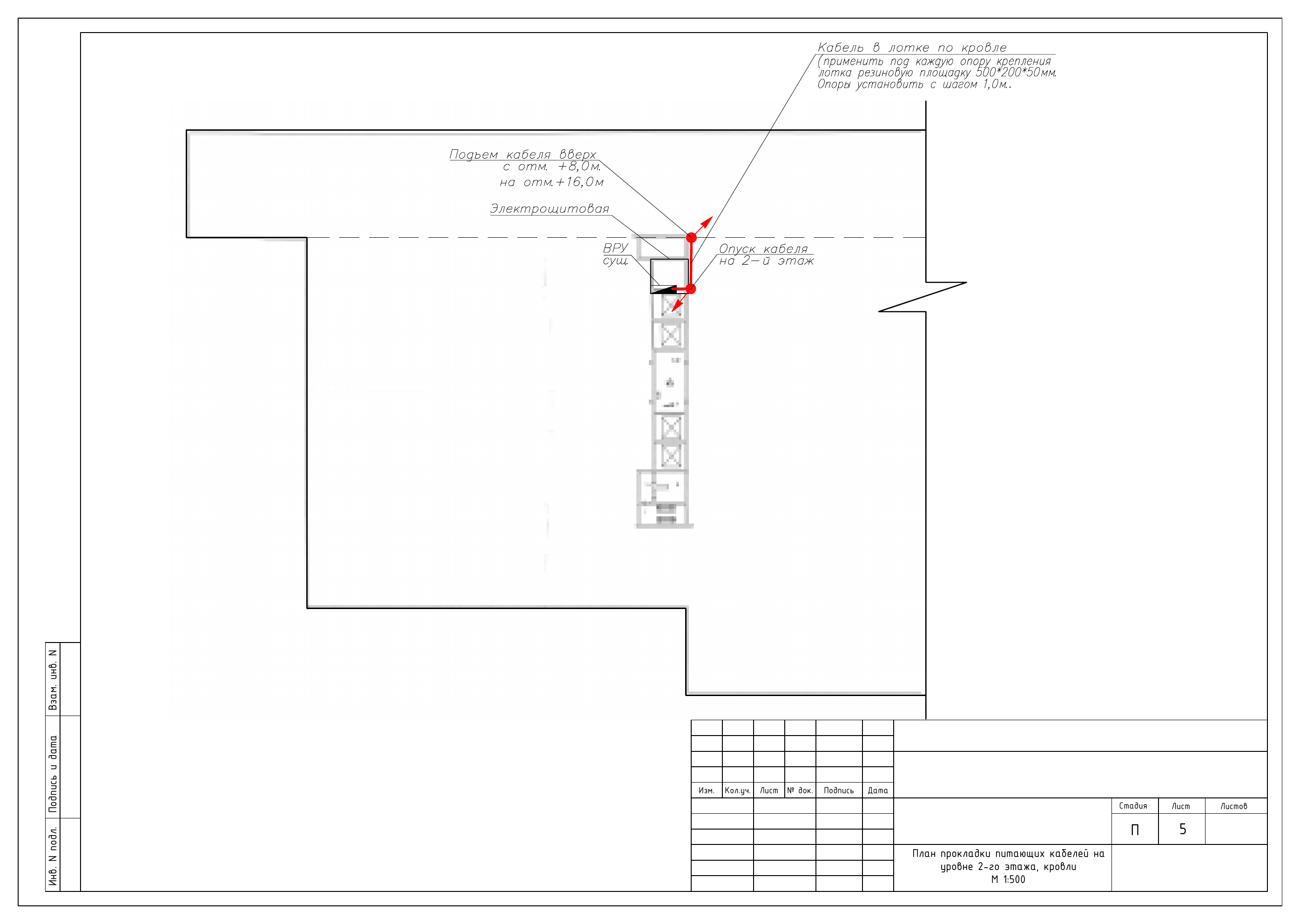

Отдельно выполнены планы прокладки на уровне первого этажа, второго этажа и кровли с отметками подъема кабеля и участками в лотках.

Участок в земле

Для подземного участка задана схема траншеи: кабели 0,4 кВ, сигнальная лента, песчано-гравийная смесь или рыхлый грунт и обратная засыпка.

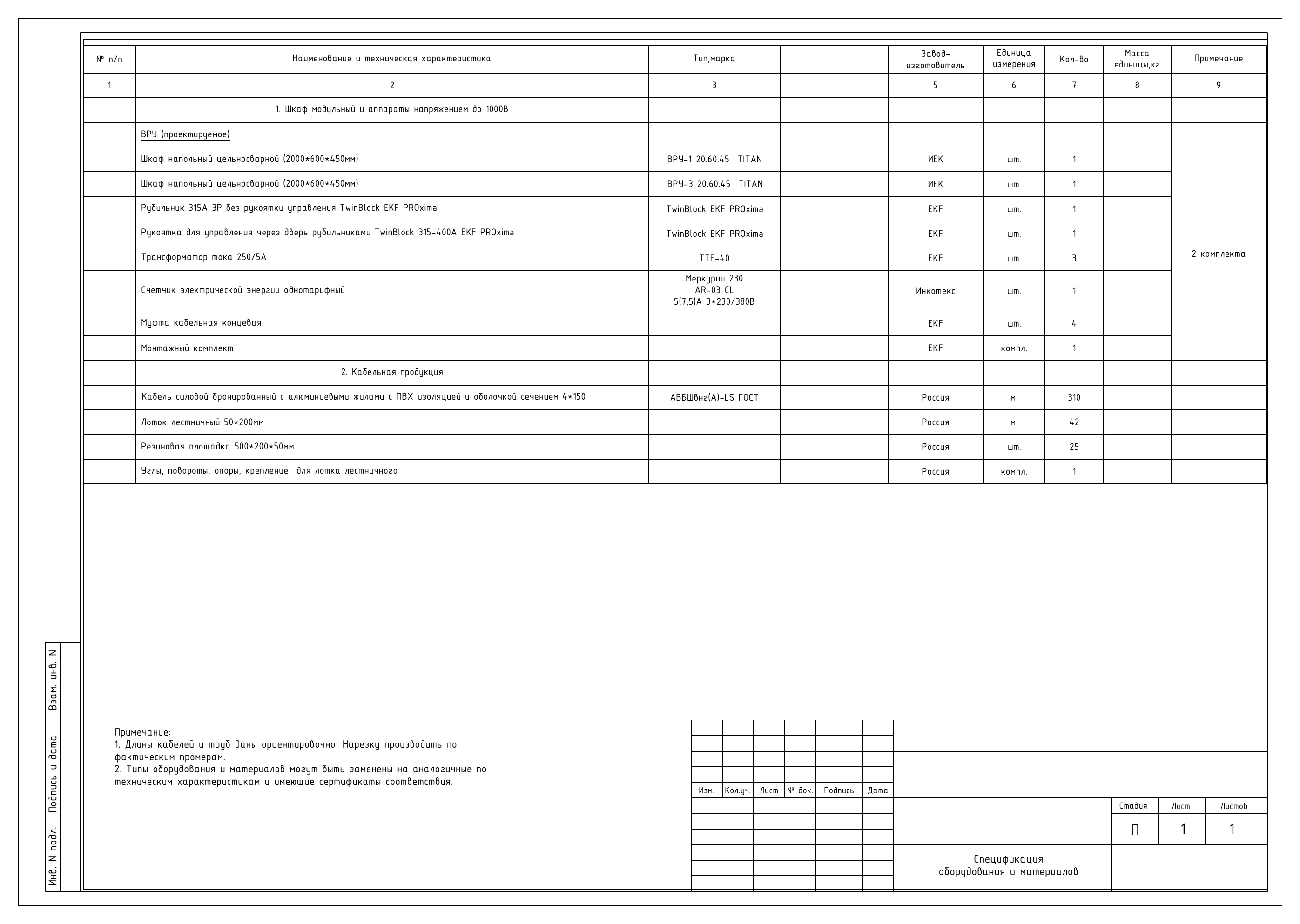

Спецификация

В спецификацию включены шкафы ВРУ, рубильник 315 А, трансформаторы тока, счетчик, концевые муфты, бронированный кабель, лестничный лоток и крепеж.

Технические решения

Вводные панели

Проектируемое ВРУ выполнено на базе напольных шкафов TITAN IEK. Вводы ВП-1 и ВП-2 оснащены рубильниками TwinBlock 315 А и приборами учета через трансформаторы тока.

Кабельная трасса

Кабели проходят от существующего ВРУ подземно и далее по лотку. На планах указаны точки подъема кабеля, участки по кровле и привязка к существующим зданиям.

Монтажные требования

Проходы через стены и несущие конструкции выполняются в металлических гильзах, отверстия после прокладки заделываются негорючим составом, а трасса сохраняет доступ для осмотра и ремонта.

Схемы и планы проекта

Оборудование и материалы

РазделЧто заложеноНазначение
Шкафы ВРУВРУ-1 20.60.45 TITAN IEK и ВРУ-3 20.60.45 TITAN IEKРазмещение вводных и распределительных панелей проектируемого ВРУ.
КоммутацияРубильник TwinBlock 315 А, рукоятка управления через дверьОтключение вводной линии и безопасное обслуживание щита.
УчетМеркурий 230 AR-03 CL, трансформаторы тока ТТЕ-40 250/5 АОрганизация учета на вводе проектируемого ВРУ.
КабельАВБШвнг(А)-LS 4x150Питание ВРУ от существующего вводно-распределительного устройства.
Кабельные трассыЛестничный лоток 50x200 мм, опоры, углы, креплениеОткрытая прокладка по конструкциям здания и переходы между участками трассы.

Результат для заказчика

Заказчик получает комплект проектных решений для подключения проектируемого ВРУ: расчетную схему, планы трассы, требования к прокладке кабелей, компоновку шкафов, учет электроэнергии и спецификацию оборудования для закупки и монтажа.

Связанные разделы

Вопросы и ответы

Зачем для ВРУ делают отдельную однолинейную схему?

Она показывает вводы, аппараты защиты, приборы учета, трансформаторы тока, сечение кабелей и схему присоединения к существующему ВРУ. По ней проверяют корректность подключения и состав щитового оборудования.

Что важно при прокладке питающего кабеля между зданиями?

Нужно согласовать трассу, защитить подземный участок, выполнить проходы через конструкции в гильзах, сохранить доступ к открытым участкам и исключить пересечения с другими сетями без проектного решения.

Можно ли заменить оборудование из спецификации?

Замена допускается на аналоги с равными техническими характеристиками и подтвержденными сертификатами. При замене вводных аппаратов, счетчиков, трансформаторов тока и кабеля нужно сохранить расчетные параметры проекта.

Нужен проект ВРУ или питающих кабельных линий?

Подготовим однолинейные схемы, планы трасс, решения по щитовому оборудованию, учету электроэнергии, кабельным линиям и спецификацию под монтаж.
