Проект электрики офисного помещения
Разработан проект электрики офисного помещения: вводно-распределительный щит, щит ЩР, розеточные группы, рабочее и аварийное освещение, слаботочный щит, ОПС, система уравнивания потенциалов и спецификация оборудования.
Карточка проекта
| Объект | Офисное помещение |
|---|---|
| Документация | Проект электрооборудования, стадия П |
| Состав проекта | Пояснительная записка, однолинейные схемы ВРУ и ЩР, планы электрооборудования и освещения, ДСУП, спецификация. |
| Питающая сеть | Трехфазная сеть 380/220 В, 50 Гц от существующих сетей здания |
| Основные щиты | Существующее ВРУ и распределительный щит ЩР на 36 модулей |
| Кабельные линии | ВВГнг(А)-LS, ВВГнг(А)-FRLS, ПВХ-трубы, кабель-каналы и существующие лотки |
Задача
Подготовить комплект проектных решений для электромонтажа офисного помещения: рассчитать нагрузки, показать щиты, защиту групп, розеточные линии, освещение, аварийное освещение и систему уравнивания потенциалов.
Исходные условия
Питание предусмотрено от существующих сетей здания. Присоединение абонента выполняется по акту разграничения балансовой принадлежности и эксплуатационной ответственности.
Ключевые параметры
| Параметр | Значение | Как используется в проекте |
|---|---|---|
| Установленная мощность | 32,58 кВт | Исходная нагрузка для выбора вводного аппарата, кабеля и групповых линий. |
| Расчетная мощность | 26,10 кВт | Принята для расчетной однолинейной схемы ВРУ и проверки пофазной нагрузки. |
| Расчетный ток | 41,36 А | На вводе применен автоматический выключатель 80 А, для отходящих линий подобраны автоматы и дифавтоматы. |
| Коэффициент мощности | cos φ 0,96 | Используется при расчете токов и распределении нагрузки по фазам. |
| Учет электроэнергии | Меркурий 230 ART-02 PQRSIN, 5(60) А | Счетчик установлен в ВРУ на границе эксплуатационной ответственности. |
| Защита розеточных групп | Дифференциальные автоматы 16 А, 30 мА | Защищают розеточные линии офисных помещений от токов утечки и коротких замыканий. |
Что вошло в проект

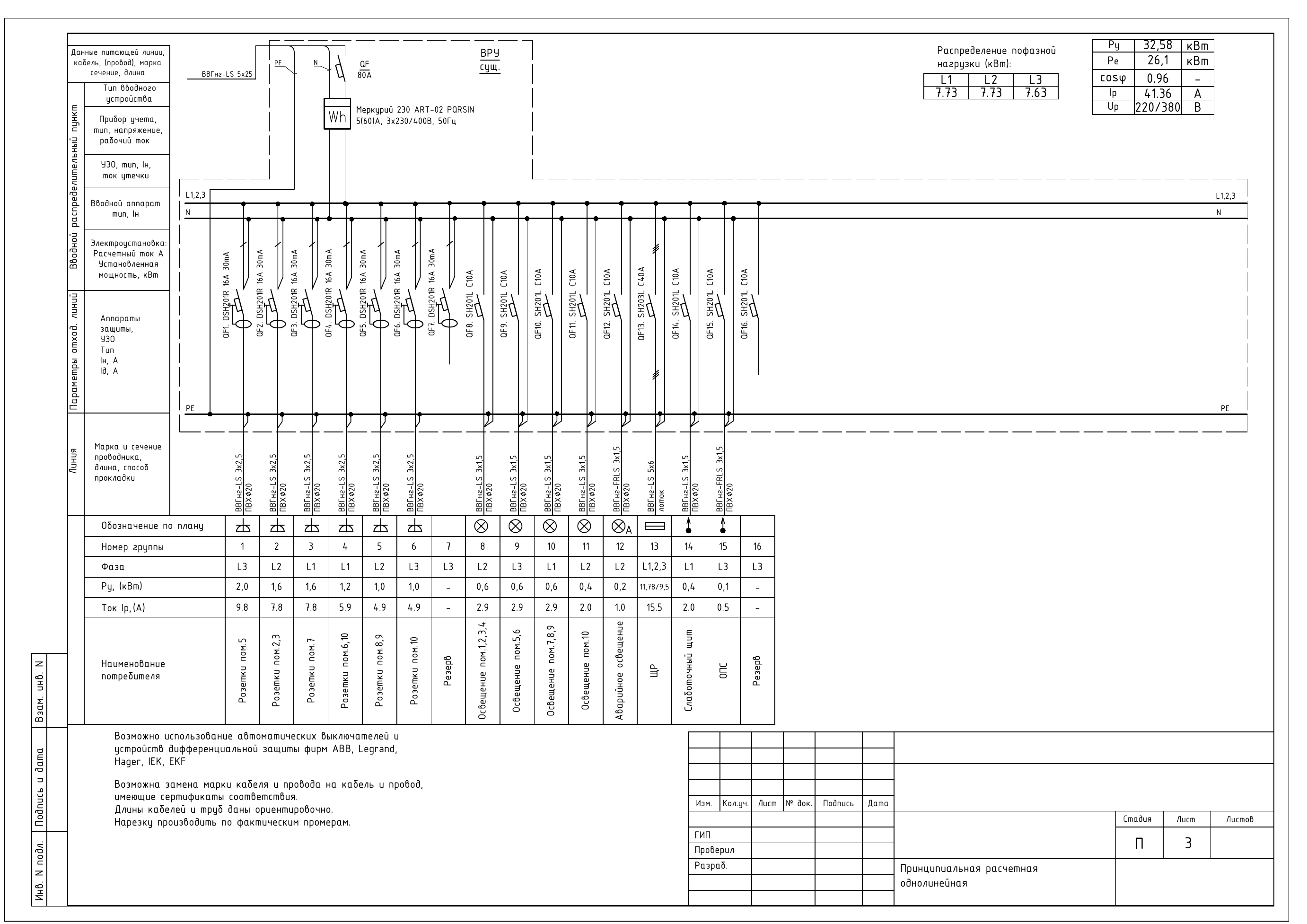

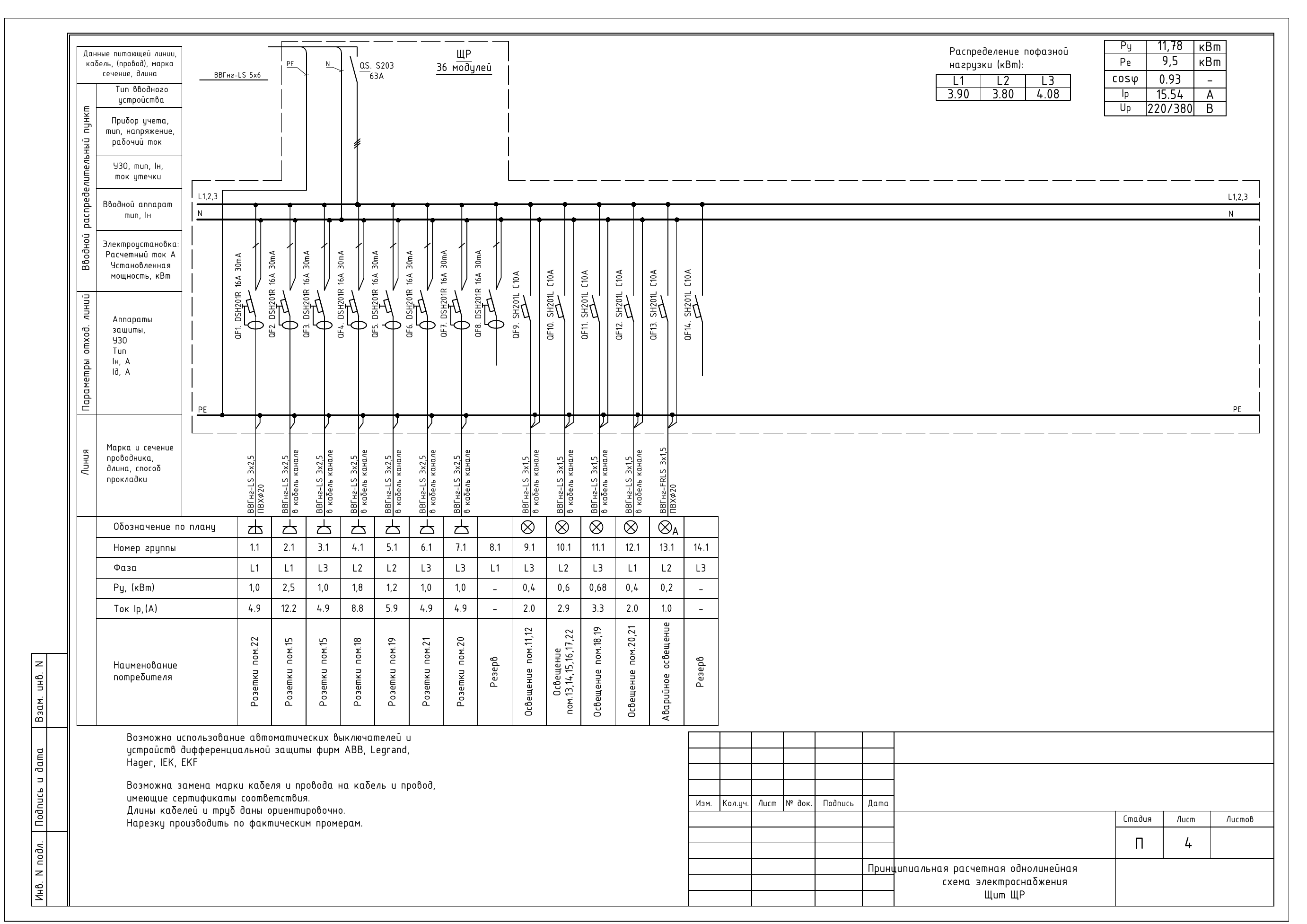

Однолинейные схемы
Подготовлены схемы ВРУ и ЩР: ввод, счетчик, автоматические выключатели, дифференциальная защита, отходящие группы розеток, освещения, слаботочного щита и ОПС.

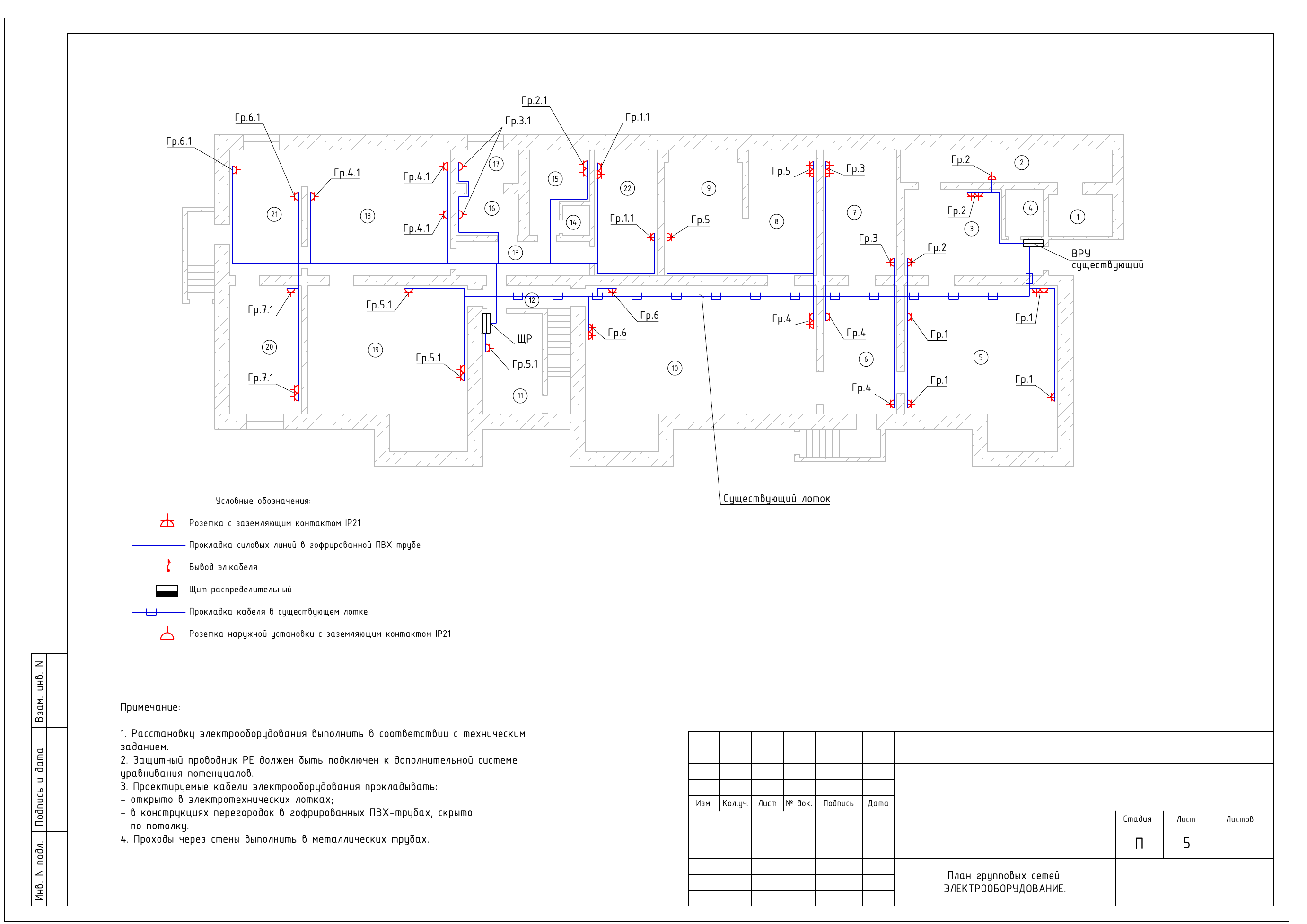

Планы групповых сетей
На планах показаны розетки IP21, силовые выводы, распределительные щиты, линии в ПВХ-трубах, существующие лотки и групповые обозначения.

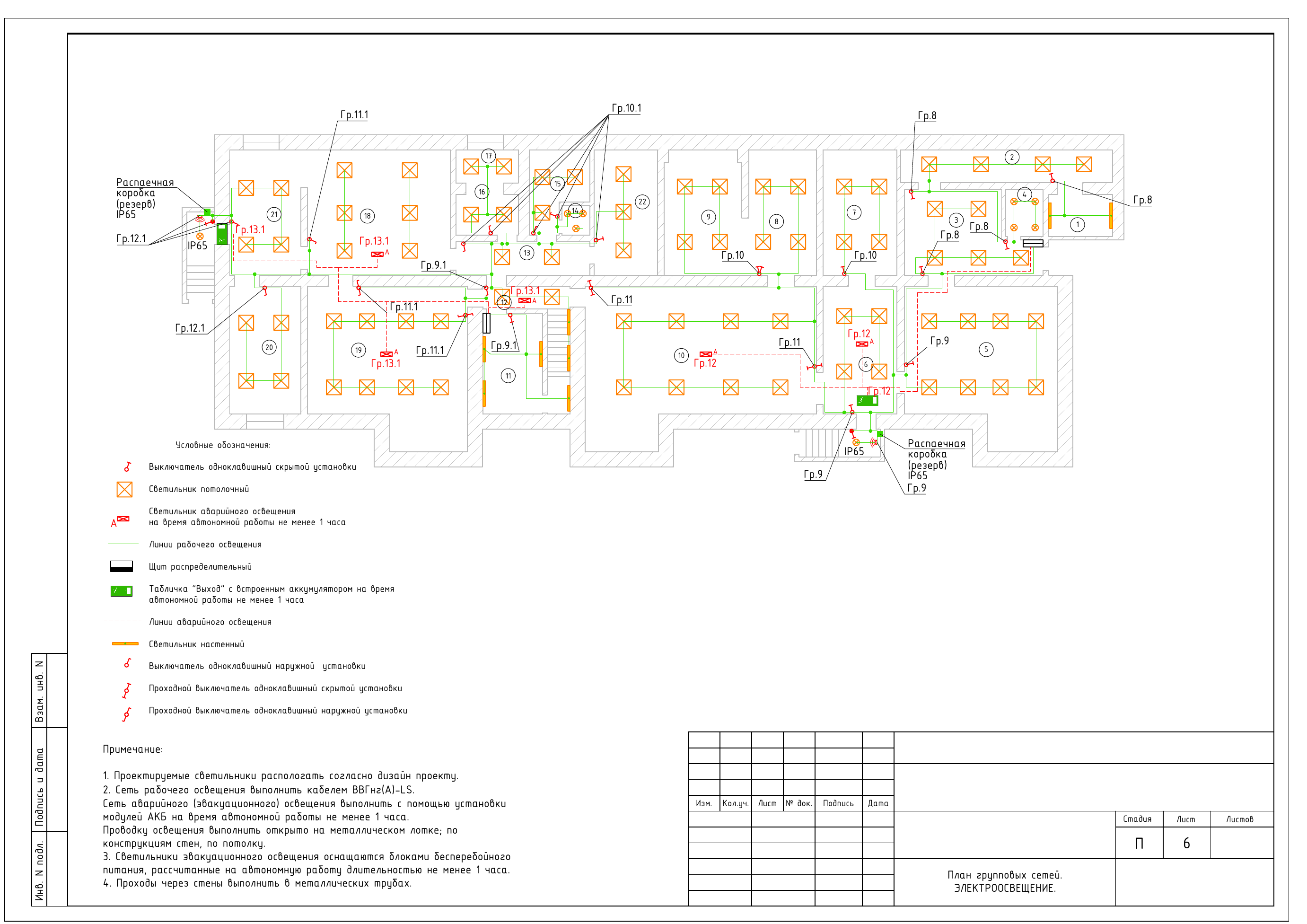

Рабочее и аварийное освещение
Проект включает рабочие светильники, аварийные светильники с автономной работой не менее 1 часа, таблички выхода и линии аварийного освещения.
ДСУП и защитные меры
Схема уравнивания потенциалов связывает PE, стеллажи, кабеленесущие конструкции и доступные проводящие части электрооборудования.
Технические решения
Щитовое оборудование
В проекте используются существующее ВРУ и щит ЩР на 36 модулей. Для групп применены аппараты ABB: S203, S201 и DSH201R с током утечки 30 мА.
Кабельные линии
Розеточные сети выполняются кабелем ВВГнг(А)-LS 3x2,5, освещение - ВВГнг(А)-LS 3x1,5, аварийное освещение - ВВГнг(А)-FRLS 3x1,5.
Прокладка трасс
Кабели прокладываются в существующих лотках, ПВХ-трубах, кабель-каналах, в конструкциях перегородок и по потолку. Проходы через стены выполняются в металлических трубах.
Схемы и планы проекта

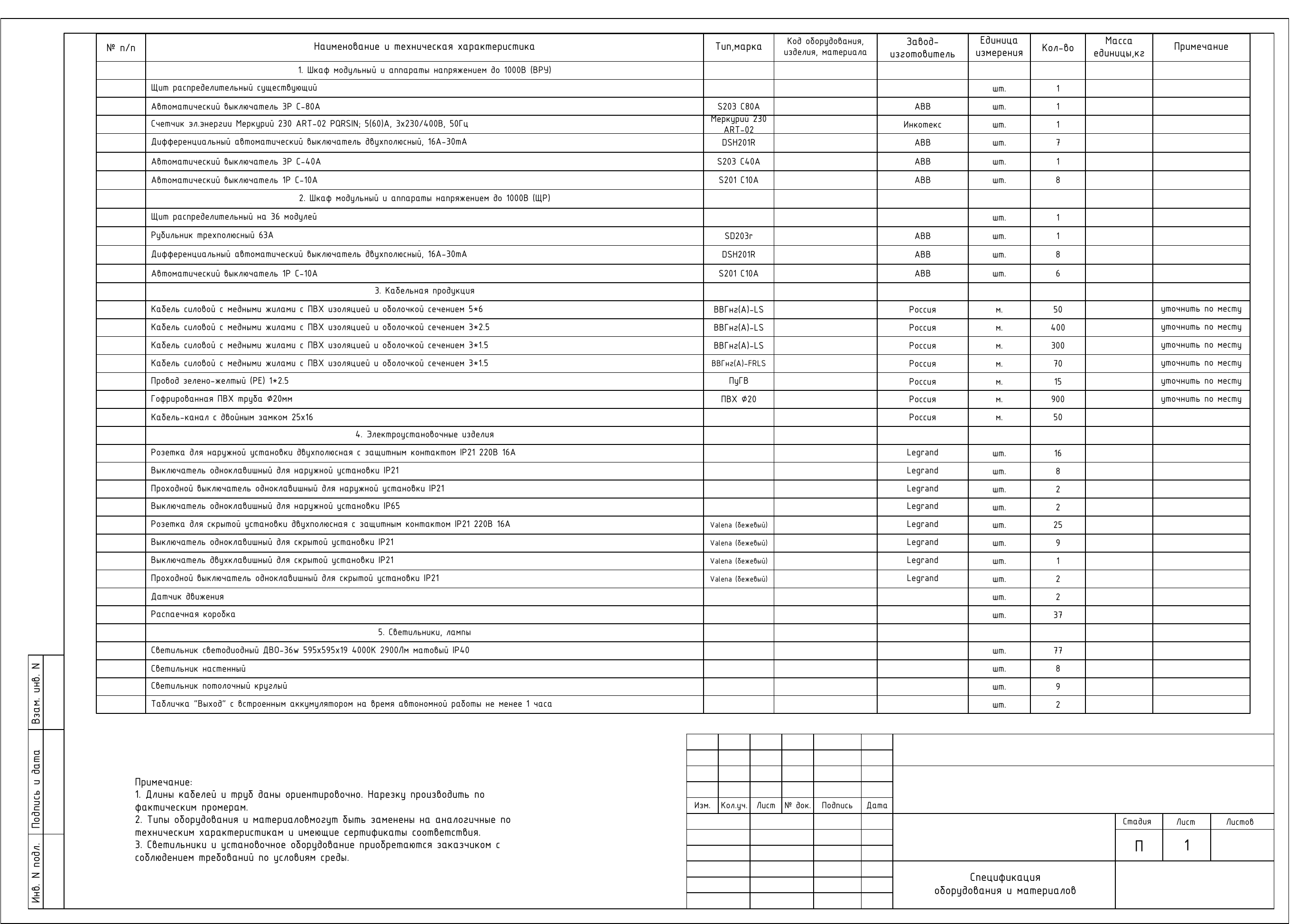

Оборудование и материалы
| Раздел | Что заложено | Назначение |
|---|---|---|
| ВРУ | Автомат S203 C80A, счетчик Меркурий 230 ART-02, дифавтоматы DSH201R, автоматы S201/S203 | Ввод, учет и защита основных групп офисного помещения. |
| ЩР | Распределительный щит на 36 модулей, рубильник SD203r 63 А, дифавтоматы и автоматы ABB | Распределение нагрузки по розеточным и осветительным группам. |
| Кабели | ВВГнг(А)-LS 5x6, 3x2,5, 3x1,5; ВВГнг(А)-FRLS 3x1,5; ПуГВ PE | Питание щита, розеточные линии, рабочее и аварийное освещение, защитные проводники. |
| Кабельные трассы | ПВХ-труба 20 мм, кабель-канал 25x16, существующие лотки | Прокладка линий по офису, перегородкам, потолку и существующим кабельным трассам. |
Результат для заказчика
Заказчик получает проектный комплект для монтажа электрики офисного помещения: расчетные схемы ВРУ и ЩР, планы розеточных и осветительных групп, решения по аварийному освещению, ДСУП, кабельные трассы и спецификацию оборудования.
Связанные разделы
Вопросы и ответы
Какие разделы нужны для проекта электрики офисного помещения?
Нужны расчетные однолинейные схемы щитов, планы розеточных и осветительных сетей, решения по аварийному освещению, ДСУП, спецификация оборудования и пояснительная часть с исходными данными.
Почему розеточные группы защищают дифавтоматами 30 мА?
Такая защита отключает линию при токе утечки и снижает риск поражения электрическим током. В офисе дифавтоматы ставят на розеточные группы, где подключается техника и переносное оборудование.
Что важно проверить перед монтажом по такому проекту?
Нужно сверить фактическую расстановку рабочих мест, высоты розеток и выключателей, трассы по потолку и перегородкам, доступ к щитам, а также места прохода кабелей через стены.
