Электропроект торгового центра: первый этаж
Подготовлен проект электрооборудования первого этажа гипермаркета сантехники и плитки: рабочее и аварийное освещение, розеточные группы, щиты ЩТ-АТ2, линии к торговому оборудованию, подсветке, санузлам и шкафу СКС.
Карточка проекта
| Объект | Гипермаркет сантехники и плитки, первый этаж торгового центра |
|---|---|
| Документация | Проект электрооборудования, стадия П |
| Надежность электроснабжения | III категория |
| Питающая сеть | Трехфазная сеть 380/220 В, 50 Гц от существующих сетей здания |
| Основные щиты | ЩТ-АТ2 панель 1, ЩТ-АТ2 панель 2, ЩО, ЩАО, ЩС, ЩУО |
| Состав сетей | Рабочее освещение, аварийное и эвакуационное освещение, розеточные группы, выводы для подсветки, ДСУП, шкаф СКС |
Задача
Подготовить проект для монтажа электрооборудования первого этажа: распределить группы освещения, розетки, лючки и технологические выводы, показать щиты, аппараты защиты, кабельные трассы и спецификацию.
Исходные условия
Электроснабжение выполняется от существующих сетей здания. В проекте используется существующая панель ЩТ-АТ2 и новая панель для групп освещения, розеток, подсветки, оборудования санузлов и линий торгового зала.
Ключевые параметры
| Параметр | Значение | Как используется в проекте |
|---|---|---|
| ЩТ-АТ2, панель 2 | IP31, шкаф на 120 модулей | В панели размещены вводной аппарат, УЗО, автоматические выключатели и контакторы управления. |
| Параметры панели 2 | Ру 38,95 кВт, Ре 30,0 кВт, Iр 50,70 А | По этим данным выбраны вводной аппарат, отходящие линии и пофазное распределение нагрузки. |
| Кабель к панели 2 | ППГнг(А)-HF 5x25 в ПВХ-трубе 63 мм | Питание новой панели от электрощитовой первого этажа. |
| Рабочее освещение | Трековые и линейные светильники 4000 К | Освещение торгового зала, дизайн-студии, клиентской зоны и санузлов. |
| Аварийное освещение | ППГнг(А)-FRHF 3x1,5, светильники с аккумулятором | Линии аварийного и эвакуационного освещения с автономной работой светильников. |
| Розеточные группы | УЗО 30 мА, розетки IP21, напольные лючки Legrand | Питание торгового оборудования, ТВ, клиентских зон, сушилок для рук и слаботочного шкафа. |
Что вошло в проект

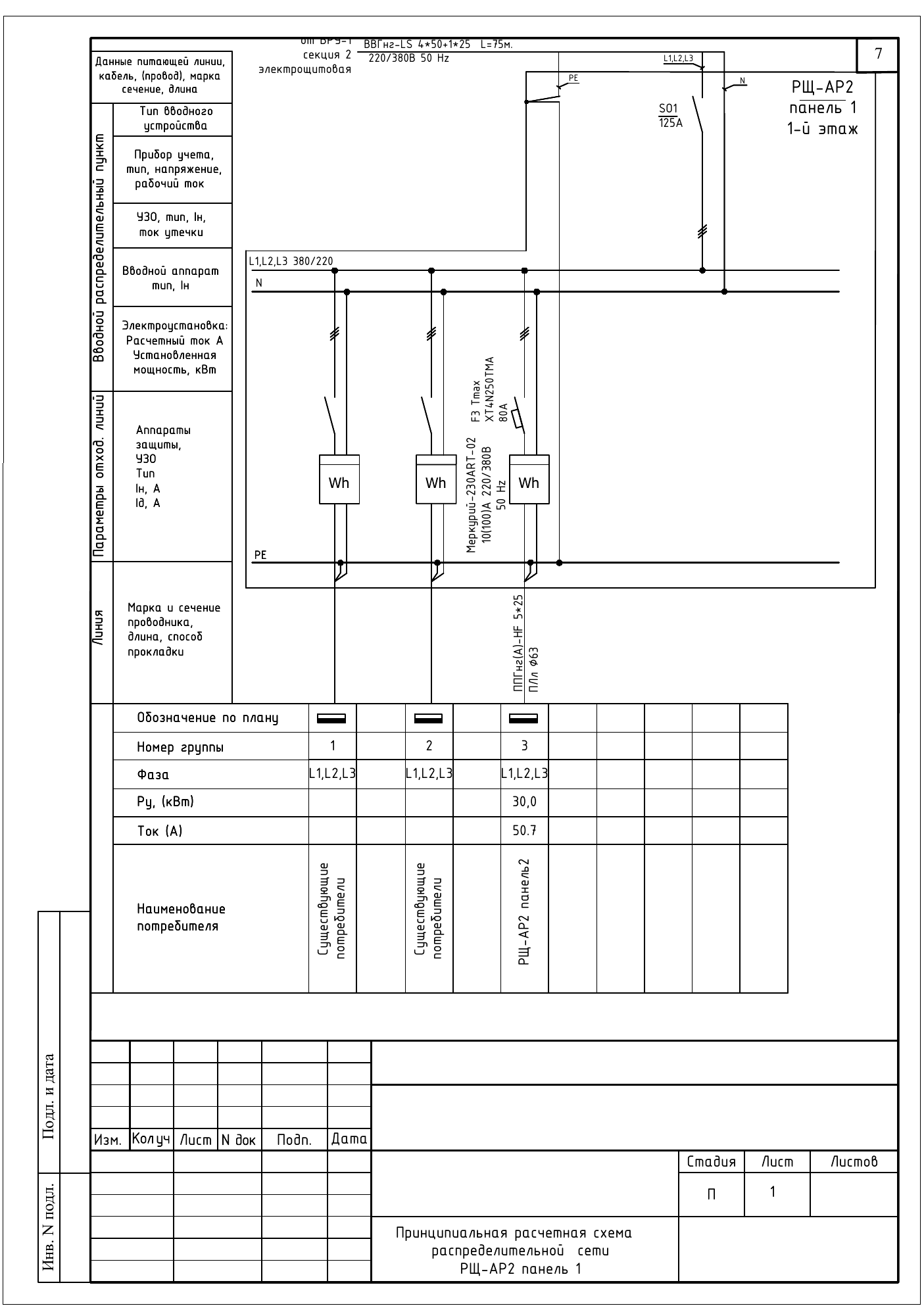

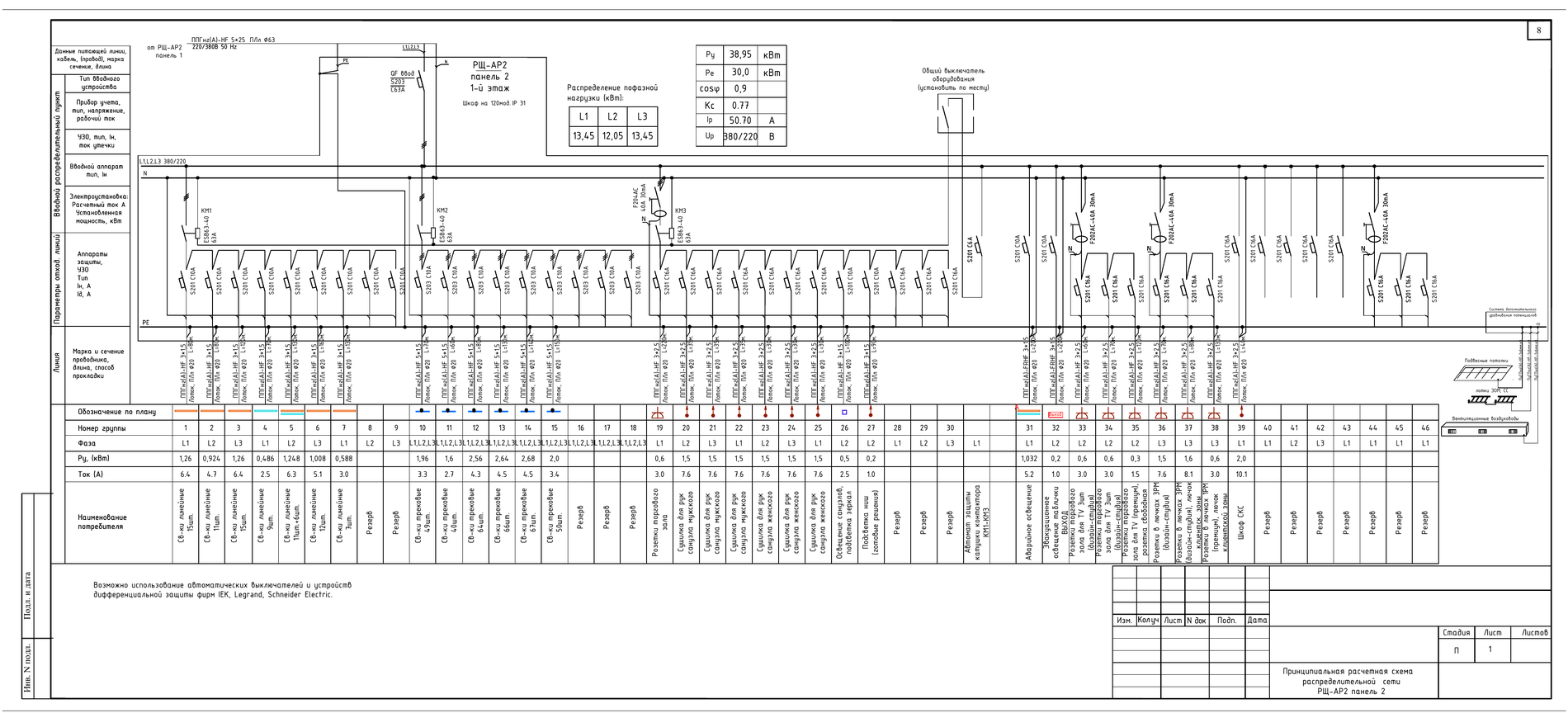

Расчетные схемы щитов
Подготовлены однолинейные схемы панелей ЩТ-АТ2 с вводными аппаратами, счетчиком Меркурий, УЗО, автоматами ABB и контактами управления освещением.

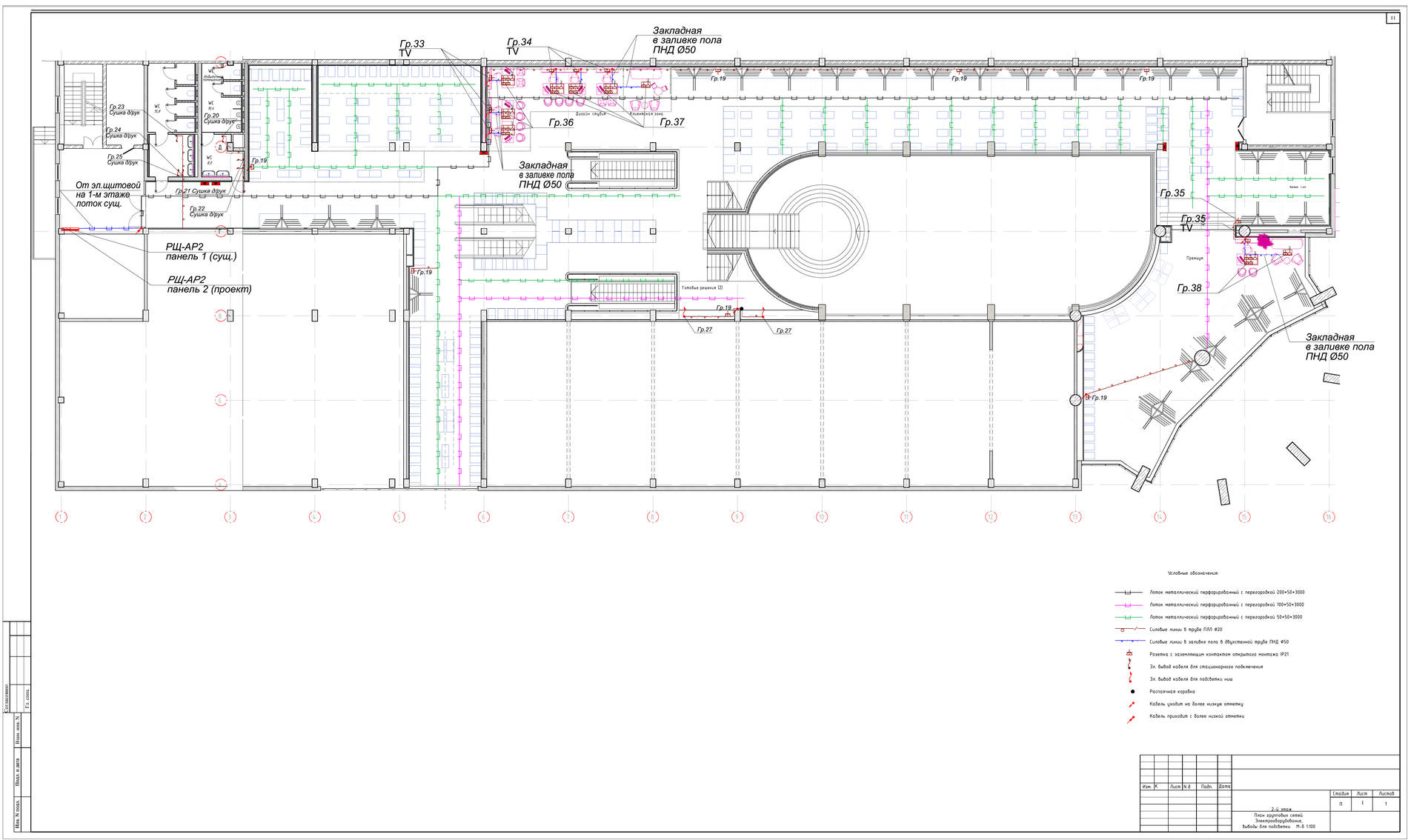

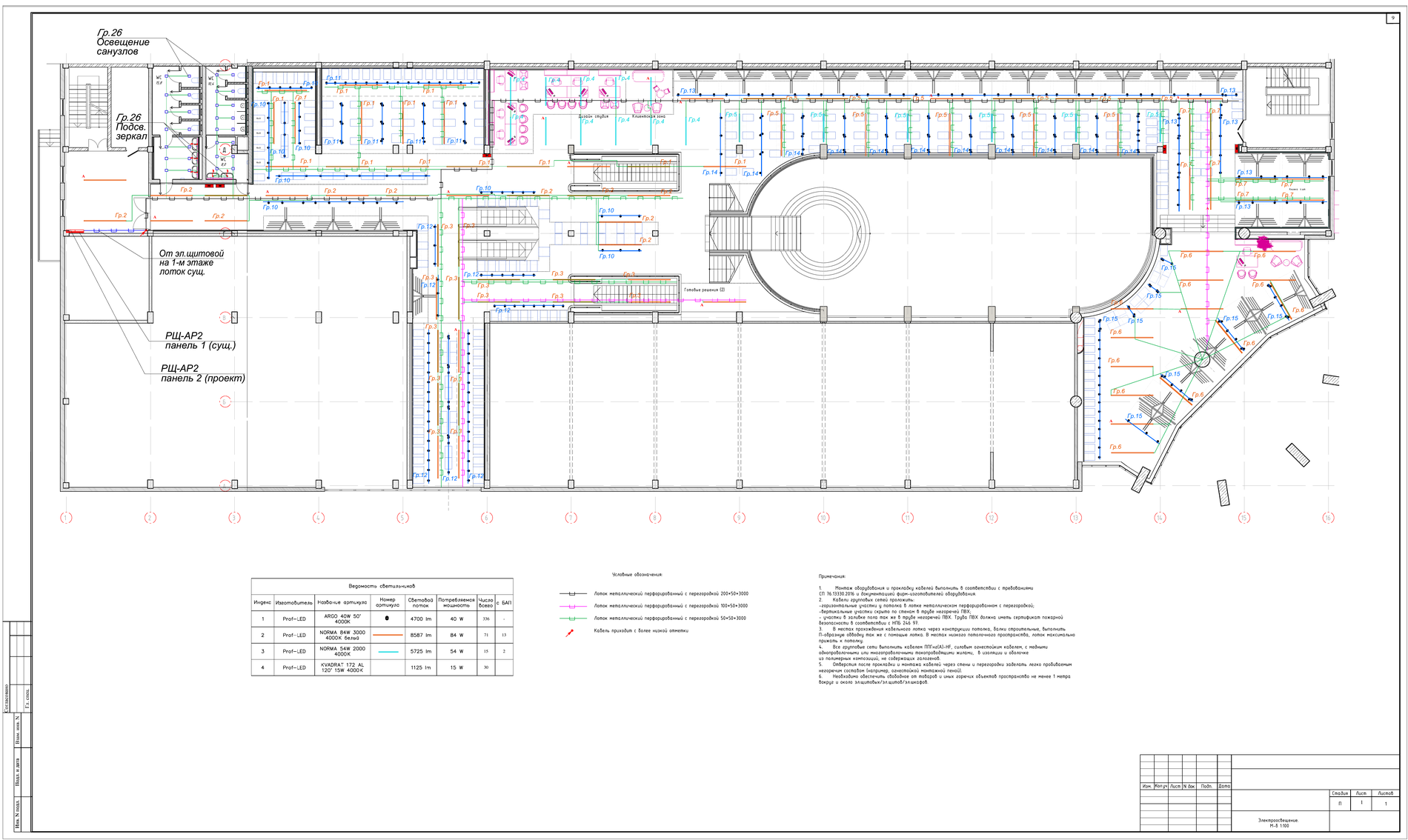

Планы групповых сетей

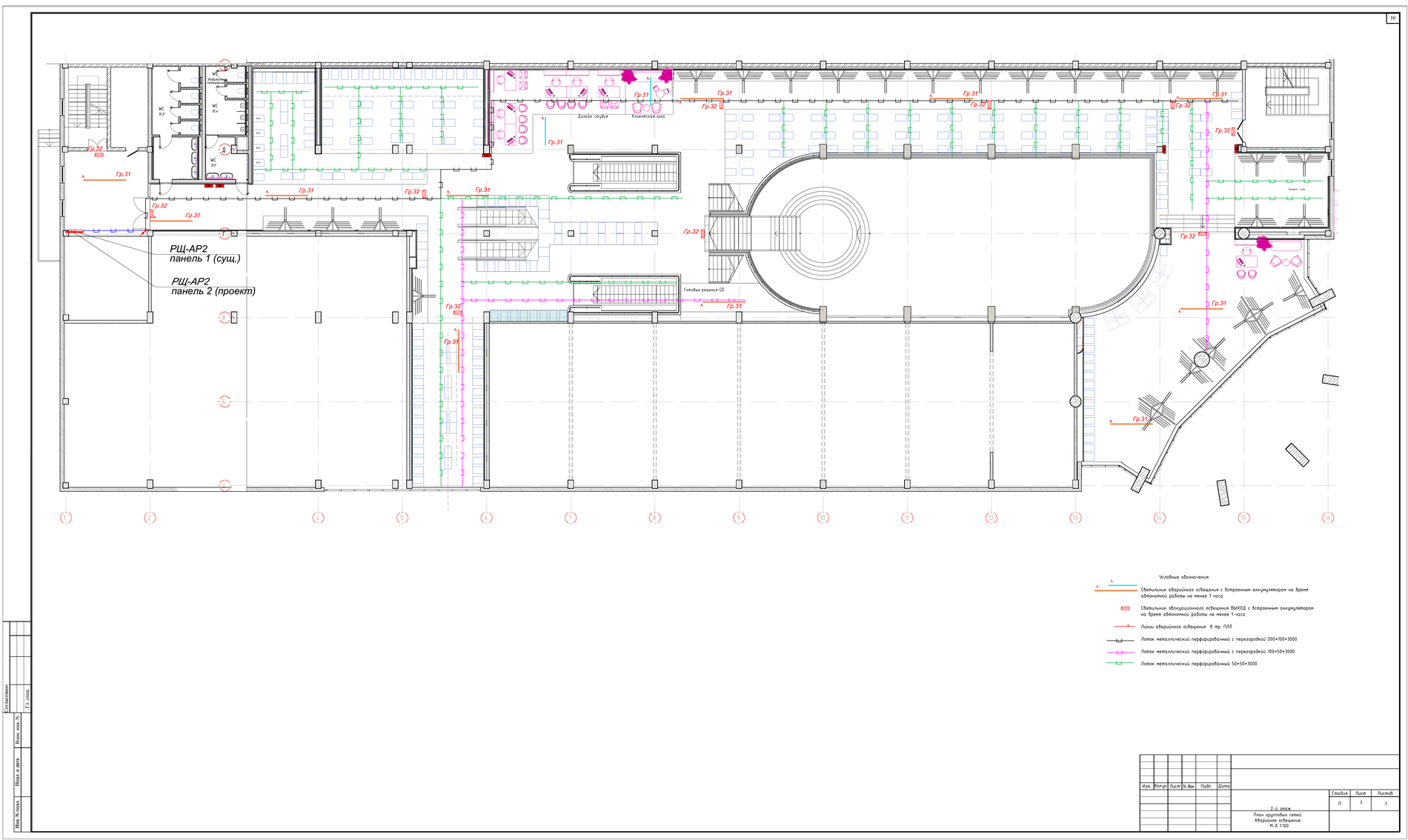

На планах показаны группы рабочего освещения, аварийного освещения, розеточные линии, выводы для подсветки и трассы кабелей по лоткам и трубам.
Сети торгового зала
В проект включены розетки торгового зала, ТВ-точки, лючки клиентских зон, выводы для ниш, оборудование санузлов и шкаф СКС.

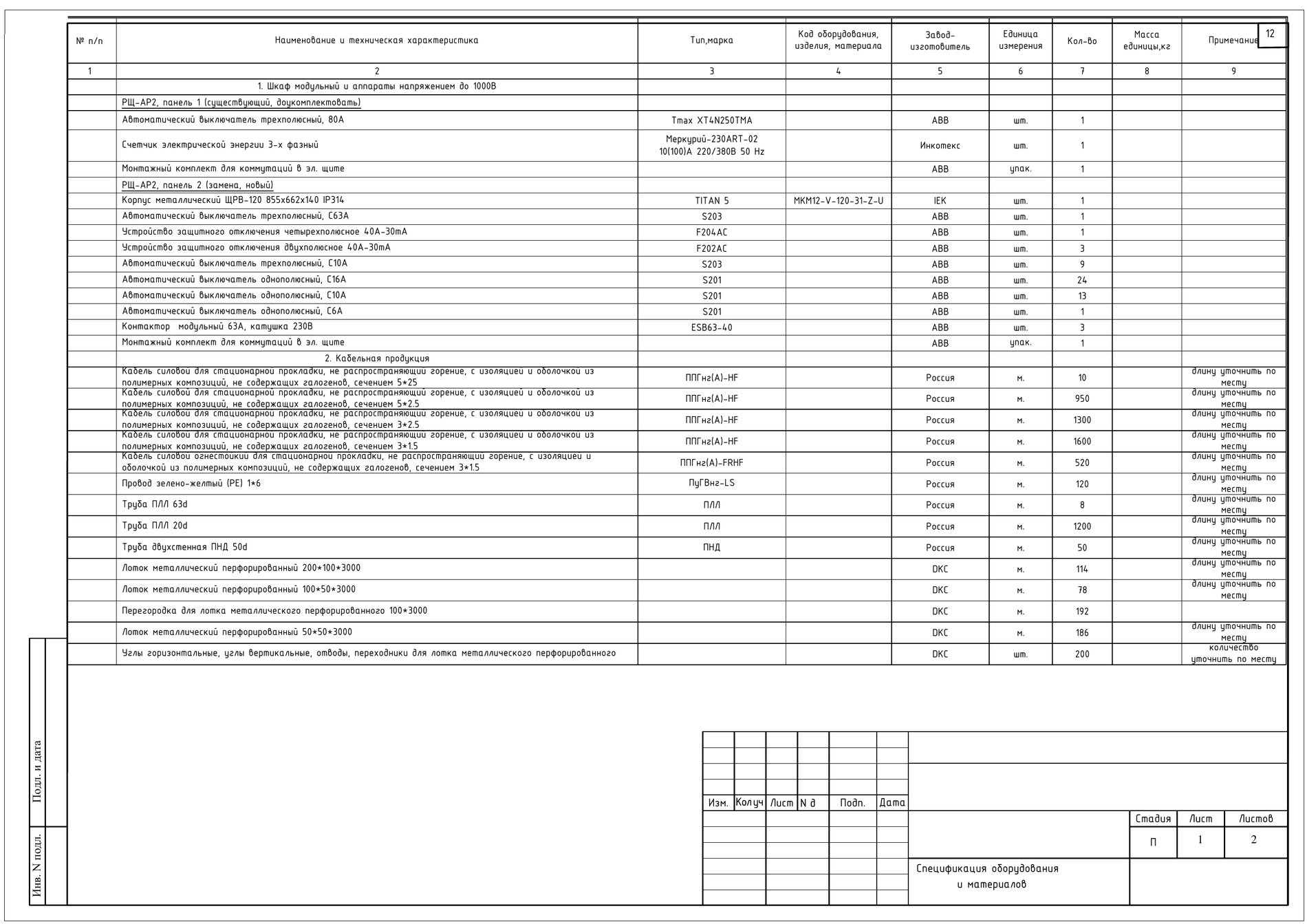

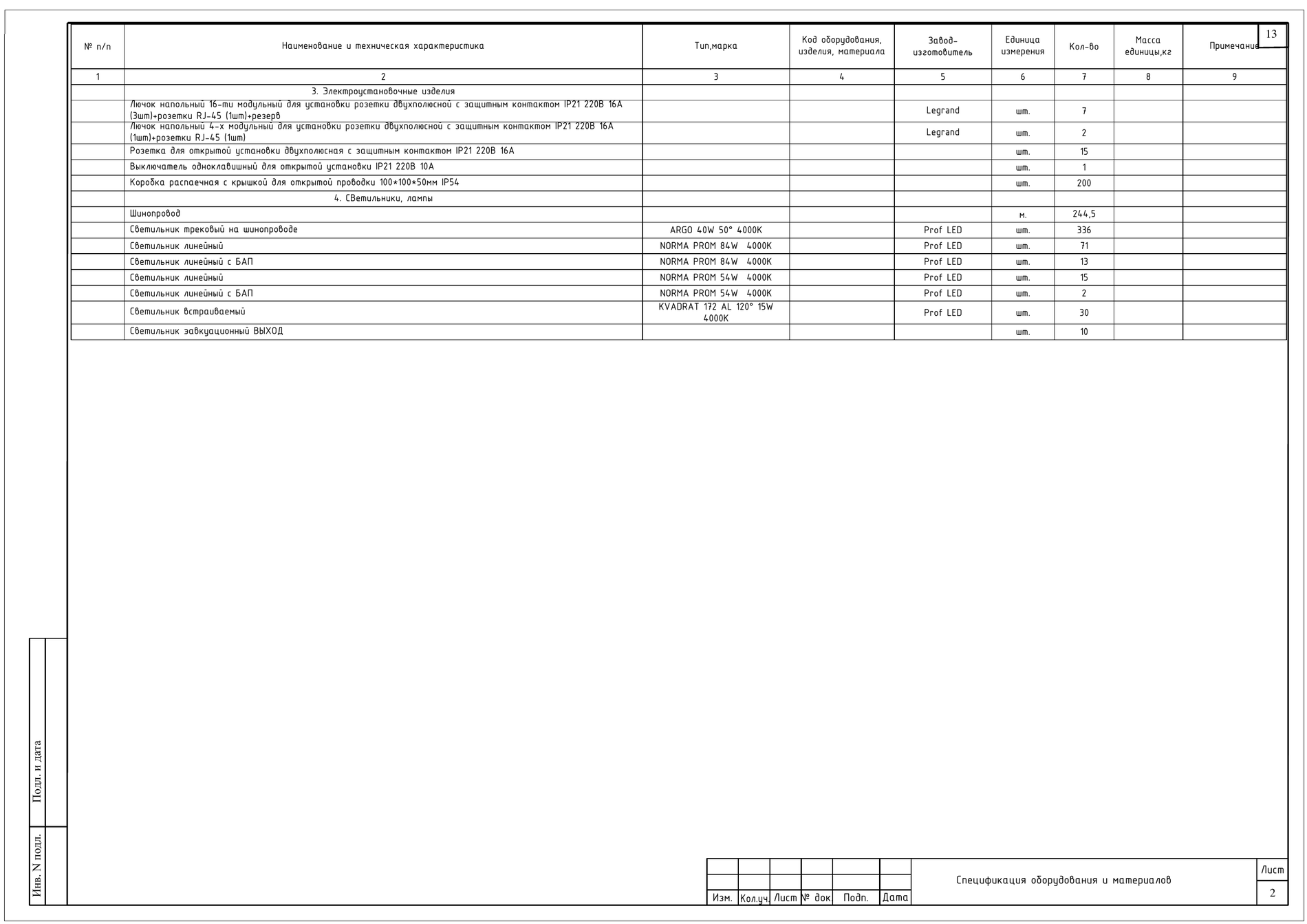

Спецификация
В спецификации указаны шкаф, аппараты ABB, кабели ППГнг(А)-HF и ППГнг(А)-FRHF, трубы, лотки DKC, лючки Legrand и светильники Prof LED.
Технические решения
Панель ЩТ-АТ2
Существующая панель доукомплектована, новая панель собрана в корпусе IP31. Для отходящих групп применены автоматы ABB S201/S203 и УЗО с током утечки 30 мА.
Кабельные линии
Групповые сети выполнены кабелем ППГнг(А)-HF, линии аварийного освещения - ППГнг(А)-FRHF. Горизонтальные участки идут по металлическим лоткам, вертикальные - в ПВХ-трубах.

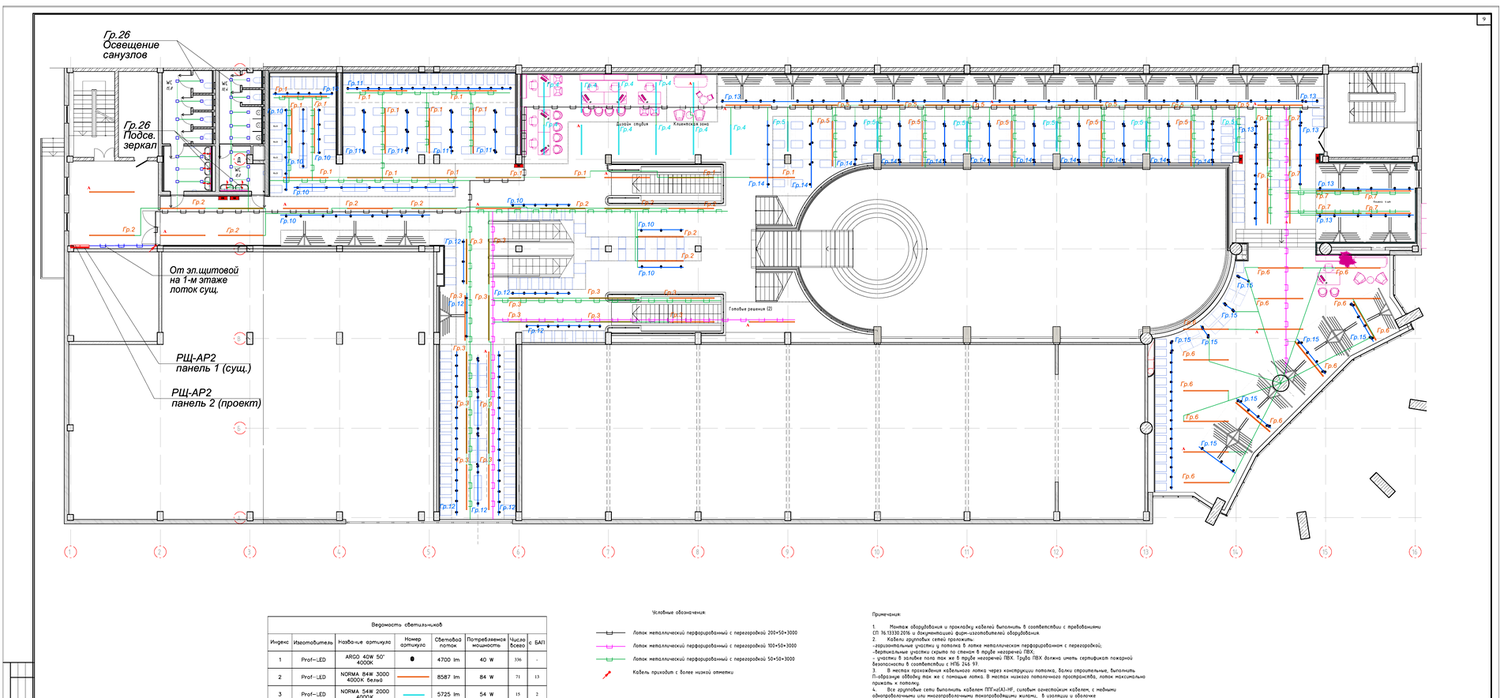

Освещение торговых зон
Для торгового зала предусмотрены трековые светильники ARGO 40W 4000 К и линейные светильники NORMA PROM. Для эвакуации заложены таблички ВЫХОД.
Проектные схемы и планы
Оборудование и материалы
| Раздел | Что указано в проекте | Назначение |
|---|---|---|
| Щитовое оборудование | Корпус IEK 120 модулей IP31, автоматы ABB S201/S203, УЗО F204AC/F202AC, контакторы ESB63-40 | Защита, коммутация и управление группами освещения и розеточными линиями. |
| Кабельная продукция | ППГнг(А)-HF 5x25, 5x2,5, 3x2,5, 3x1,5; ППГнг(А)-FRHF 3x1,5; ПуГВнг-LS 1x6 | Питание панели, групповые линии, аварийное освещение и система уравнивания потенциалов. |
| Кабельные трассы | ПВХ 20/63 мм, ПНД 50 мм, лотки DKC 200x100, 100x50, 50x50 | Прокладка горизонтальных участков, вертикальных опусков и линий в заливке пола. |
| Электроустановочные изделия | Напольные лючки Legrand, розетки IP21, выключатель IP21, распаячные коробки IP54 | Подключение торгового оборудования, ТВ-точек, клиентских зон, подсветки и сервисных потребителей. |
| Светильники | ARGO 40W 4000 К, NORMA PROM 84W/54W, KVADRAT 15W, таблички ВЫХОД | Рабочее, аварийное и эвакуационное освещение первого этажа. |
Результат для заказчика
Заказчик получает комплект для монтажа электрики первого этажа торгового центра: расчетные схемы щитов, планы групповых сетей, решения по рабочему и аварийному освещению, розеточным группам, кабельным трассам, подсветке и спецификацию оборудования.
Связанные разделы
Вопросы и ответы
Какие разделы нужны для электрики первого этажа торгового центра?
Обычно нужны расчетные схемы щитов, планы рабочего и аварийного освещения, планы розеточных групп, трассы кабелей, решения по уравниванию потенциалов и спецификация оборудования.
Почему розеточные группы защищают УЗО 30 мА?
Такая защита снижает риск поражения электрическим током при повреждении изоляции или неисправности подключенного оборудования. В проекте УЗО применены для розеточных групп торгового зала и сервисных зон.
Что важно учесть при прокладке кабелей в торговом зале?
Нужно разделить горизонтальные участки в лотках, вертикальные опуски в трубах и участки в заливке пола. Проходы через стены и перегородки заделываются негорючим составом, а доступ к щитам должен оставаться свободным.
